HEIDENHAIN TNC 320 103
4.6 FRAISA
GE DE FILETS (cy
c
le
262, DIN/ISO: G262)
4.6 FRAISAGE DE FILETS
(cycle 262, DIN/ISO: G262)
Déroulement du cycle
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche programmée, au-dessus de la
surface de la pièce
2 Avec l'avance de prépositionnement programmée, l'outil se
déplace au plan initial qui est fonction du signe du pas de vis, du
mode de fraisage ainsi que du nombre de filets dont l'outil se
décale
3 Puis, l'outil se déplace de manière tangentielle au diamètre
nominal du filet sur une trajectoire hélicoïdale. Un déplacement de
compensation dans l'axe d'outil est exécuté avant l'approche
hélicoïdale pour débuter la trajectoire du filet à partir du plan initial
programmé
4 En fonction du paramètre Filets par pas, l'outil usine le filet avec un
déplacement hélicoïdal, plusieurs déplacements hélicoïdaux
décalés ou un déplacement hélicoïdal continu
5 Puis l’outil quitte le contour par tangentement pour retourner au
point initial dans le plan d’usinage
6 En fin de cycle, la TNC déplace l'outil en avance rapide à la distance
d'approche ou – si celui-ci est programmé – au saut de bride

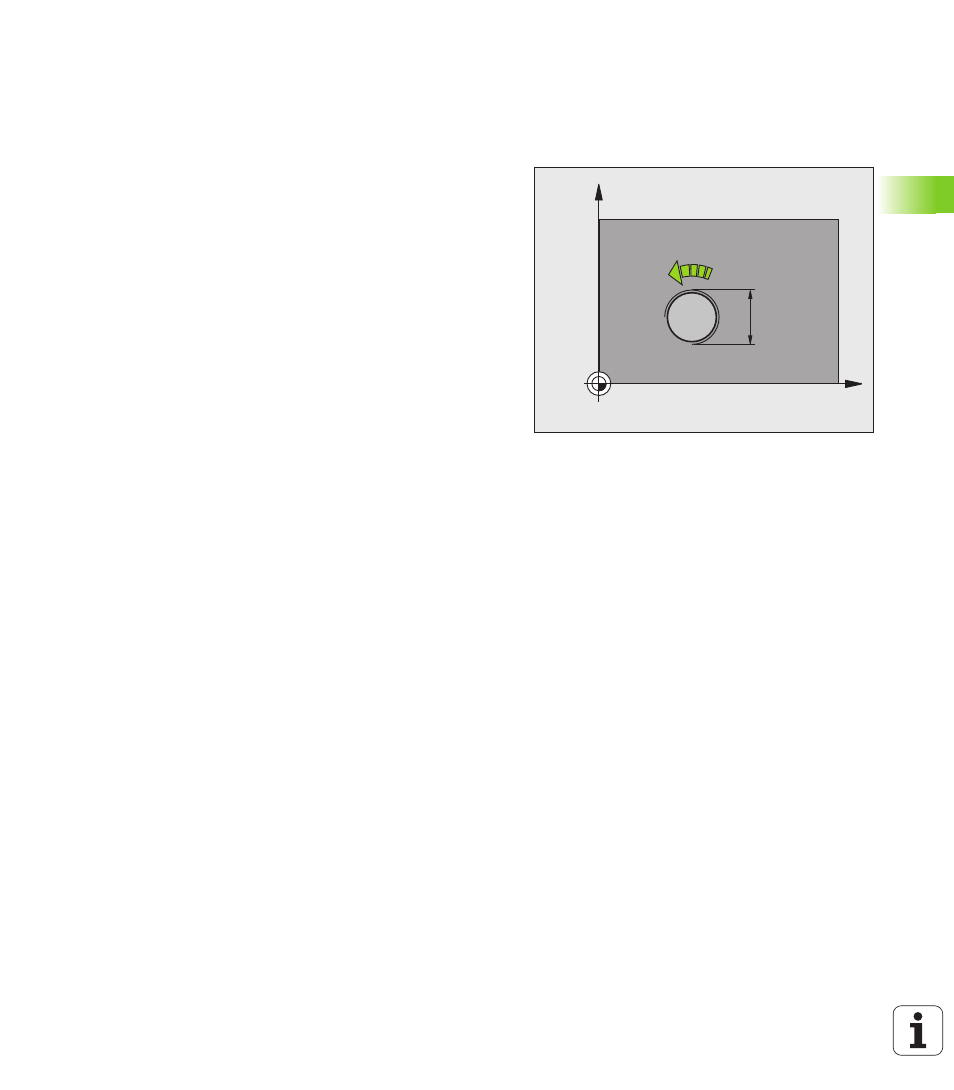

X
Y
Q207
Q335
