138 Cycles d'usinage: fraisage de poches/ tenons / rainures
5.4 RAINURA
G
E (cy
c
le 253, DIN/ISO: G253)
Paramètres du cycle
8 Opérations d'usinage (0/1/2) Q215: Définir les
opérations d'usinage:
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
8 Longueur de rainure Q218 (valeur parallèle à l'axe
principal du plan d'usinage): introduire le plus grand
côté de la rainure. Plage d'introduction 0 à
99999,9999
8 Largeur rainure Q219 (valeur parallèle à l'axe
secondaire du plan d'usinage): introduire la largeur de
la rainure; si l'on a introduit une largeur de rainure
égale au diamètre de l'outil, la TNC n'effectue que
l'ébauche (fraisage d'un trou oblong). Largeur max. de
la rainure pour l'ébauche: deux fois le diamètre de
l'outil. Plage d'introduction 0 à 99999,9999
8 Surépaisseur finition latérale Q368 (en
incrémental): surépaisseur de finition dans le plan
d'usinage

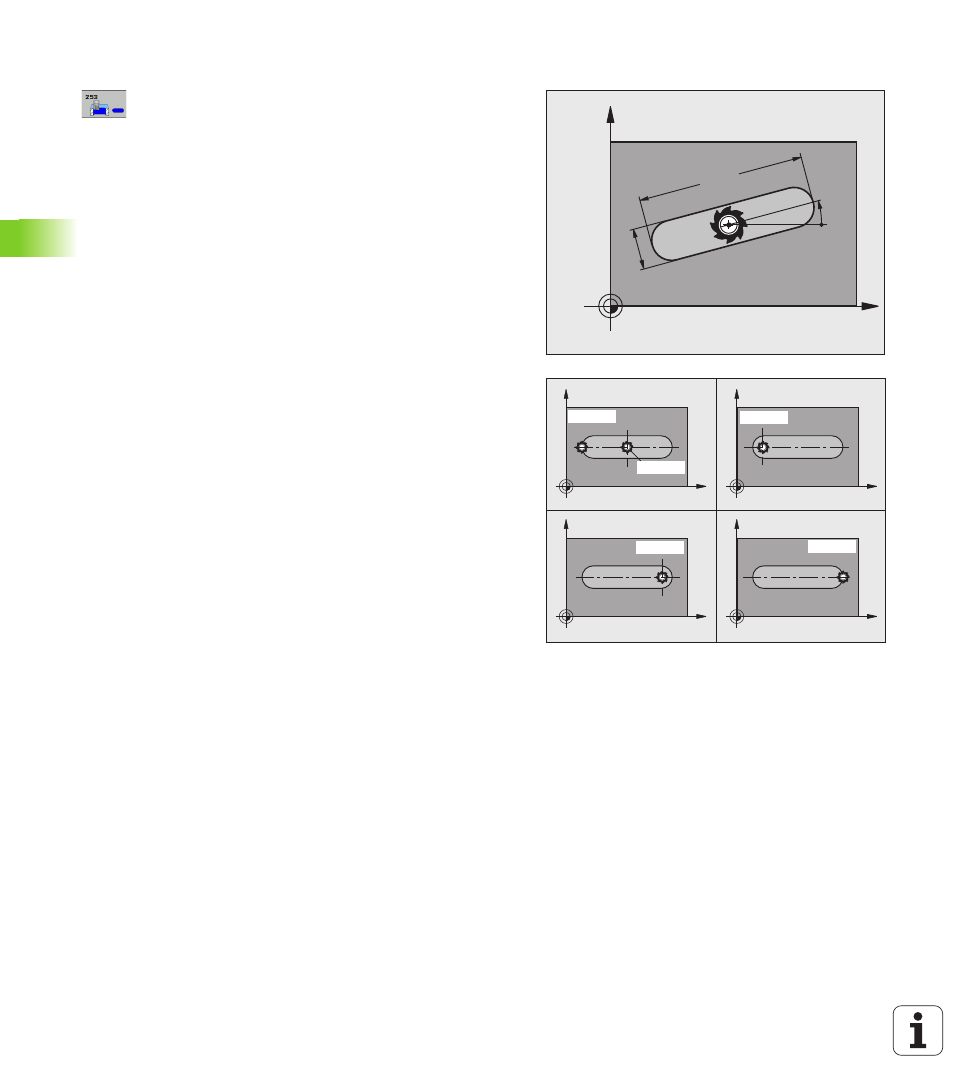

8 Position angulaire Q224 (en absolu): angle de
rotation de toute la rainure. Le centre de rotation est
la position où se trouve l'outil lors de l'appel du cycle.
Plage d'introduction -360,000 à 360,000
8 Position rainure (0/1/2/3/4) Q367: position de la
rainure par rapport à la position de l'outil lors de
l'appel du cycle:
0: Position de l'outil = centre de la rainure
1: Position de l'outil = extrémité gauche de la rainure
2: Position outil = centre cercle de la rainure à gauche
3: Position outil = centre cercle de la rainure à droite
4: Position de l'outil = extrémité droite de la rainure
8 Avance de fraisage Q207: vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO,
FU, FZ
8 Mode fraisage Q351: mode de fraisage avec M3:
+1 = fraisage en avalant
–1 = fraisage en opposition
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
