Cycles palpeurs: déterminer automatiquement le désalignement de la pièce
14.7 Compenser le désalignement d'une pi
èce au mo
y
e
n de l'ax
e C (cy
c
le 405,
DIN/ISO: G405)
8

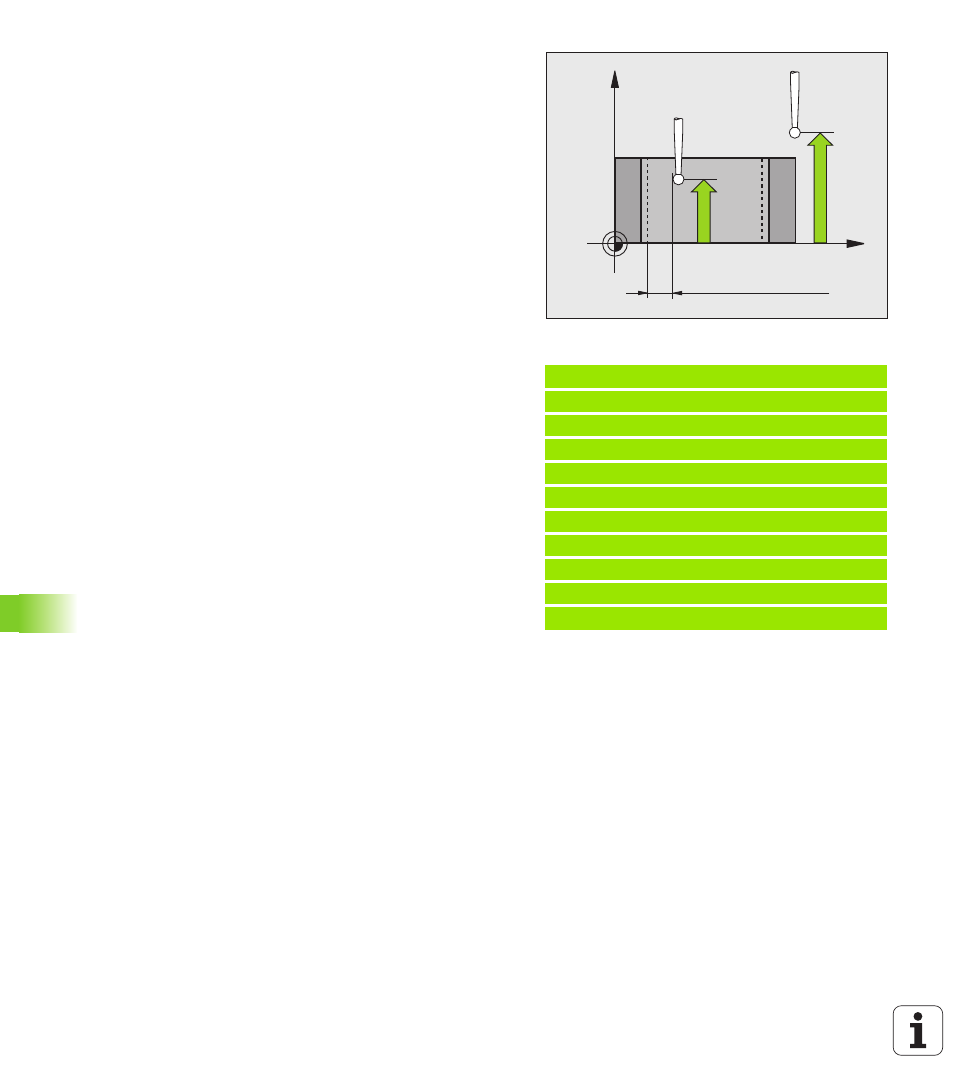

Hauteur mesure dans axe palpage Q261 (en
absolu): coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8
Distance d'approche Q320 (en incrémental):
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 est additionné à SET_UP
(tableau palpeurs). Plage d'introduction 0 à
99999,9999
8
Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de fixation). Plage
d'introduction -99999,9999 à 99999,9999
8
Déplacement haut. sécu. Q301: définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
8
Init. à zéro après alignement Q337: déterminer si la
TNC doit remettre l'affichage de l'axe C à zéro ou si
elle doit mémoriser le décalage angulaire dans la
colonne C du tableau de points zéro:
0: remettre à 0 l'affichage de l'axe C
>0: mémoriser le décalage angulaire avec son signe
dans le tableau de points zéro. Numéro de ligne =
valeur de Q337. Si un décalage C figure déjà dans le
tableau de points zéro, la TNC additionne le décalage
angulaire mesuré en tenant compte de son signe
Exemple : Séquences CN
5 TCH PROBE 405 ROT AVEC AXE C
Q321=+50
;CENTRE 1ER AXE
Q322=+50
;CENTRE 2ÈME AXE
Q335=25
;DIAMÈTRE NOMINAL
Q325=+0
;ANGLE INITIAL
Q247=90
;INCRÉMENT ANGULAIRE
Q261=-5
;HAUTEUR DE MESURE
Q320=0
;DISTANCE D'APPROCHE
Q260=+20
;HAUTEUR DE SÉCURITÉ
Q301=0
;DÉPLAC. HAUT. SÉCU.
Q337=0
;REMETTRE À ZÉRO
X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
