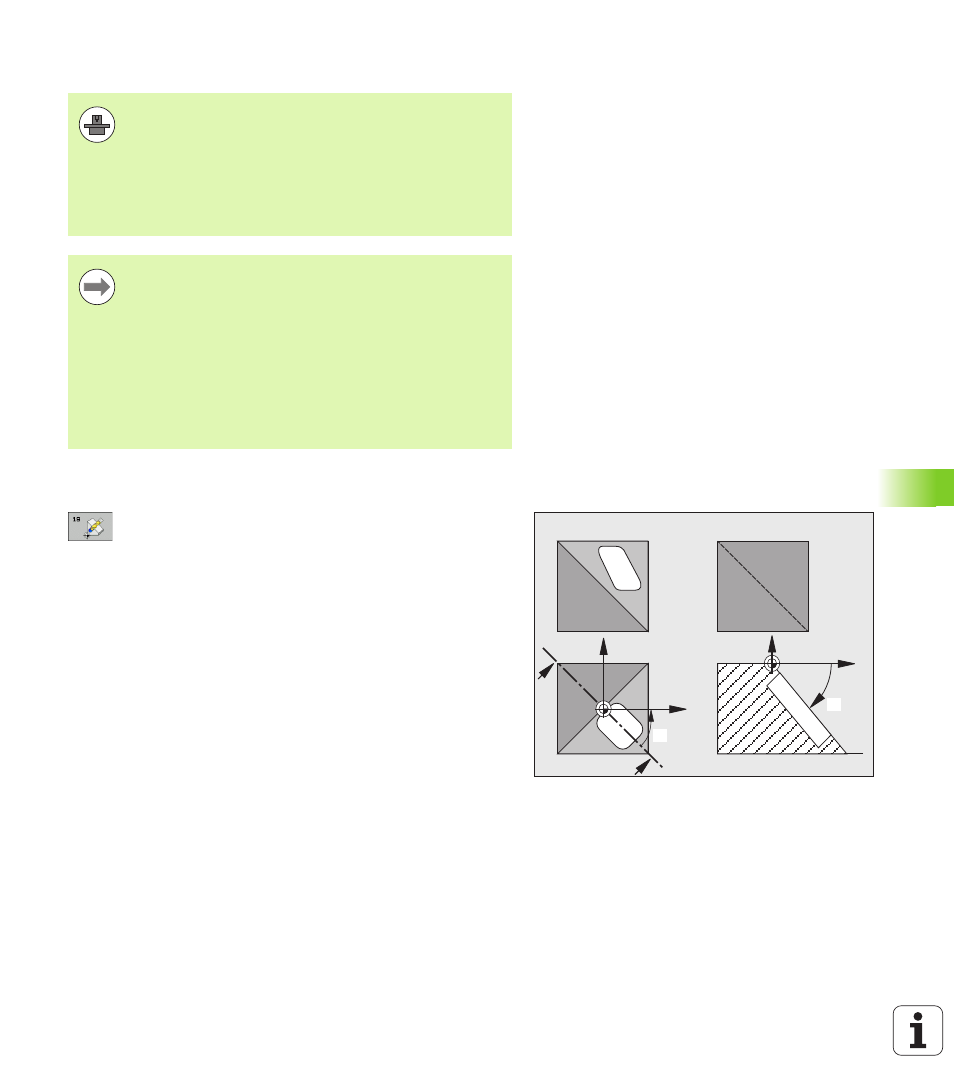

HEIDENHAIN TNC 320 259
1
1
.9 PLAN D'USINA
GE (cy
c
le 1
9
, D
IN/ISO: G80, option de logiciel 1)
Attention lors de la programmation!
Paramètres du cycle
8 Axe et angle de rotation?: introduire l'axe rotatif
avec son angle de rotation ; programmer les axes
rotatifs A, B et C avec les softkeys. Plage
d’introduction -360,000 à 360,000
Si la TNC positionne automatiquement les axes rotatifs, vous devez
encore introduire les paramètres suivants:
8 Avance? F=: Vitesse de déplacement de l'axe rotatif
lors du positionnement automatique. Plage
d’introduction 0 à 99999,999
8 Distance d'approche? (en incrémental): la TNC
positionne la tête pivotante de manière à ce que la
position de l'outil, augmentée de la distance de
sécurité, ne soit pas modifiée par rapport à la pièce.
Plage d’introduction 0 à 99999,9999
Annulation
Pour annuler les angles d'inclinaison, redéfinir le cycle PLAN
D'USINAGE et introduire 0° pour tous les axes rotatifs. Puis, redéfinir
le cycle PLAN D'USINAGE et valider la question de dialogue avec la
touche NO ENT. Vous désactivez ainsi la fonction.
Les fonctions d'inclinaison du plan d'usinage sont
adaptées à la machine et à la TNC par le constructeur. Sur
certaines têtes pivotantes (plateaux inclinés), le
constructeur de la machine définit si les angles
programmés dans le cycle doivent être interprétés par la
TNC comme coordonnées des axes rotatifs ou comme
angles mathématiques d'un plan incliné. Consultez le
manuel de votre machine.
Dans la mesure où les valeurs d'axes rotatifs non
programmées sont toujours interprétées comme valeurs
non modifiées, définissez toujours les trois angles dans
l'espace, même si un ou plusieurs de ces angles ont la
valeur 0.
L’inclinaison du plan d’usinage est toujours réalisée autour
du point zéro courant.
Si vous utilisez le cycle 19 avec fonction M120 active, la
TNC annule automatiquement la correction de rayon et la
fonction M120.
Z S
S
S-S
X
B
Y
X
C
