MESURE COORDONNEE
(cy
c
le
427
, DIN/ISO: G427)
Paramètres du cycle
8 1er point mesure sur 1er axe Q263 (en absolu):
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 1er point mesure sur 2ème axe Q264 (en absolu):
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 Hauteur mesure dans axe palpage Q261 (en
absolu): coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8 Distance d'approche Q320 (en incrémental):
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 est additionné à SET_UP
(tableau palpeurs). Plage d'introduction 0 à
99999,9999
8 Axe de mesure (1..3: 1=axe principal) Q272: axe sur
lequel doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe secondaire = axe de mesure
3: Axe du palpeur = axe de mesure
8 Sens déplacement 1 Q267: sens de déplacement du
palpeur vers la pièce:
-1: sens de déplacement négatif
+1: sens de déplacement positif
8 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999

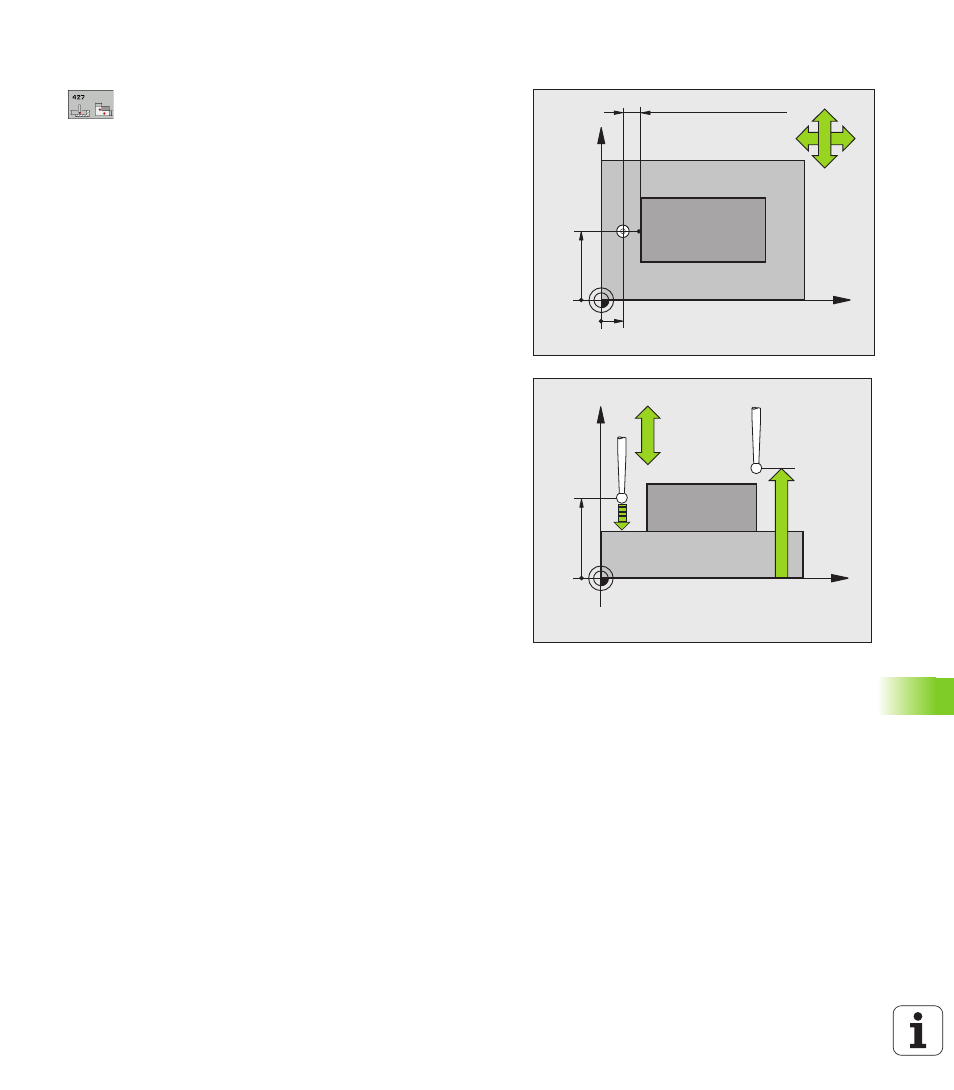

X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
SET_UP(TCHPROBE.TP)
+Q320
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
