Mesurer l'outil
Vous définissez le mode de mesure de l'outil dans MP 6:
„ 0: Mesure par effleurement
„ 1: Mesure avec palpeur de mesure
„ 2: Mesure avec optique de mesure
Selon le procédé de mesure utilisé, vous aborder dans la zone
d'usinage une position connue par le système. La CNC PILOT
détermine ainsi les jauges d'outil.
Mesurer l'outil
Orienter l'outil

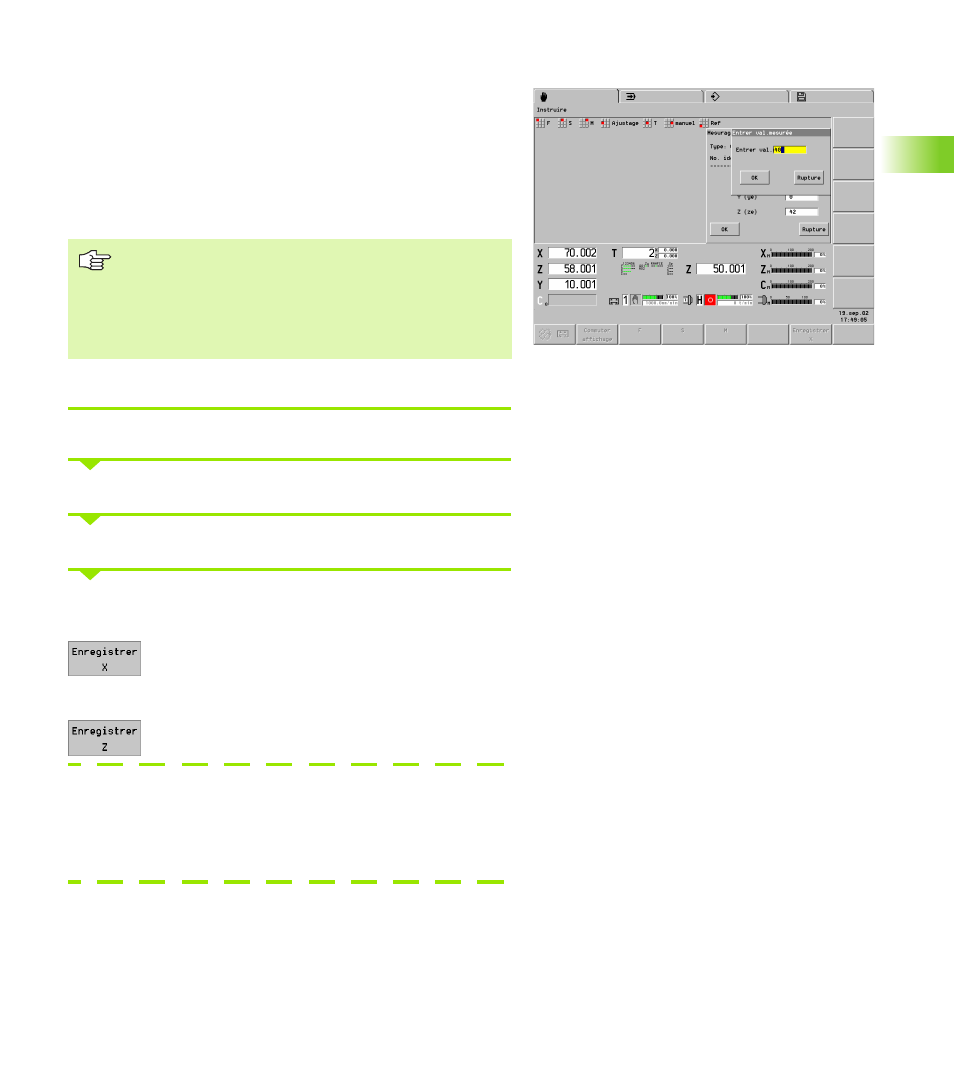

Sélectionner „Ajustage > Réglage outils > Mesurer outil“.
La boîte de dialogue „Mesure outil T...“ affiche les cotes correctes.
Déterminer les dimensions de l'outil par effleurement
Sélectionner le champ de saisie „X“. „Effleurer“ le diamètre.
Valider le „diamètre“
Sélectionner le champ de saisie „Z“. „Effleurer“ la face transversale.
Valider la „position Z“
Mesurer les outils avec un palpeur
Sélectionner le champ de saisie „X/Z“.
Déplacer la pointe de l'outil dans le sens X/Z sur le palpeur. La CNC
PILOT enregistre la „cote X/Z“.
„ Les données introduites dans la boîte de dialogue
„Introduire valeur de mesure“ se réfèrent à l'origine
pièce.
„ Les valeurs de correction de l'outil sont effacées.
„ La CNC PILOT inscrit dans la banque de données les
cotes de l'outil qu'elle a déterminées.
