CNC PILOT 4290 HEIDENHAIN
381
5.2 Simulation du cont
our

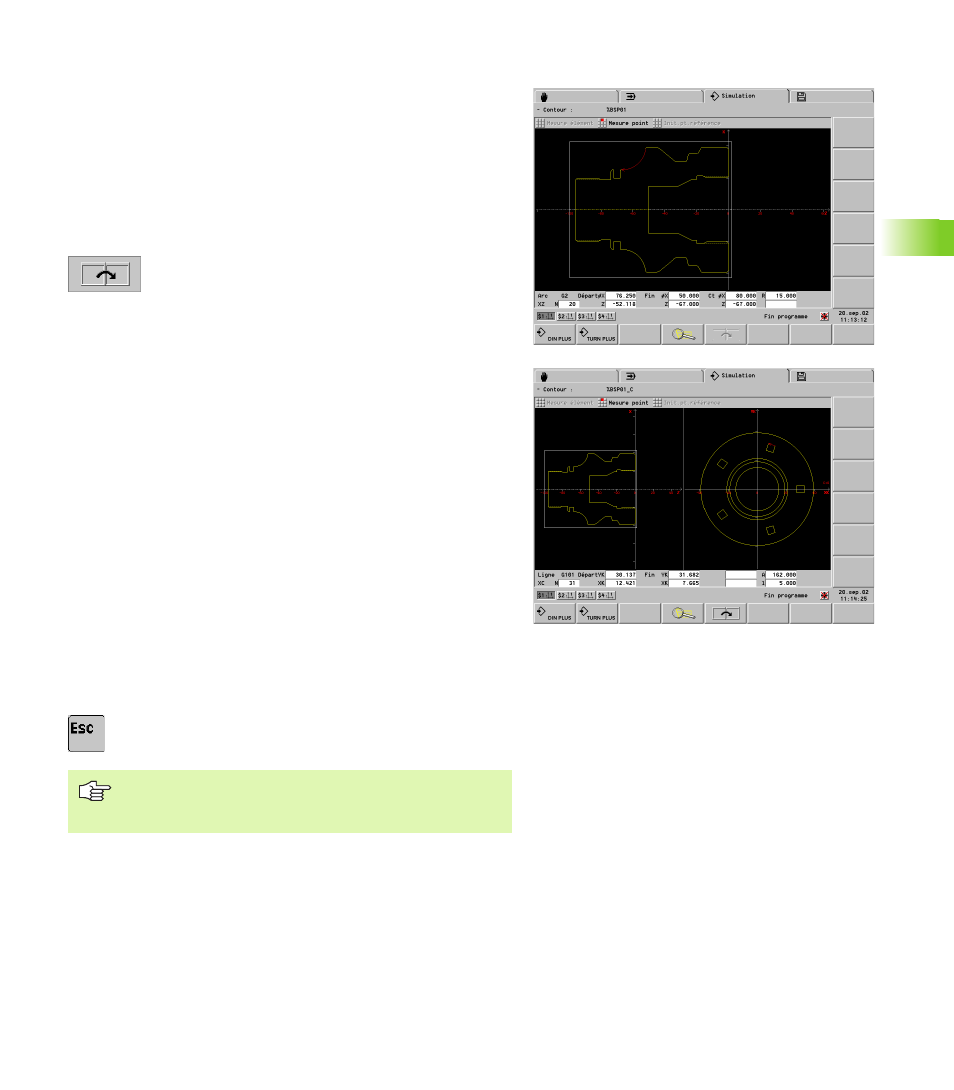

Mesure du contour
Positionner le curseur:
Pour la mesure d'élément ou de point, vous positionnez le curseur
(petit carré rouge) de la manière suivante:
U
„Flèche vers la gauche/droite“: Commute vers le
point suivant sur le contour
U
„Flèche vers le haut/le bas“: Change de contour (par
exemple: Commute entre le contour de la pièce brute
et celui de la pièce finie)
U
Commute vers la fenêtre de simulation suivante
(condition: Il existe des contours sur les plans de
référence).
Mesure d'élément:
U
Sélectionner „Mesure > Mesure élément“
U
Positionner le curseur sur l'élément de contour: La simulation
affiche les données de l'élément de contour marqué. La flèche
indique le sens de description du contour.
Mesure point:
U
Sélectionner „Mesure > Mesure point“
Initialiser le point de référence:
U
Positionner le curseur sur le point de référence
U
Sélectionner „Init. pt. référence“
Mesurer le point du contour:
U
Positionner le curseur sur le point de contour à mesurer: La
simulation affiche les cotes du point de contour par rapport au „point
de référence“ ainsi que le plan de référence sélectionné (XC, XY,
etc.).
Annuler le point de référence:
U
Sélectionner „Pt. réf. désactivé“: La simulation efface le point de
référence.
Retour à la simulation du contour:
U
Appuyer sur la touche ESC
Vous pouvez aussi appeler les fonctions de mesure à
partir de la simulation de l'usinage ou du mouvement
(sous-menu „Mesure“).
