426
6.7 Eléments de super
position
6.7 Eléments de superposition
Vous sélectionnez les éléments de superposition standard, arc de
cercle, cale ou ponton, vous définissez l'élément et le superposez au
contour immédiatement après l'avoir défini. Si l'on superpose un tracé
de contour, TURN PLUS utilise le dernier tracé de contour chargé ou
bien le dernier élément de superposition défini (voir “Intégrer des
éléments de superposition” à la page 407).
En fonction de la forme de l'élément du contour d'appui, on a la
„ Superposition linéaire ou
„ Superposition circulaire

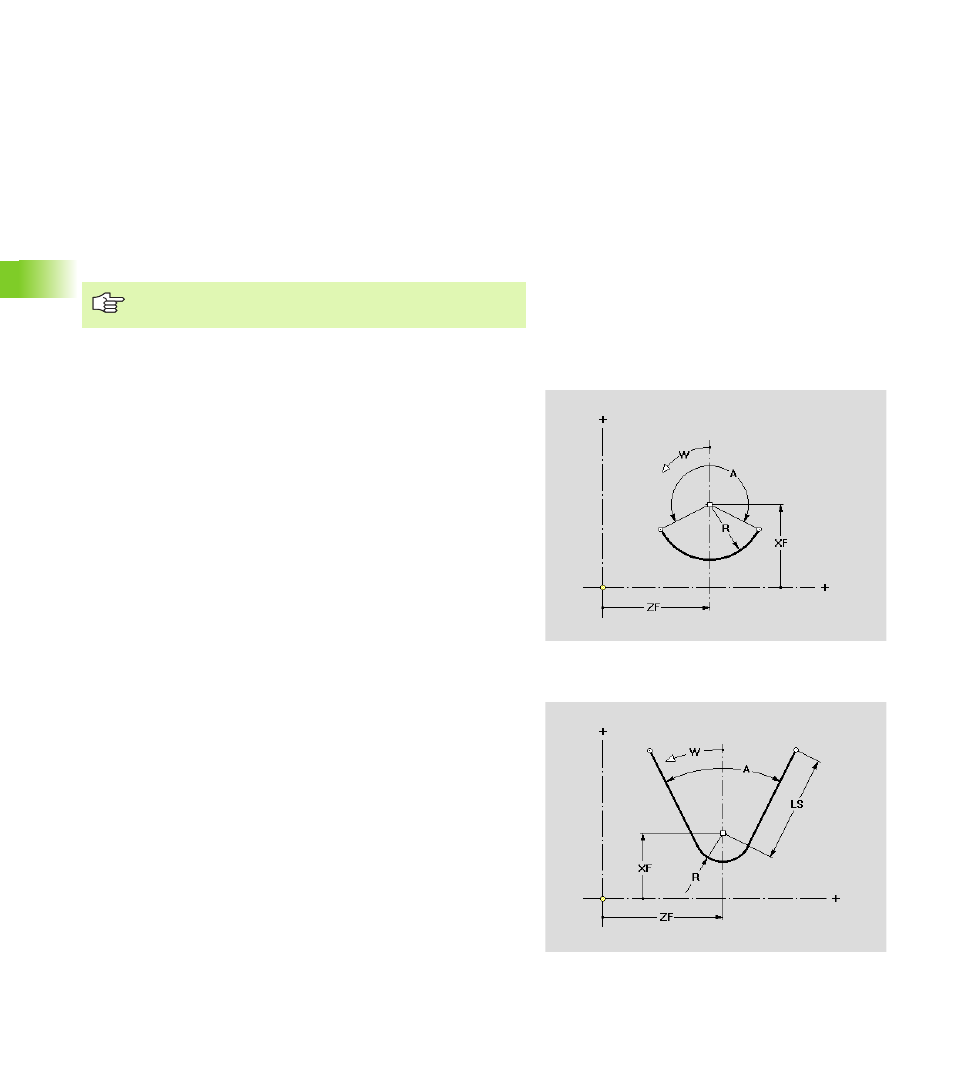

Arc de cercle
Le point de référence est le centre du cercle.
Cale/cale arrondie
Point de référence: Pointe de la cale / centre de l'arrondi
Les positions de superposition peuvent varier par rapport
à l'élément du contour d'appui.
Paramètres
XF Décalage du point de référence
ZF Décalage du point de référence
R Rayon de l'arc de cercle
A Angle d'ouverture
W Angle de rotation: Le contour superposé pivote en fonction
de l'„angle de rotation“
Paramètres
XF Décalage du point de référence
ZF Décalage du point de référence
R „ R>0: Rayon de l'arrondi
„ R=0: Pas d'arrondi
A Angle d'ouverture
LS Longueur des côtés de la cale (les parties d'élément qui
dépassent sont écourtées aux points de superposition)
W Angle de rotation: Le contour superposé pivote en fonction
de l'„angle de rotation“
