4.10 Contours face frontale/arrière

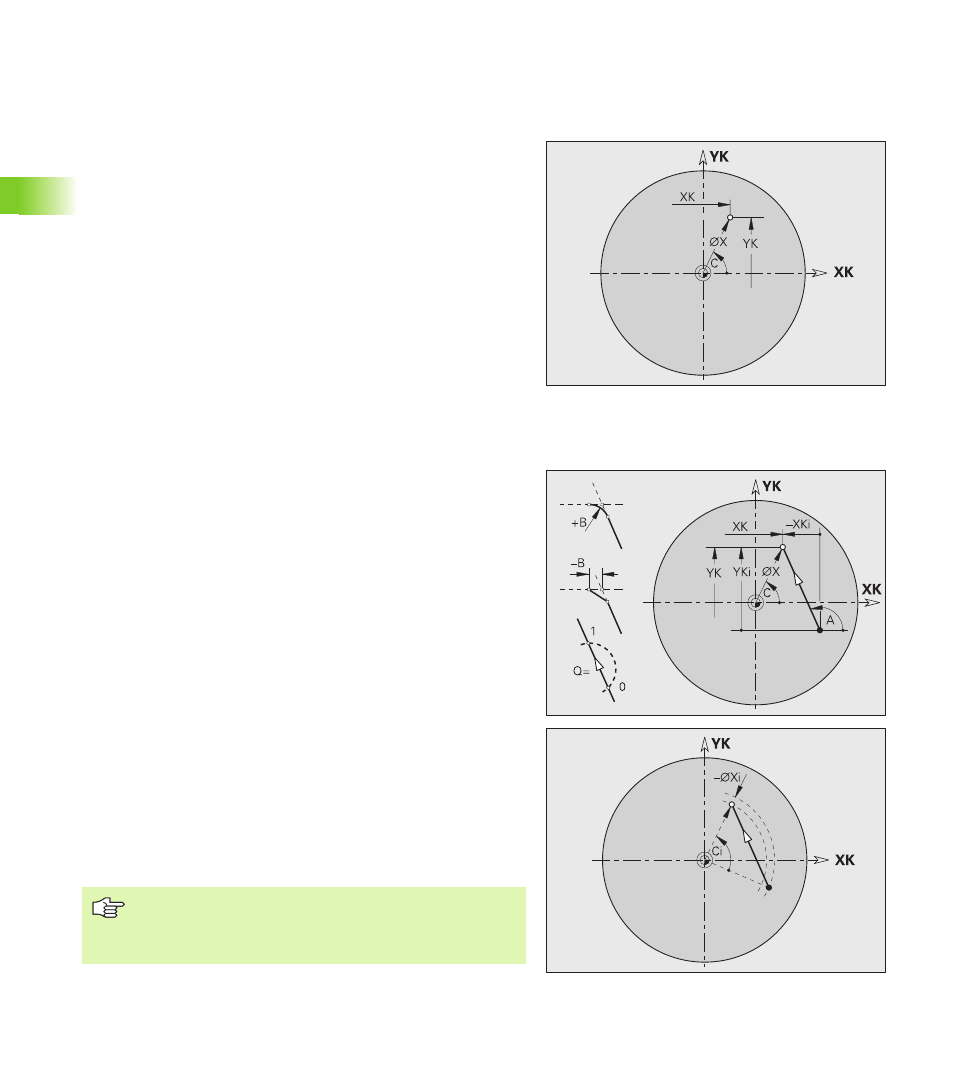

Point initial sur la face frontale/arrière G100-Géo
G100 définit le point initial d'un contour sur la face frontale ou arrière.
Droite sur la face frontale/face arrière G101-Géo
G101 définit une droite sur un contour sur la face frontale ou arrière.
Paramètres
X Point initial en coordonnées polaires (cote de diamètre)
C Point initial en coordonnées polaires (cote d'angle)
XK Point initial en coordonnées cartésiennes
YK Point initial en coordonnées cartésiennes
Paramètres
X Point final en coordonnées polaires (cote de diamètre)
C Point final en coordonnées polaires (cote d'angle)
XK Point final en coordonnées cartésiennes
YK Point final en coordonnées cartésiennes
A Angle avec l'axe positif XK
B Chanfrein/arrondi. Définit la transition à l'élément de contour
suivant. Programmez le point final théorique si vous indiquez
un chanfrein/arrondi.
„ aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
Programmation
„ X, XK, YX: en absolu, en incrémental, modal ou „?“
„ C: en absolu, incrémental ou modal
