4.5 Définition de la pièce brute

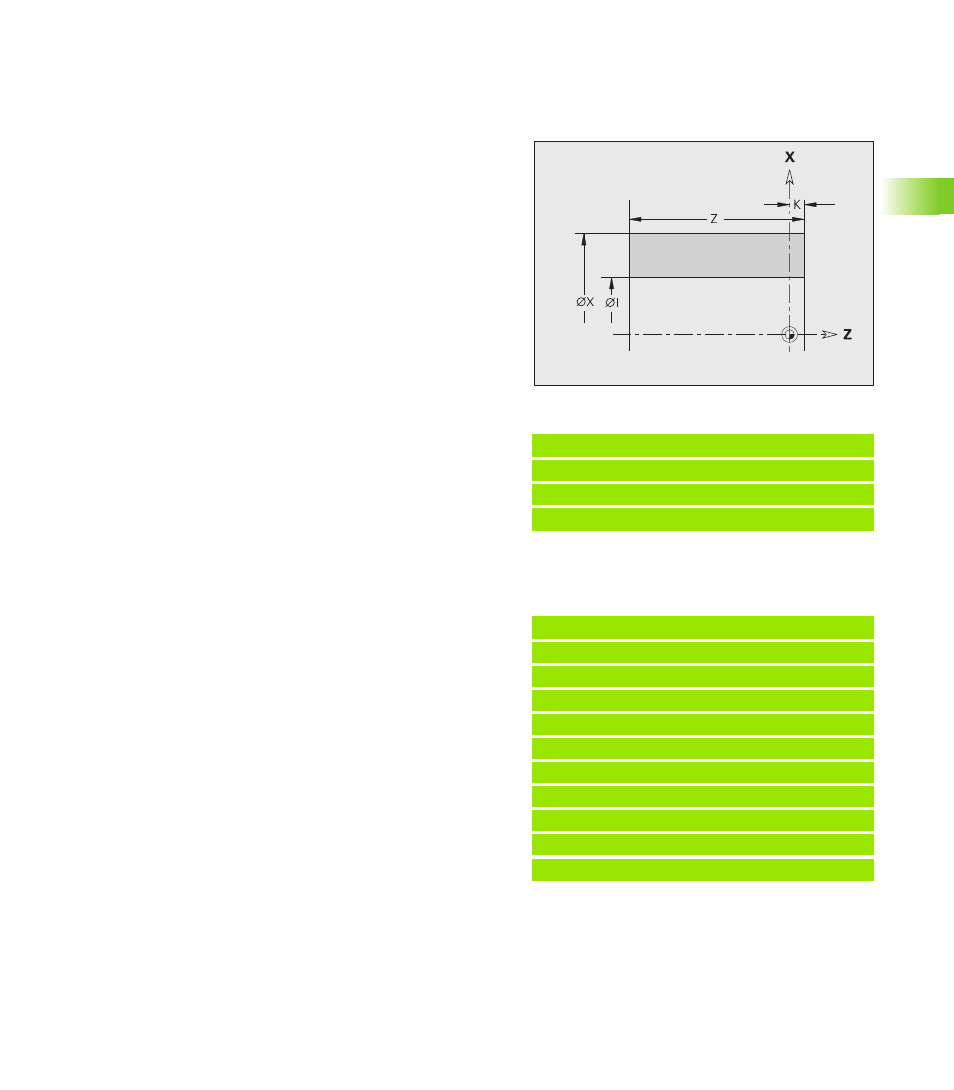

Alimentation barre/tube G20-Géo
G20 définit le contour d'un cylindre/cylindre creux.
Pièce moulée G21-Géo
G21 crée le contour de la pièce brute à partir du contour de la pièce
finie, plus la „surépaisseur équidistante P".
Exemple: G20-Géo
. . .
PIECE BRUTE
N1 G20 X80 Z100 K2 I30 [cylindre creux]
. . .
Paramètres
X „ Diamètre du cylindre/cylindre creux
„ Diamètre du cercle circonscrit avec pièce brute multi-faces
Z Longueur de la pièce brute
K Côté droit (distance point zéro pièce – côté droit)
I Diamètre intérieur pour cylindres creux
Exemple: G21-Géo
. . .
PIECE BRUTE
N1 G21 P5 Q1 [pièce brute moulée]
. . .
PIECE FINIE
N2 G0 X60 Z0
N3 G1 X50 B-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Paramètres
P Surépaisseur équidistante (référence: contour de la pièce finie)
Q Perçage Oui/Non (par défaut: 0)
„ Q=0: Sans perçage
„ Q=1: Avec perçage
