CNC PILOT 4290 HEIDENHAIN 177
4.1
0
Cont
ours f
a
ce fr
ontale/ar
ri
èr
e

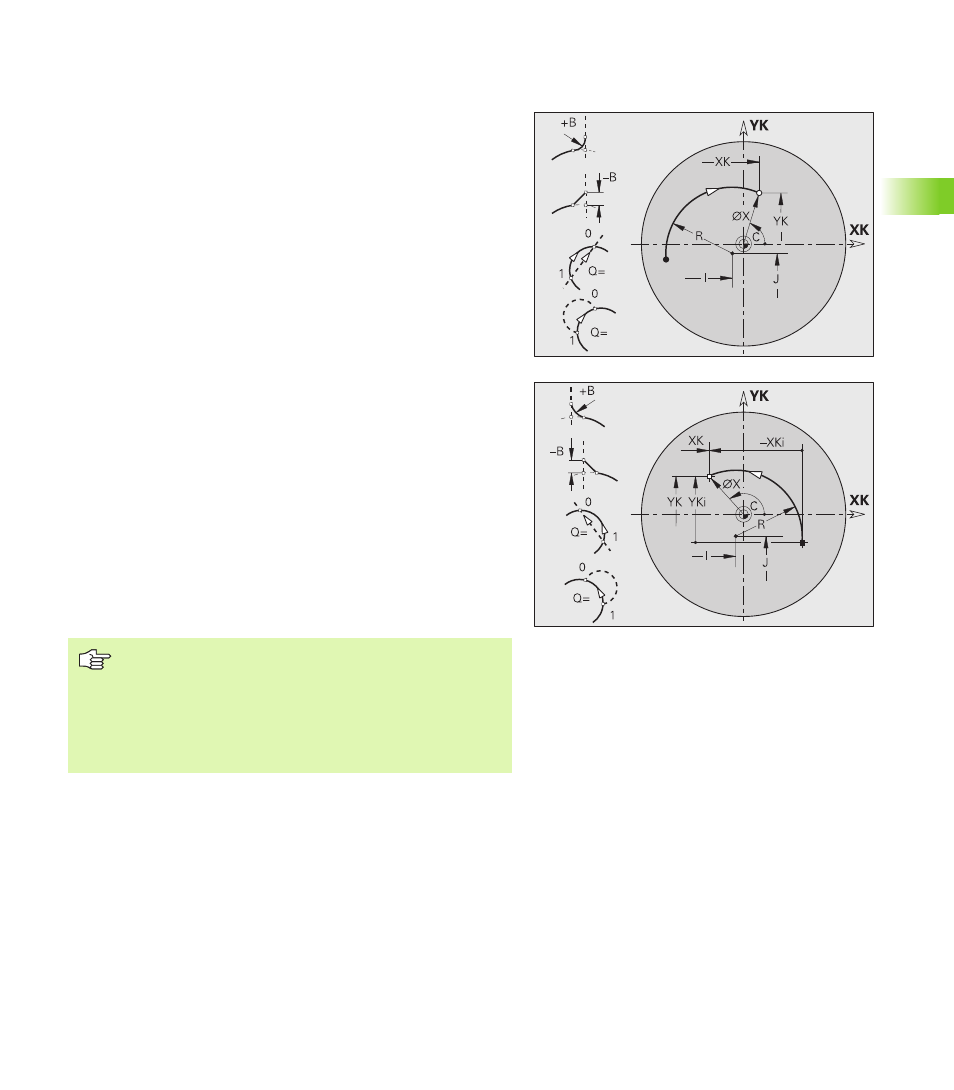

Arc de cercle sur contour face frontale/arrière
G102-/G103-Géo
G102/G103 définit un arc de cercle sur un contour de la face frontale
ou arrière. Sens de rotation (voir figure d'aide):
„ G102: Sens horaire
„ G102: Sens anti-horaire
Paramètres
X Point final en coordonnées polaires (cote de diamètre)
C Point final en coordonnées polaires (cote d'angle)
XK Point final en coordonnées cartésiennes
YK Point final en coordonnées cartésiennes
R Rayon
I Centre en coordonnées cartésiennes
J Centre en coordonnées cartésiennes
B Chanfrein/arrondi. Définit la transition à l'élément de contour
suivant. Programmez le point final théorique si vous indiquez
un chanfrein/arrondi.
„ aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
Programmation
„ X, XK, YX: en absolu, en incrémental, modal ou „?“
„ C: en absolu, incrémental ou modal
„ I, J: en absolu ou en incrémental
„ Le point final ne doit pas être le point initial (pas de
cercle entier).
