CNC PILOT 4290 HEIDENHAIN 473
6.1
1
Manipulation des cont
ours

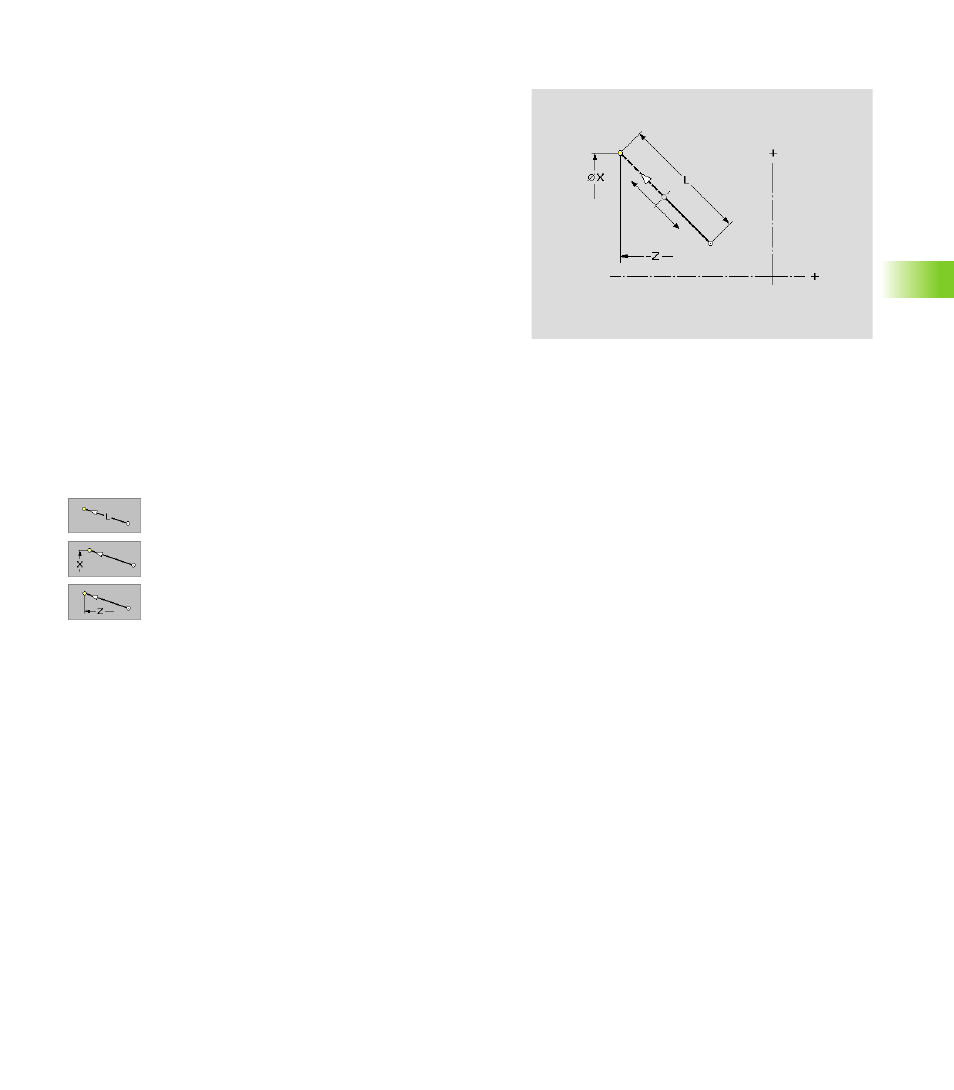

Compenser (modifier) – Elément linéaire
Cette fonction permet de modifier la longueur d'un élément linéaire.
Le point initial de l'élément du contour est conservé.
„ Contours fermés: L'élément manipulé est recalculé et la position de
l'élément suivant est adaptée en conséquence.
„ Contours ouverts: L'élément manipulé est recalculé et le tracé de
contour suivant est décalé.
Modifier la longueur d'un élément linéaire:
U Sélectionner „Manipuler > Compenser (Limiter)>
Longueur élément“ dans le menu Pièce finie
U Sélectionner l'élément à modifier. TURN PLUS ouvre
la boîte de dialogue „Modifier long. droite“.
U Introduire nouvelle longueur ou
U nouveau point final en X ou
U nouveau point final en Z.
U Configurer le champ „Suivant“ (avec/sans
modification d'angle avec l'élément suivant)
U TURN PLUS intègre la modification et représente le
contour ainsi adapté. Vous pouvez valider la
modification (softkey „Valider“) ou la rejeter (touche
ESC).
Paramètres
L Longueur de l'élément linéaire modifié
X Point final de l'élément linéaire modifié
Z Point final de l'élément linéaire modifié
Elément suivant:
„ Avec modification d'angle avec l'élément suivant
„ Sans modification d'angle avec l'élément suivant
