6.19 Exemple

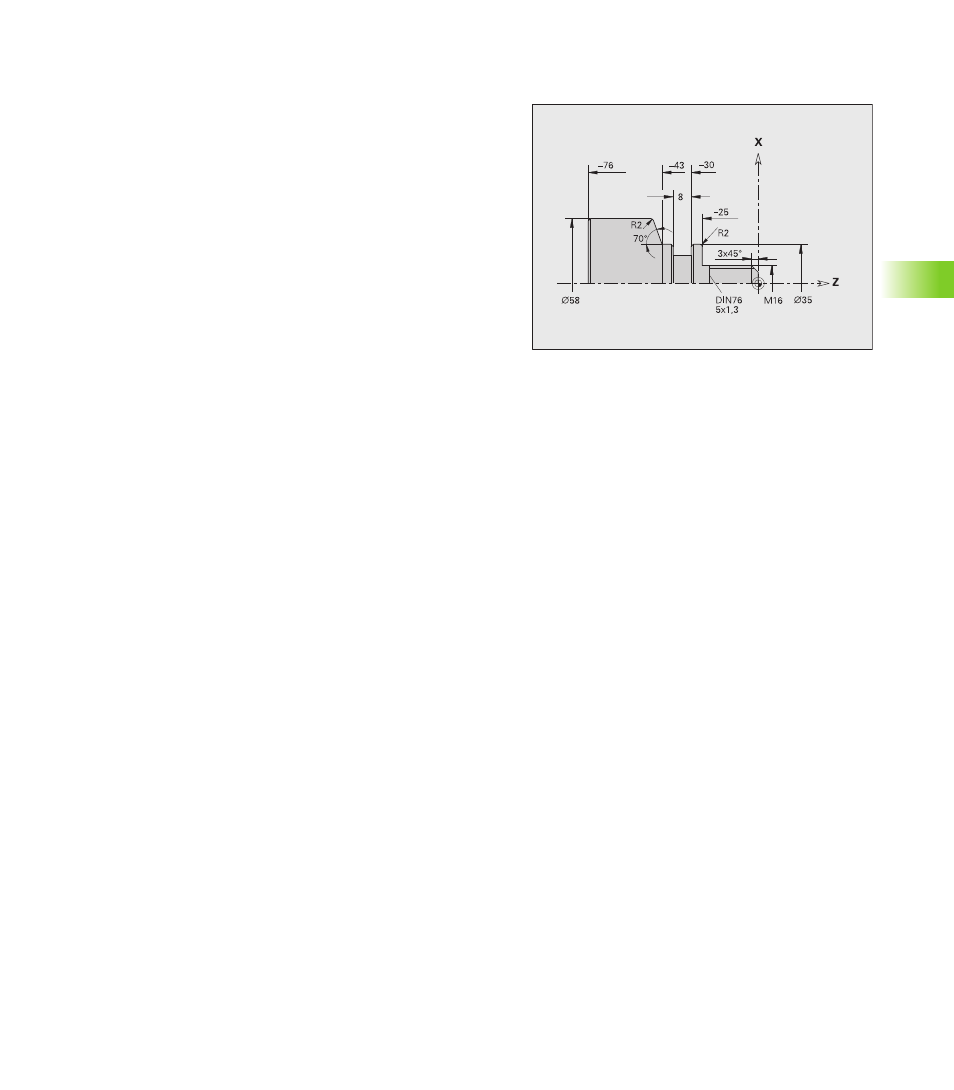

En partant du plan, on définit les étapes d'usinage destinées à réaliser
le contour de la pièce brute et de la pièce finie, l'outillage et la création
automatique du plan de travail.
Pièce brute: Ø60 X 80; matière pièce: Ck 45
Créer le programme
U Sélectionner „PGM > Nouveau“. TURN PLUS ouvre la boîte de
dialogue „Nouveau programme“.
U Données d'introduction:
„ Nom du programme
„ Matière de la pièce: à sélectionner dans la liste de mots fixes
U Appuyer sur le bouton „En-tête PGM“. TURN PLUS ouvre la boîte
de dialogue „En-tête PGM“.
U Données d'introduction:
„ „Broche – chariot pour 1er serrage“
„ Si nécessaire, remplir les autres champs
U Retour à la boîte de dialogue „Nouveau PGM“
U TURN PLUS configure le nouveau programme.
„ chanfreins non cotés: 1x45°
„ rayons non cotés: 1mm
