Utilisation en tant que cycle 4 axes
„ Même diamètre: Les deux chariots démarrent simultanément.
„ Diamètres différents:
„ Le chariot „guidé“ démarre lorsque le chariot qui guide a atteint
l'„avance B“. Cette synchronisation a lieu à chaque passe.
„ Chaque chariot plonge de la profondeur de passe calculée.
„ Si le nombre de passes n'est pas identique, le „chariot qui guide“
exécute la dernière passe.
„ Avec „vitesse de coupe constante“, la vitesse de coupe est celle
du chariot qui guide.
„ Lors de la course de retrait, l'outil qui guide attend l'outil suivant.

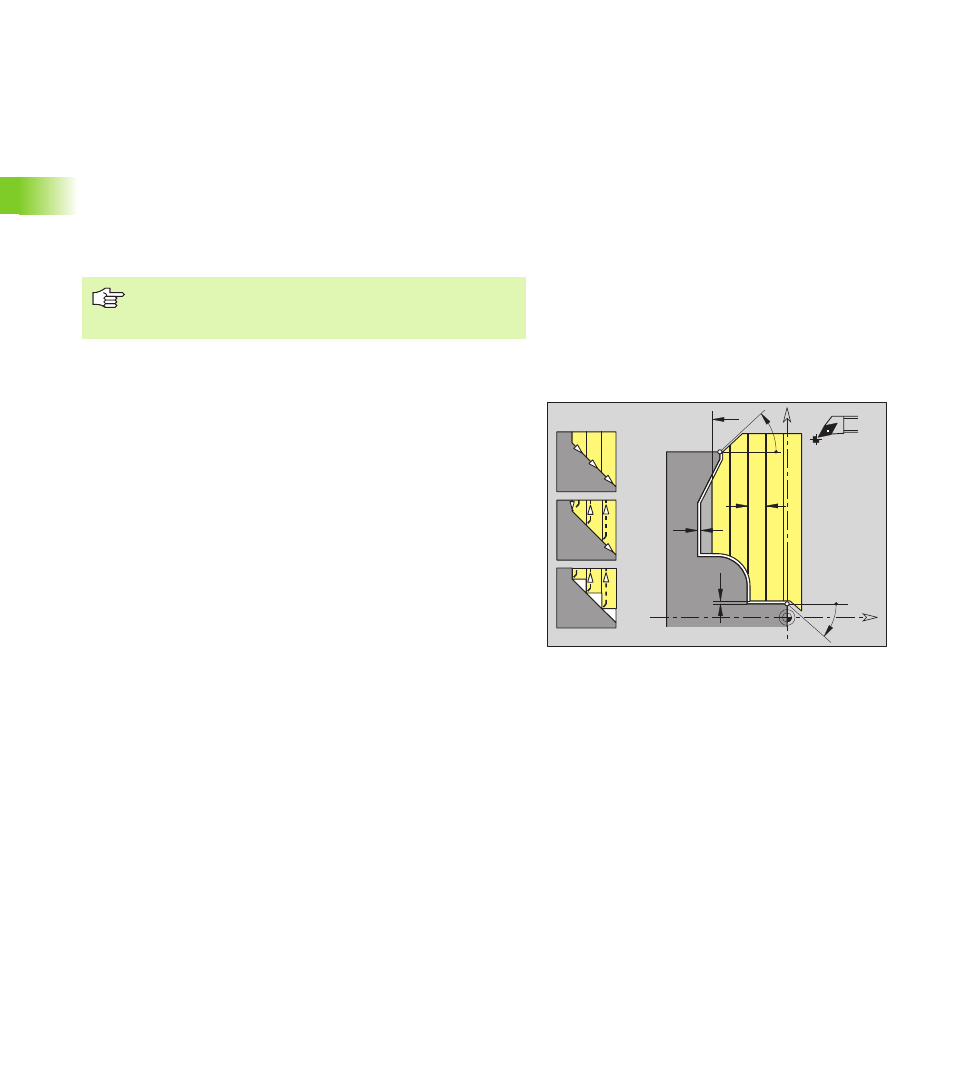

Ebauche transversale G820
G820 usine de „NS à NE“ la zone de contour définie par „NS, NE“. La
surface à usiner est éventuellement subdivisée en plusieurs zones
(exemple: contours concaves).
Avec les cycles 4 axes, soyez attentifs aux outils
identiques (type d'outil, rayon de la dent, angle de la dent,
etc.).
0
2
H
1
X Z
A
–W
P
K
Z
I Ø
Paramètres
NS Numéro de séquence initiale (début de la section de contour)
NE Numéro de séquence finale (fin de la section de contour)
„ NE non programmé: L'élément de contour NS est usiné
dans le sens de le définition du contour.
„ NE=NE programmé: L'élément de contour NS est usiné
dans le sens inverse de la définition du contour.
P Plongée max.
I Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K Surépaisseur en Z (par défaut: 0)
E Comportement de plongée
„ E=0: Ne pas usiner les contours tombants
„ E>0: Avance de plongée
„ Pas d'introduction: Réduction d'avance en fonction de
l'angle de plongée – 50% max.
X Limite d'usinage dans le sens X (cote de diamètre) – (par
défaut: pas de limite d'usinage)
Z Limite d'usinage dans le sens Z (par défaut: pas de limite
d'usinage)
H Mode de sortie (par défaut: 0)
„ H=0: Usine après chaque passe le long du contour
„ H=1: Relève l'outil à 45°; lissage du contour après la
dernière coupe
„ H=2: Relève l'outil à 45° – pas de lissage du contour
