6 – Coupe (gorges et gorges de contour)
Coupe du contour (gorge de contour) – Approche et sortie
Les déplacements d'approche et de sortie du contour sont effectués
en avance rapide (G0).
Gorges et gorges de contour – Sélection d'outil, surépaisseurs
Approche et sortie
„ Approche plongée externe [ANESA]
„ Approche plongée interne [ANESI]
„ Départ (sortie) plongée externe [ABESA]
„ Départ (sortie) plongée interne [ABESI]
„ Approche coupe de contour externe [ANKSA]
„ Approche coupe de contour interne [ANKSI]
„ Départ (sortie) coupe de contour externe [ABKSA]
„ Départ (sortie) coupe de contour interne [ABKSI]

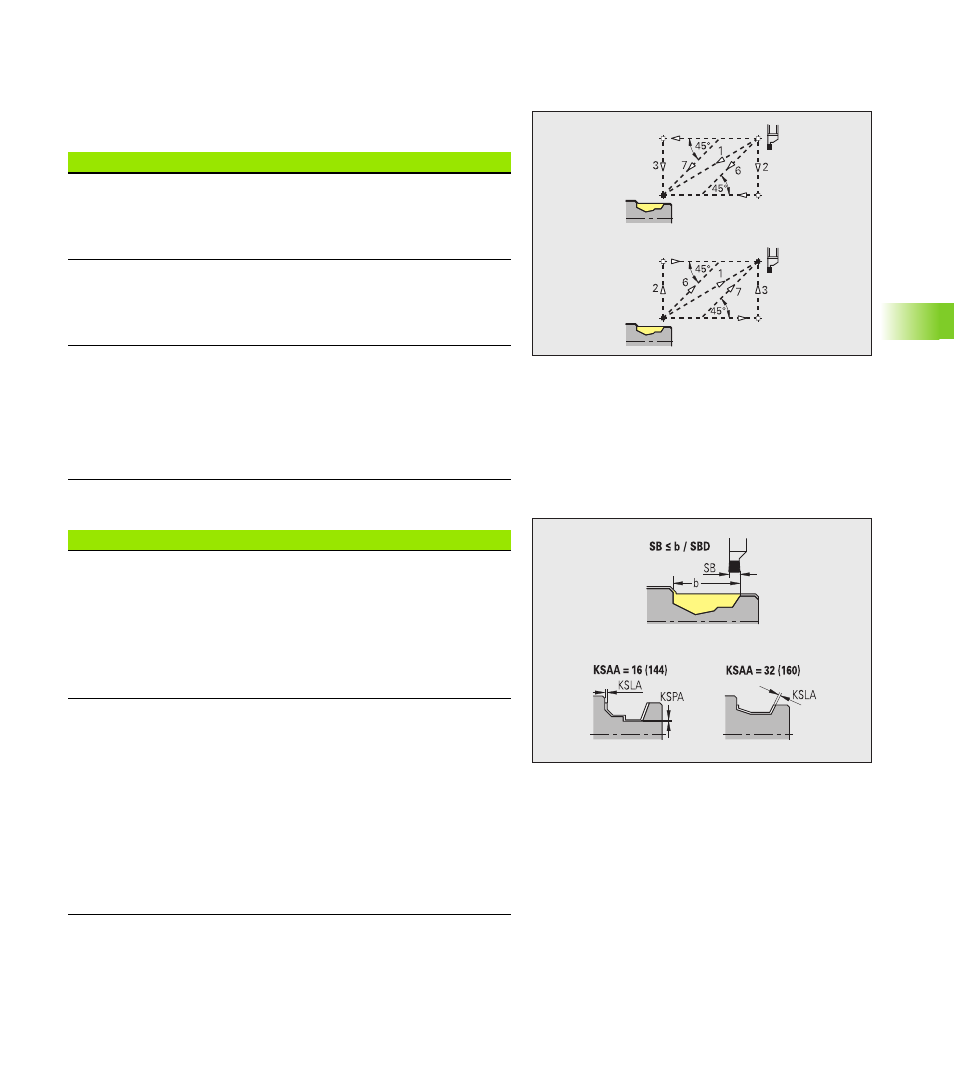

Stratégie d'approche/de sortie:
„ 1: Simultanément dans le sens X et Z
„ 2: Sens X puis Z
„ 3: Sens Z puis X
„ 6: Déplacement accouplé, sens X puis Z
„ 7: Déplacement accouplé, sens Z puis X
Sélection d'outil, surépaisseurs
Diviseur de largeur de coupe [SBD]
En mode de fonctionnement coupe de contour (gorges de
contour), s'il n'existe que des éléments linéaires mais aucun
élément paraxial au fond de la gorge, la sélection de l'outil a lieu
au moyen du „diviseur de largeur de coupe SBD“.
SB <= b / SBD
(SB: Largeur de l'outil; b: Largeur de la zone d'usinage)
Type de surépaisseur [KSAA]
Des surépaisseurs peuvent être ajoutées à la zone de coupe à
usiner. Si des surépaisseurs ont été définies, la zone est
réalisée d'abord avec un pré-usinage, puis avec une deuxième
opération de finition. Données d'introduction:
„ 16: Surépaisseurs longitudinale/transversale différentes –
pas de surépaisseurs isolées
„ 144: Surépaisseurs longitudinale/transversale différentes –
avec surépaisseurs isolées
„ 32: Surépaisseur équidistante – pas de surépaisseurs isolées
„ 160: Surépaisseur équidistante – avec surépaisseurs isolées
