4.13 Déplacements linéair
e
s et cir
c
ulair
e
s simples
Arc de cercle G12/G13
G12/G13 interpolation circulaire en avance travail jusqu'au „point
final". La cotation du centre est en absolu. Sens de rotation (voir figure

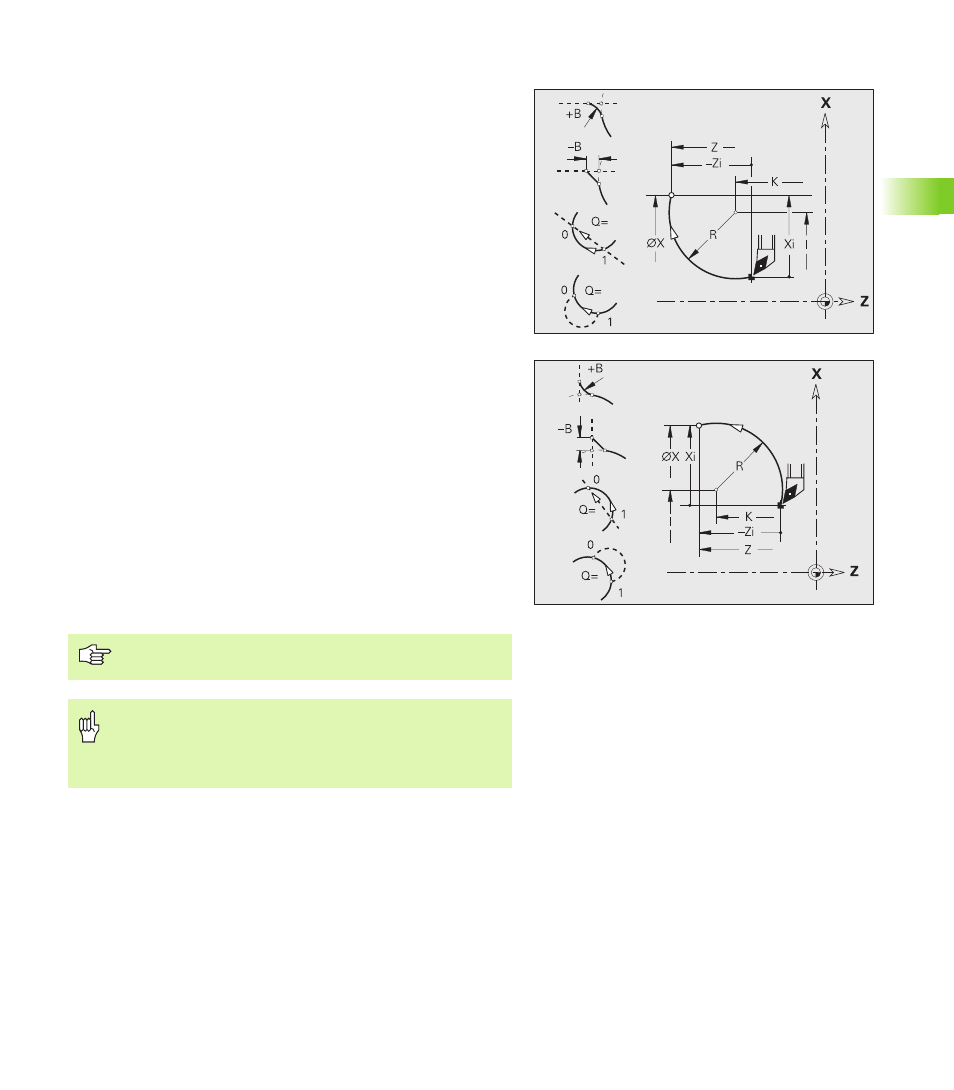

d'aide):
„ G12: Sens horaire
„ G13: Sens anti-horaire
Paramètres
X Point final (cote de diamètre)
Z Point final
R Rayon (0 < R <= 200 000 mm)
I Centre absolu (cote de rayon)
K Centre absolu
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
B Chanfrein/arrondi. Définit la transition à l'élément de contour
suivant. Programmez le point final théorique si vous indiquez
un chanfrein/arrondi.
„ aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
E Facteur d'avance spéciale pour chanfrein/arrondi (par défaut: 1)
Avance spéciale = avance active * E (0 < E <= 1)
Programmation X, Z: en absolu, en incrémental, modal
ou „?“
Attention, risque de collision!
Si les paramètres d'adresse sont calculés avec „variables
V“, le contrôle effectué est limité. Assurez-vous bien que
les valeurs des variables donnent un arc de cercle.
