Surface de l'enveloppe: Elément linéaire
Cette fonction définit un élément linéaire sur la surface de l'enveloppe
Définir l'élément linéaire:
Appeler le menu Droite
Sélectionner le sens de l'élément linéaire:
Droite verticale
Droite horizontale
Droite avec angle
Droite avec angle
Droite avec direction quelconque
Indiquer les cotes de la droite et définir le raccordement à l'élément
de contour suivant.
Paramètres
Z Point final de la droite
P Point final de la droite – polaire
CY Point final de la droite – angle comme „cote de segment"
C Point final de la droite – angle

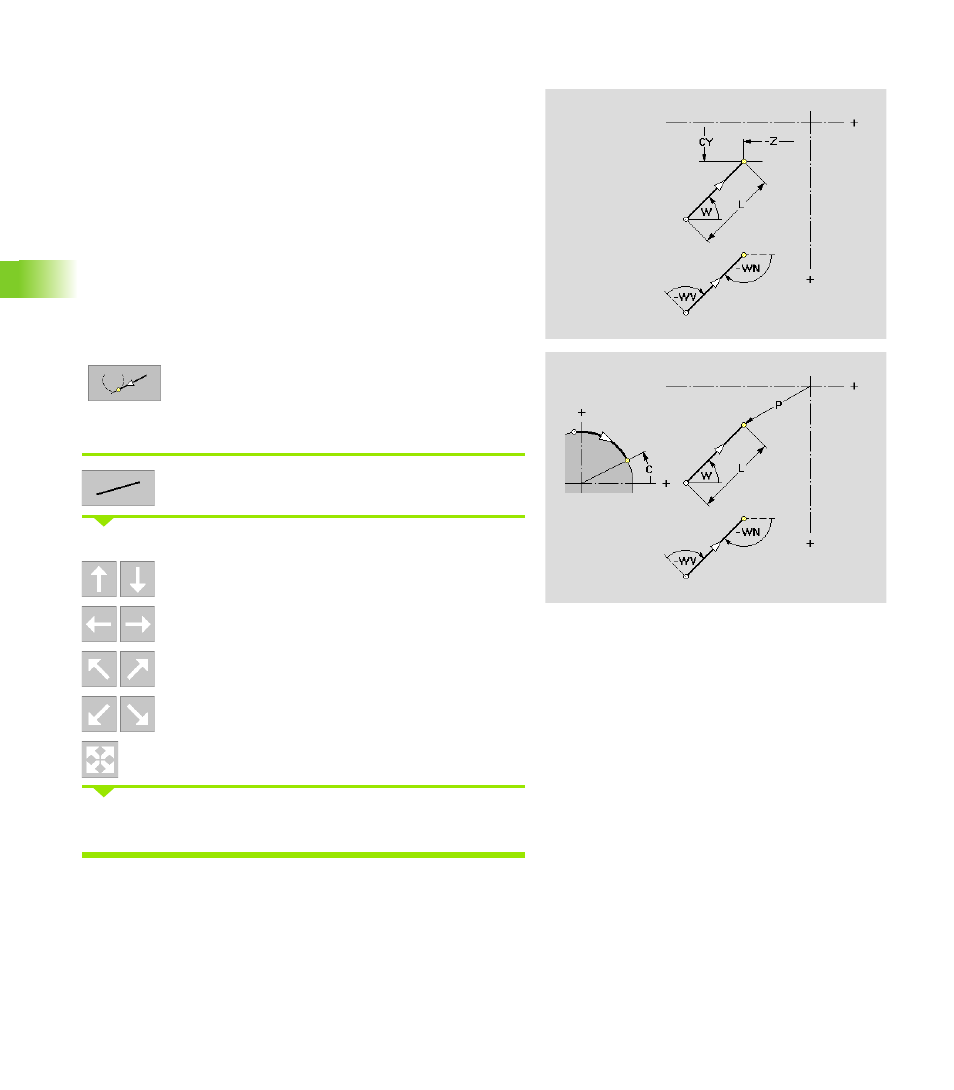

W Angle de la droite (référence: voir figure d'aide)
WV Angle avec l'élément précédent, sens anti-horaire. Arc de
cercle comme élément précédent: Angle avec la tangente
WN Angle avec l'élément suivant, sens anti-horaire. Arc de cercle
comme élément suivant: Angle avec la tangente
L Longueur de l'élément
Tangentiel/non tangentiel: Définir la transition à
l'élément de contour suivant
