10.1.2 Messages déroulants de statut
Les messages déroulants de statut fournissent les informations suivantes
quand elles s'appliquent:
Ambient Temperature – Ceci est la température à l'intérieur du
positionneur.
DIP Switch Override – Ceci indique que la configuration (DIP) Switch,
ou micro interrupteurs ne reflète pas la configuration en cours du
positionneur. Ceci peut arriver quand un micro interrupteur de
configuration est changé après une Quick-Cal, ou quand la configuration
a été modifiée depuis le DTM. En effectuant une Quick-Cal, vous allez
remettre à zéro la configuration montrée par la configuration des micro
interrupteurs, ce qui n'est pas souhaitable. Assurez-vous que les micro
interrupteurs de configuration sont mis proprement avant d'effectuer une
Quick-Cal.
10.1.3 Statut des alarmes en cours
Le statut des alarmes en cours montre les alarmes de priorité maximale,
les alertes ou les statuts. Ceci correspond au code indiqué par le
clignotement des LED.
10.1.4 Icônes de statut
Les icônes de statut montrent continuellement le statut des fonctions et
des modes.

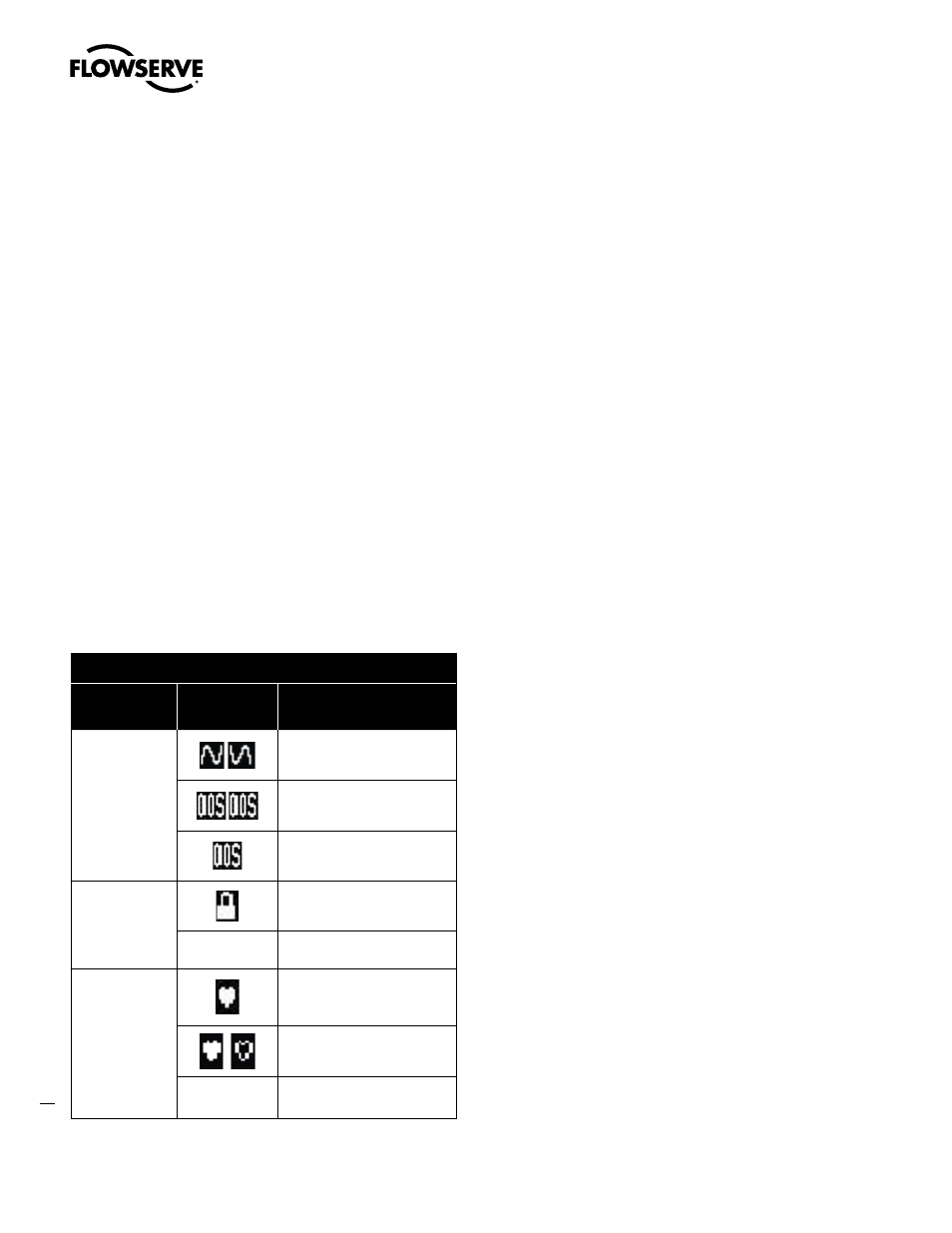

Tableau. 12 : Icônes d'état
Localisation de
l'icône
Icône Signification de l'icône
Commande
Source
Commande source analogique
Mode commande numérique
Hors service
Pression
Contrôle
Blocage du contrôle de la
pression
(blanc)
Non blocage du contrôle de la
pression
HART
Communications
Communications HART
actuellement
en cours
Mode rafale en cours
(blanc)
Pas de communication HART
actuellement en cours
Command Source Icons – Le positionneur est en mode de commande
analogique s'il utilise le signal 4-20 mA pour contrôler la position de
la vanne. En mode de commande numérique, le positionneur ignore la
commande en 4-20 et répond à la commande de position donnée par
le protocole HART. En mode hors service, le positionneur est en train
d'effectuer une calibration, une signature, un test de course partielle ou
est en état de retour aux paramètres usine.
Pressure Control – Quand la position de la vanne devient très proche
de la position commandée, l'algorithme de positionnement va changer
vers le contrôle de la pression. Ceci signifie que les pressions seront
maintenues constantes (bloquées), améliorant ainsi la stabilité de la
position de la vanne. Le point auquel le contrôle de pression est bloqué
dépend du sélecteur de la stabilité de la vanne sur le positionneur. Quand
le sélecteur est positionné à “Lo Friction”, le point de blocage s'ajuste
automatiquement pour optimiser la précision. Quand le sélecteur est
positionné à “Hi Friction” et que la déviation est plus petite que +/- 1.0%,
la pression se bloque. Ces valeurs peuvent être ajustées en utilisant le
menu ou DTM. Voir section 10.3.7 CONFIGURATION (CONTRÔLE DE
PRESSION).
HART Communications Icons – Quand le positionneur est en train
d'envoyer ou de recevoir des données via le protocole de communication
HART, une icône sera montrée. Pendant le mode rafale, une icône
clignotante sera montrée.
10.1.5 Ajuster le contraste de l'écran
Pour ajuster le contraste de l'écran, maintenez le bouton ◄ Back pendant
3 secondes. Utilisez les boutons ▲ Up et ▼ Down pour ajuster le
contraste. Appuyez sur le bouton
► ACCEPT/QUICK-CAL pour accepter les réglages.
