Flowserve 420 IOM Logix - Manuel (Page 13)

13
Positionneur Digital Logix ® 420 FCD LGFRIM0106-06– 12/13
flowserve.com
7.2.2 : Qualités des câbles
Le positionneur digital Logix 420 utilise le protocole de communication
HART. Ce signal de communication est surimposé sur le signal du courant
4-20 mA . Les deux fréquences utilisées par le protocole HART sont 1200
Hz et 2200 Hz. Afin de prévenir la distorsion du signal de communication
HART, la capacité du câble et les limites de longueur du câble doivent
être calculées. La longueur du câble doit être limitée si la capacité est
trop importante. La sélection d'un câble avec une capacitance plus faible/
section plus faible permettra de tirer des câbles plus longs. En plus de
la capacité du câble, la résistance du réseau a également un effet sur les
longueurs de câble possibles.

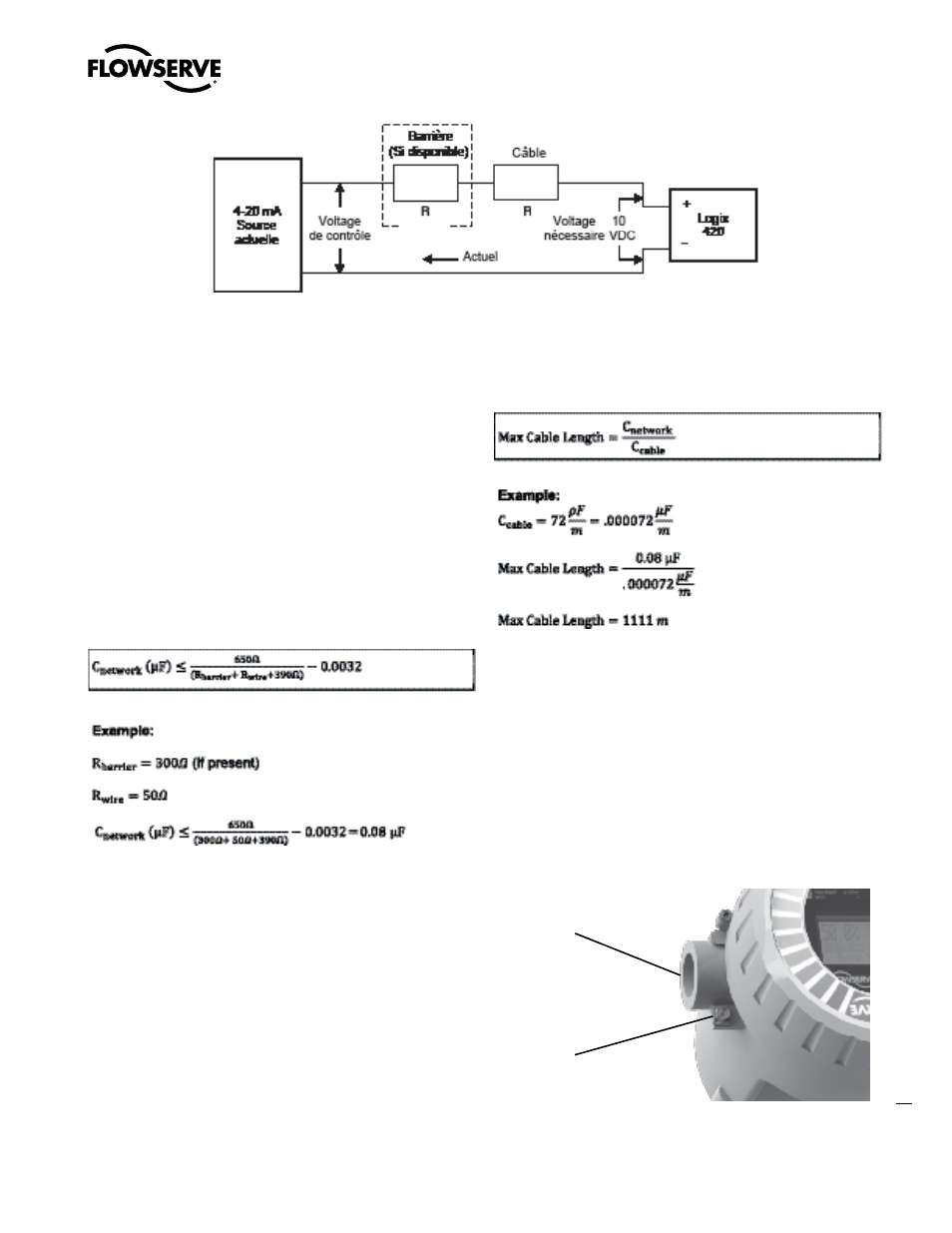

Afin de calculer la capacité maximale du réseau, utilisez la formule
suivante :
Équation 2
Afin de calculer la longueur maximale du câble, utilisez la formule suivante :
Équation 3
Pour contrôler la résistance du câble, un câble de type 24 AWG doit être
utilisé pour des longueurs inférieures à 1500 mètres. Si les longueurs de
câble sont supérieures à 1500 mètres, un câble de type 20 AWG doit être
utilisé.
Le signal du courant d'entrée de la boucle interne connecté au
positionneur digital Logix 420 doit utiliser un câble blindé. Les blindages
doivent être reliés à la terre à seulement une des fins de câble afin de
permettre l'effacement du bruit électrique de l'environnement sur le
câble. En général, un câble blindé doit être connecté à la source, pas au
positionneur.
Figure 7 : Voltage nécessaire
Figure 8 : Conduit et mise à la terre
Terminal de
mise à la terre
Connexions
des conduits
