commande d'entrée. Pour sélectionner une des autres options de courbe,
utilisez le menu LCD, un appareil portable ou le logiciel ValveSight DTM.
Pour modifier la courbe particulière, utilisez le DTM. Voir section 10.2.6
Configuration (caractérisation) pour plus d'information.
8.3.4 Sélecteur d'auto-adaptation
Ce sélecteur contrôle si le positionneur va automatiquement s'adapter
seul durant la phase de calibration de course (Quick-Cal), ou utiliser les
paramètres prédéfinis.
On – Sélectionner On permet une fonction d'auto-adaptation qui
déterminera automatiquement les valeurs de gain du positionneur. Cette
auto-adaptation sera fondée sur les paramètres de réponse mesurés
durant la dernière Quick-Cal. La réponse de la vanne est une combinaison
de ces paramètres de réponse et de la position actuelle du sélecteur de
GAIN
Off – Sélectionner Off oblige le positionneur à utiliser un des paramètres
prédéfinis en usine et qui détermine la position du sélecteur de GAIN.
Les paramètres “B” à “J” sont des paramètres prédéfinis de plus en
plus élevés. La sélection “A” sur le sélecteur de gain pendant une
Quick-Cal permet à l'utilisateur d'utiliser et de préserver les gains ajustés
manuellement.
Voir section 8.4 CALIBRATION DE COURSE pour plus de détails.
NOTE : Le sélecteur de gain est "vivant", ce qui signifie que quelle que
soit la position du sélecteur d'auto-adaptation, la valeur de gain peut être
ajustée à tout moment durant la marche en modifiant la position de ce
sélecteur de GAIN
8.3.5 Sélecteur Quick Calibration
Ce sélecteur sélectionne entre les modes de calibration automatique ou
manuelle.
Auto – Utilisez le paramètre Auto si la position complètement ouverte de la
vanne a un dispositif mécanique d'arrêt. Ceci est habituel pour la plupart
des vannes. En mode Auto, durant une calibration de course (Quick-Cal),
le positionneur va fermer complètement la vanne et enregistrer la position
0 %.
Jog – Utilisez le paramètre Jog (Manuel) si la position complètement
ouverte de la vanne n'a pas de dispositif mécanique d'arrêt mais doit
être définie manuellement. En mode Jog durant une calibration de
course (Quick-Cal), le positionneur va fermer complètement la vanne et
enregistrer la position 0 %, ensuite attendre que l'utilisateur bouge la
vanne à la position 100 % ouverte en utilisant les boutons
▲ Up et ▼
Down. Appuyez sur le bouton ► ACCEPT/QUICK-CAL pour accepter la
position 100 %.
Voir section 8.4 CALIBRATION DE COURSE pour plus de détails.
8.3.6 Sélecteur de stabilité de vanne
Ce sélecteur ajuste l'algorithme de contrôle de position du positionneur
à utiliser avec des vannes de contrôle à friction faible ou avec des vannes
automatiques à haute friction.
Lo Friction – Placer le sélecteur sur Lo Friction permet d'optimiser la
réponse pour une vanne de contrôle à friction faible et haute performance.
Ces paramètres fournissent des temps de réponse optimum quand ils
sont utilisés avec la plupart des vannes de contrôle à friction faible.
Hi Friction – Placer le sélecteur sur Hi Friction permet d'optimiser la
réponse pour des vannes et des actionneurs avec des hauts niveaux de
friction. Ces paramètres ralentissent doucement la réponse et arrêteront
normalement les cycles de limites qui interviennent sur les vannes à
friction haute. Voir section 10.2.7 CONFIGURATION (CONTRÔLE DE
PRESSION) pour plus d'information.
8.3.7 Sélecteur complémentaire
Si des fonctions spéciales ont été achetées, elles peuvent être contrôlées
par ce sélecteur. Voir la documentation associée pour plus de détails.
8.4 Calibration de course
Le bouton ► ACCEPT/QUICK-CAL est utilisé pour initialiser la
calibration de course automatique. La calibration de course détermine
les positions fermée (0 %) et ouverte (100 %) de la vanne et récolte des
informations sur la réponse de la vanne (par exemple le temps de course
de la vanne) afin de déterminer les gains. Les gains sont définis alors
automatiquement. Après une calibration de course, le positionneur est
prêt pour le contrôle.
Pour effectuer une Quick-Cal, assurez-vous en premier lieu que le
sélecteur Quick Calibration est sur la position Auto ou Jog (pour ajuster
manuellement les limites de la course) comme requis. Appuyez et
maintenez le bouton
► ACCEPT/QUICK-CAL pendant approximativement
3 secondes. Ceci initiera la calibration automatique de la course. Pendant
le déroulement de la calibration, les LED vont indiquer des codes de statut
par leur clignotement suivant la progression de la calibration. Voir section
14.3 DESCRIPTIONS DES CODES DE STATUT pour une explication des
séquences des codes de statut.
La calibration initiale d'actionneurs très grands ou très petits peut exiger
plusieurs tentatives de calibration et les effectuera automatiquement.
Le positionneur s'adapte à la performance de l'actionneur et commence
chaque calibration là où la dernière tentative s'est terminée. Dans le cas
d'une installation initiale, il est recommandé qu'après une calibration
réussie, une autre calibration complémentaire soit effectuée afin
d'optimiser les performances.

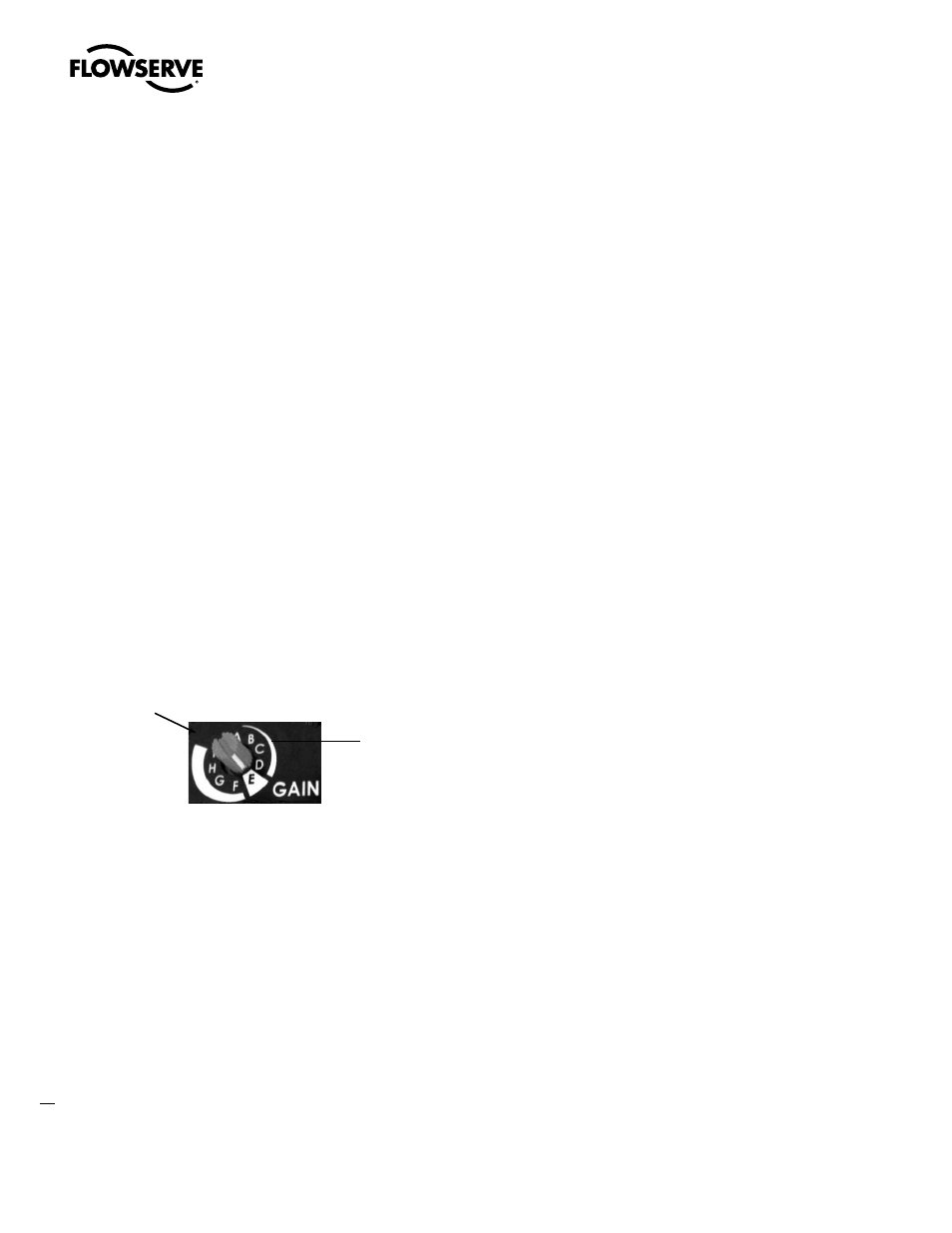

Figure 10 : Sélecteur de gain
Plus
Réactive
Plus
Stable
