MANUEL D'UTILISATION BP FRANÇAIS 85392726 10-09
Page 13 de 44
flowserve.com
3.3.10 Accessoires
Des accessoires peuvent être installés lorsqu'ils sont
spécifiés par le client.
3.4 Performances et limites
opérationnelles
Ce produit a été sélectionné pour répondre aux
spécifications de votre ordre d'achat, voir la section 1.5.
Les données suivantes sont incluses à titre d'information
supplémentaire pour vous aider dans l'installation.
Généralement, ces données dépendent de la
température, des matériaux et du type d'étanchéité.
Si nécessaire, Flowserve peut vous donner une
spécification définitive pour votre application particulière.
3.4.1 Limites opérationnelles
Température de fonctionnement: 425 °C (820 ° F).
Vitesse maximale de la pompe: 6000 r/min.
Pression maximale de fonctionnement:
29 MPa (4260 psi)
4 INSTALLATION
L'équipement fonctionnant en zone dangereuse
doit respecter les réglementations de protection contre
les explosions. Voir section 1.6.4, Produits utilisés dans
des atmosphères potentiellement explosives.
4.1 Implantation
La pompe doit être placée de sorte qu'elle soit
facilement accessible pour l'inspection en cours de
fonctionnement tout en accordant l'attention voulue à
l'opportunité de simplifier le dispositif d'aspiration et
de refoulement.
Il doit y avoir suffisamment de place pour permettre
l'utilisation d'un pont de levage ou d'un autre
dispositif de capacité suffisante pour soulever les
pièces lourdes de l'unité. Voir le plan de dispositions
générales pour le groupe de pompage.
4.2 Assemblage
Pour des groupes motopompe montés sur châssis, les
éléments qui constituent l’accouplement sont fournis
séparément. Il appartient à l'installateur de raccorder le
moteur à la pompe et de les aligner comme indiqué en
section 4.5.2, Méthodes d'alignement.
4.3 Fondation
Il existe différentes méthodes pour
installer des groupes de pompes sur leurs fondations.
Le choix dépendra de la taille du groupe, de son
emplacement et du niveau de bruit/vibration admissible.
Le non-respect des règles de l'art relatives à une
fondation correcte et à une bonne assise peut conduire
à une défaillance de la pompe et par conséquent à
l'annulation des conditions de garantie.
Les conditions suivantes doivent être respectées:
a) La plaque de base doit être montée sur une
fondation solide, soit une dalle de ciment
d'épaisseur et de qualité appropriées, soit sur
une structure métallique robuste. (Elle NE DOIT
PAS se déformer ou être tirée vers le bas sur la
surface de la fondation, mais elle doit être bien
soutenue pour maintenir l'alignement initial.)
b) Installer la plaque de base sur des plaques
uniformément espacées et placées à côté des
boulons d'ancrage.
c) Mettre à niveau en plaçant des cales entre la
plaque de base et les plaques.
d) La pompe et le moteur d'entraînement ont été
alignés avant leur expédition; cependant on doit
vérifier l'alignement de la pompe et du demi-
accouplement du moteur. S'il est incorrect, ceci
indique que la plaque de base s'est déformée et
qu'elle doit être corrigée en modifiant le nombre
et l'emplacement des cales.
e) Si elles ne sont pas fournies, des protections doivent
être installées comme nécessaires pour répondre
aux exigences de ISO 12100 et EN963.
4.4 Scellement
Le scellement au ciment assure un contact solide
entre le groupe et les fondations, empêche le
déplacement latéral de l'équipement en
fonctionnement et amortit les vibrations résonnantes.
4.4.1 Préparation de la fondation
a) Ébréchez la surface de la fondation sur environ 10
à 20 mm (0.40 à 0.80 in). La surface de la
fondation sera raisonnablement rude, sans pour
autant nuire à la mise en place correcte du coulis.
b) Construisez des lits de mortier pour installer les
garnitures parallèles, comme illustré dans la
figure 4-3. Pour le positionnement des garnitures
parallèles, voir les figures 4-1 et 4-2.

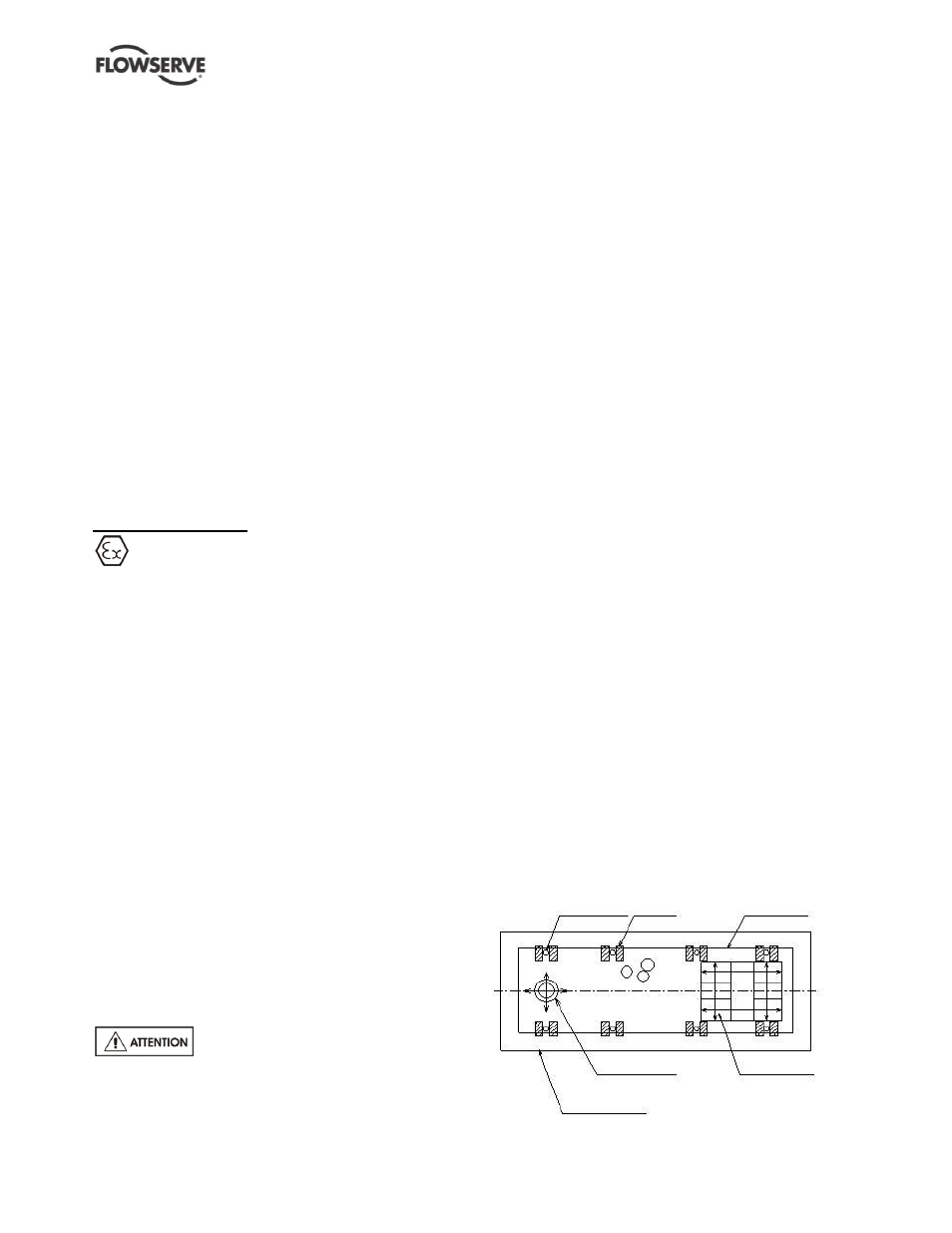

Point de levage
Garniture Plaque de base
Fondation
Point de levage
Boulon d’ancrage
Figure 4-1
