MANUEL D’UTILISATION MEN/MHP, MEN-TI, ME-TI, FRANCAIS 71576398 - 11/09
Page 16 de 40 flowserve.com
4.5.3 Contrôle final
a) Contrôler le serrage des boulons d'ancrage. Les
resserrer si nécessaire.
b) Contrôler que les obturateurs sur les brides
d’aspiration et de refoulement soient bien enlevés.
c) Contrôler le parallélisme et la concordance des
trous des brides de la tuyauterie avec celles de la
pompe.
d) Serrer les brides d’aspiration et de refoulement.
e) Contrôler l'alignement pompe-moteur suivant la
procédure § 4.4.2.
Rectifier si nécessaire en intervenant sur le moteur
seul !
f) Si prévu, raccorder les tuyauteries de service
(hydrauliques, pneumatiques, système d'étanchéité).
g) Contrôler l'étanchéité et la fonctionnalité des
tuyauteries auxiliaires.
4.6 Branchements électriques
Les branchements électriques ainsi
que les mises à la terre seront réalisés par un
électricien qualifié, conformément à la
réglementation locale en vigueur.
Il est important de bien connaître la
DIRECTIVE EUROPEENNE sur la compatibilité
électromagnétique au moment du câblage et de
l'installation de l'équipement sur le site.
On doit s'assurer que les techniques utilisées au
cours du câblage et de l'installation n'augmentent
pas les émissions électromagnétiques ou ne
diminuent pas l'immunité électromagnétique de
l'équipement, des câbles ou des équipements
connectés. En cas de doute, contacter Flowserve
pour demander conseil.
L'installation comportera tous les dispositifs de
sécurité appropriés, tels que relais de protection
magnétiques, de surintensité, de courant de fuites et
autres... S'assurer que l'alimentation correspond
bien à la puissance de l'armoire électrique soit 5
kVA (220 V).
Un dispositif de protection électrique doit être
installé.
Effectuer le raccordement de la mise à la terre
suivant les réglementations locales en vigueur.
4.7 Raccordement
Procéder au raccordement sur le bornier suivant
notice 71576402 01-06.
Raccordement de l'armoire au secteur, en vérifiant
la tension d'alimentation Bornes n° 39 et 40 (220
volts mono).
Raccordement du signal de démarrage :
Borne double n° 11 : pressostat N° 1 les contacts à
ouverture de ces pressostats doivent être libres de
potentiel.
Borne double n° 12 : pressostat N° 2
Les prescriptions actuelles demandent
le démarrage par ouverture du contact du signal de
démarrage. Les groupes sont livrés conformes à
cette disposition.
Informations à raccorder dans l’armoire :
Raccordement sonde niveau réservoir de reprise sur
borne double n° 15. Le contact sera ouvert lorsqu'il y
aura manque d'eau dans la réserve principale et
libre de potentiel.
L’ouverture du circuit contrôlant le
niveau du bac d’amorçage crée un démarrage du
moteur.
Options :
Raccordement sonde niveau bas du bac d’amorçage
sur borne double n° 16. Le contact sera ouvert
lorsqu'il y aura manque d'eau dans le bas du bac
d’amorçage et libre de potentiel.
Raccordement ventelle ou registre de ventilation sur
borne double n° 43 et 44 (servomoteur 220 V).
Raccordement fin de course ouverture ventelles sur
borne double n° 15. Le contact sera fermé lorsque
les ventelles d'aération seront ouvertes et libre de
potentiel.

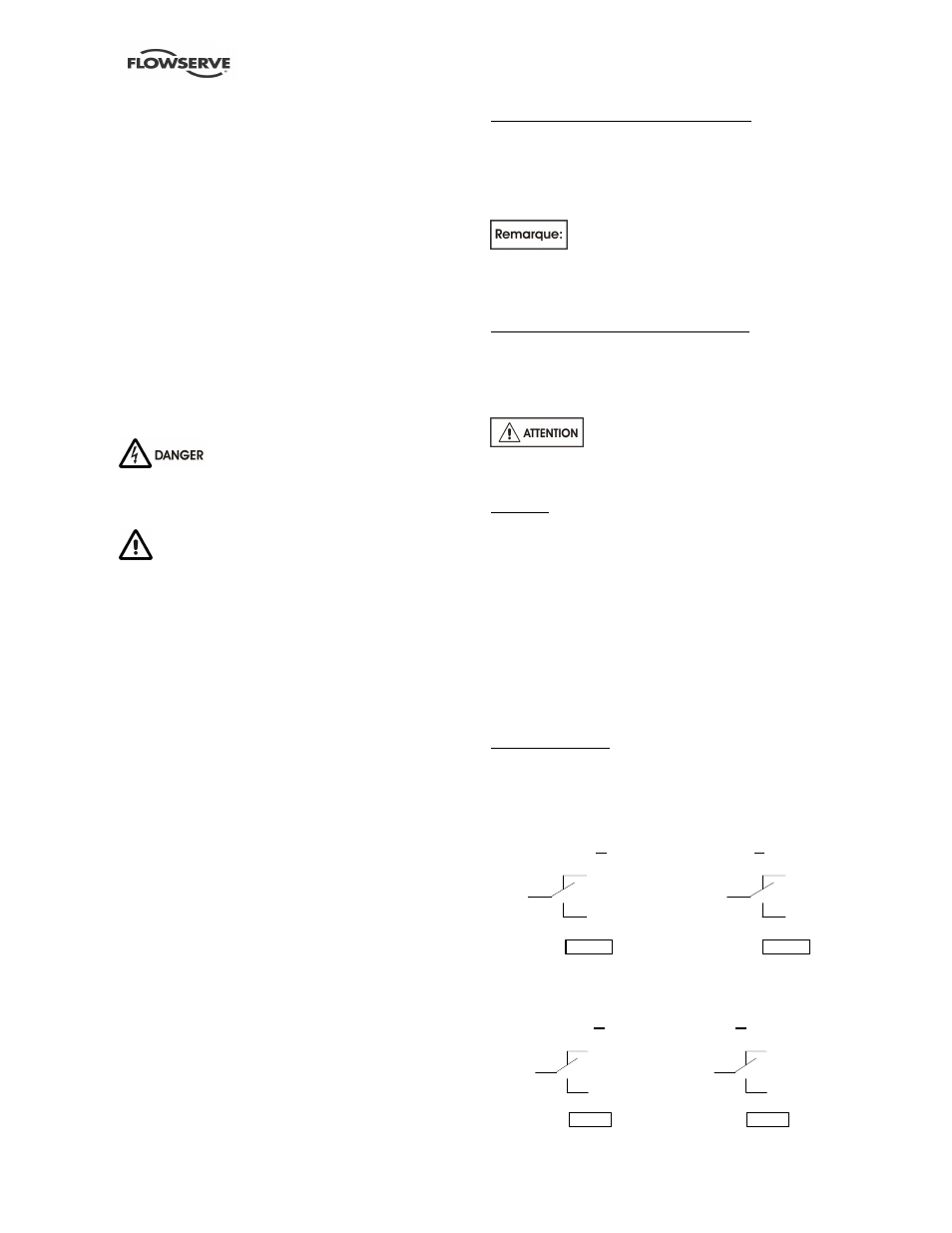

Report d’alarmes :
Tous les reports d'alarmes sont proposés sur 2
contacts inverseurs (A et B) par 2 bornes triples.
Raccordement de l'information Marche moteur sur
bornes n° 35 et n° 36
A B
1 0 4 1 0 7
1 0 5 1 0 8
1 0 6 1 0 9
3 5 3 6
Raccordement de l'information Défaut non
automatique sur bornes n° 33 et n° 34
A B
9 8 1 0 1
9 9 1 0 2
1 0 0 1 0 3
3 3 3 4
