MANUEL D’UTILISATION MEN/MHP, MEN-TI, ME-TI, FRANCAIS 71576398 - 11/09


Page 10 de 40

flowserve.com

3 DESCRIPTIF DE LA POMPE

Se référer à la notice standard si la

pompe utilisée est différente de celles indiquées ci-
après. Dans tous les cas, la température du liquide
reste limitée à 25 °C.


3.1 Descriptif et restrictions d'utilisation

Groupe motopompe centrifuge conçu pour le
pompage d'eau prélevée sur un réseau d'adduction
d'eau propre, non agressive et non chargée.

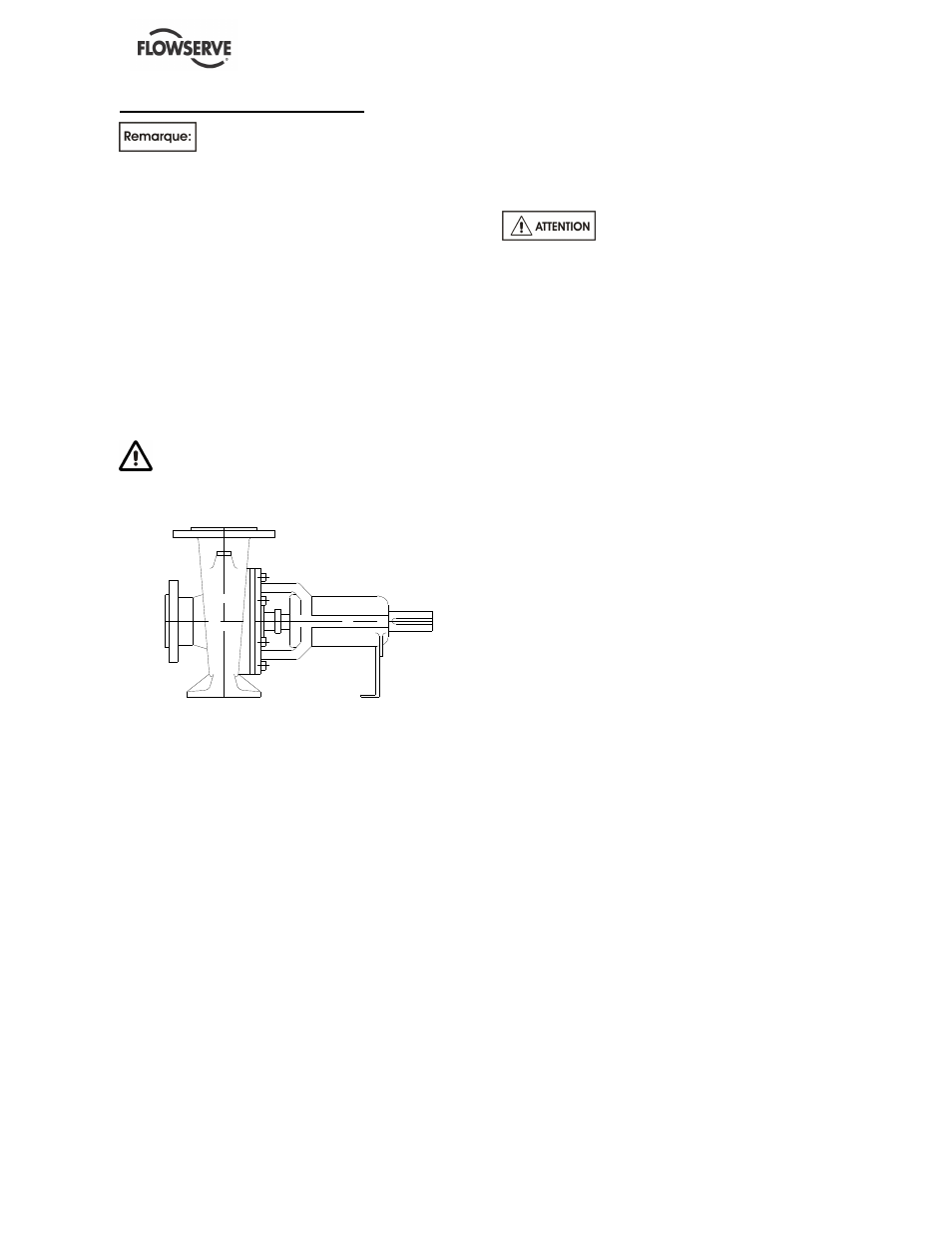

La pompe MEN ou MEN-TI ou ME-TI ou MHP est
une pompe centrifuge monocellulaire à aspiration
axiale et refoulement vertical. Le corps de pompe
volute, les orifices d'aspiration et de refoulement
ainsi que les pattes de fixation sont conformes en
dimensions aux normes : DIN 24225 et NF EN 733
(sauf ME-TI et MHP).

La pompe doit être installée dans un endroit

non explosible, à l'abri des intempéries, dans un
endroit sans poussière, sans vibration et aéré.


La fiabilité de la machine livrée ne peut être garantie
que si celle-ci est utilisée et entretenue suivant les
conditions prescrites dans ce manuel. Les valeurs
maximales spécifiées dans ce manuel ne doivent
jamais être dépassées.

* Pression maximale de service au refoulement :

- MEN, MEN-TI

: 16 bars

- ME-TI 200-400, ME-TI 250-400, ME-TI 200-500,
ME-TI 250-500 Fonte GL : 12 bars

- ME-TI 200-400 et ME-TI 250-400
Fonte GS : 12 bars

- ME-TI 200-500, ME-TI 250-500
Fonte GS : 15 bars

- MHP.. : 16 bars

* Pression maximale de service à
l'aspiration

: 10 bars


* Température maximale du liquide
pompé

: 25 °C

*Teneur maximale de particules
solides en suspension : 50 g/m

3


* Densité : 1

* Viscosité : 1 mm²/s

La vitesse nominale est celle

définie sur la plaque signalétique de la pompe.
