3.2 Plaque signalétique

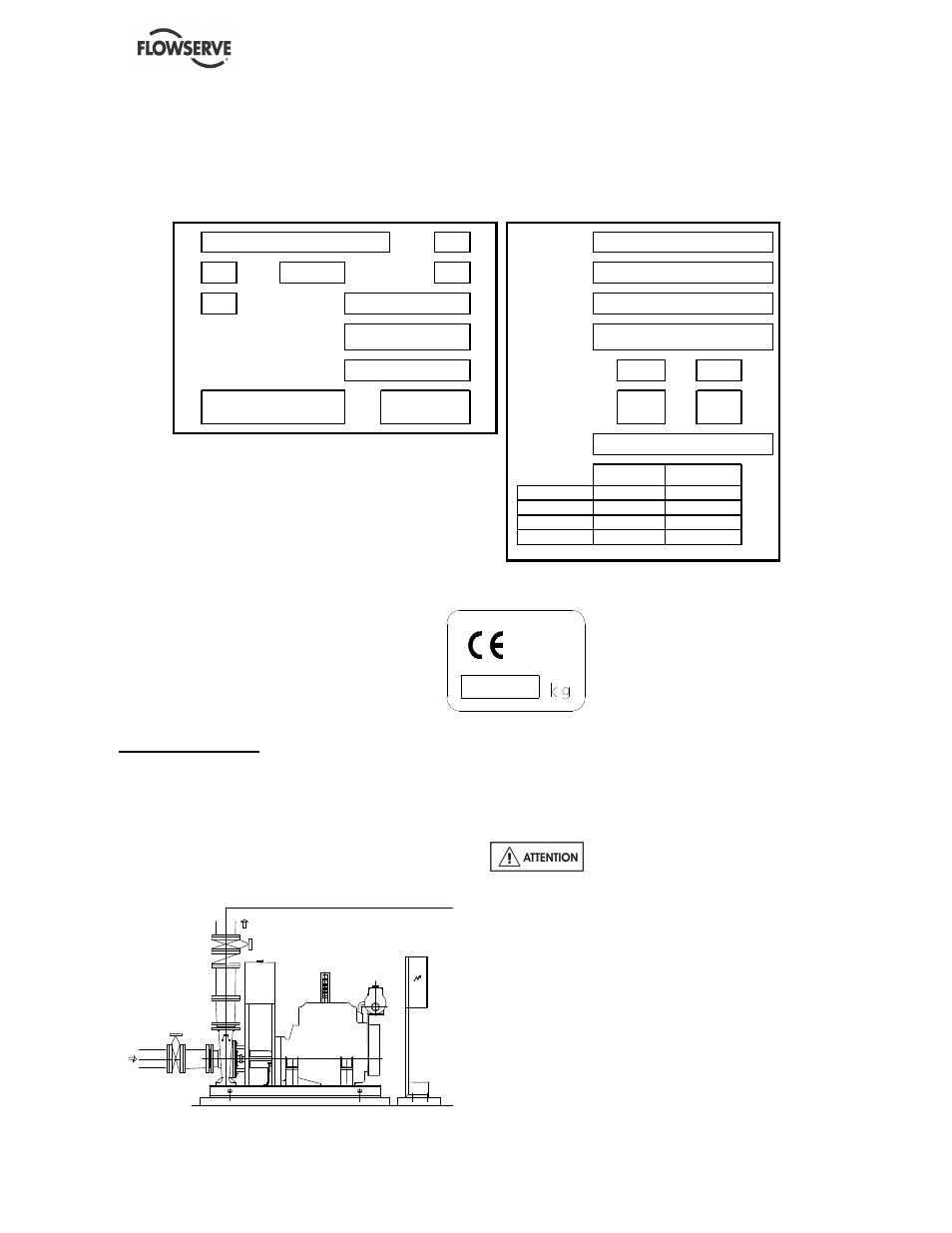

Les dimensions de la pompe seront gravées sur la plaque signalétique comme indiquée ci-dessous :
Chaque pompe est fournie avec la plaque signalétique suivante :
Pompe Groupe
Type kg Refer.
Q m3/h min-1 Pr.max bar Année N Fab
H m
Temp. °C
max/min
Type Norme
Roulement
rad/but
Type Moteur
Année + fab Puissance Nom. KW à min-1
Puissance Max. KW à min-1
Type Pompe
Q m3/h
H m
rendt %
P KW
100% 130%
Chaque groupe est muni d'une plaque :
Masse du groupe
4 INSTALLATION
4.1 Emplacement
La pompe sera installée en prévoyant un accès aisé
et de l'espace pour la ventilation, l'exploitation, la
maintenance et le contrôle, et assez de hauteur pour
tous travaux de manutention. L'emplacement sera
aussi proche que possible de la prise d'aspiration, et
des ventilations.
Désolidariser le support armoire du support pompe
en retirant les boulons de fixation. Le support
armoire doit être décalé par rapport au socle moteur
pompe.
4.2 Fondations
Il existe différentes méthodes pour
installer un groupe motopompe sur son massif. Le
choix dépendra de la taille du groupe du type
d’installation et du niveau de bruit/vibration
admissible. Le non respect des règles de l’art
relatives à une fondation correcte et à une bonne
assise conduit à une défaillance de la pompe et par
conséquent à l’annulation des conditions de
garantie.
Le socle devra être installé sur une assise rigide, en
béton de qualité et d'épaisseur convenable ou sur
une assise en acier rigide.
Le socle ne sera pas déformé sur sa fondation, mais
posé sur celle-ci, afin de maintenir l'alignement
d'origine du groupe moteur et pompe.
