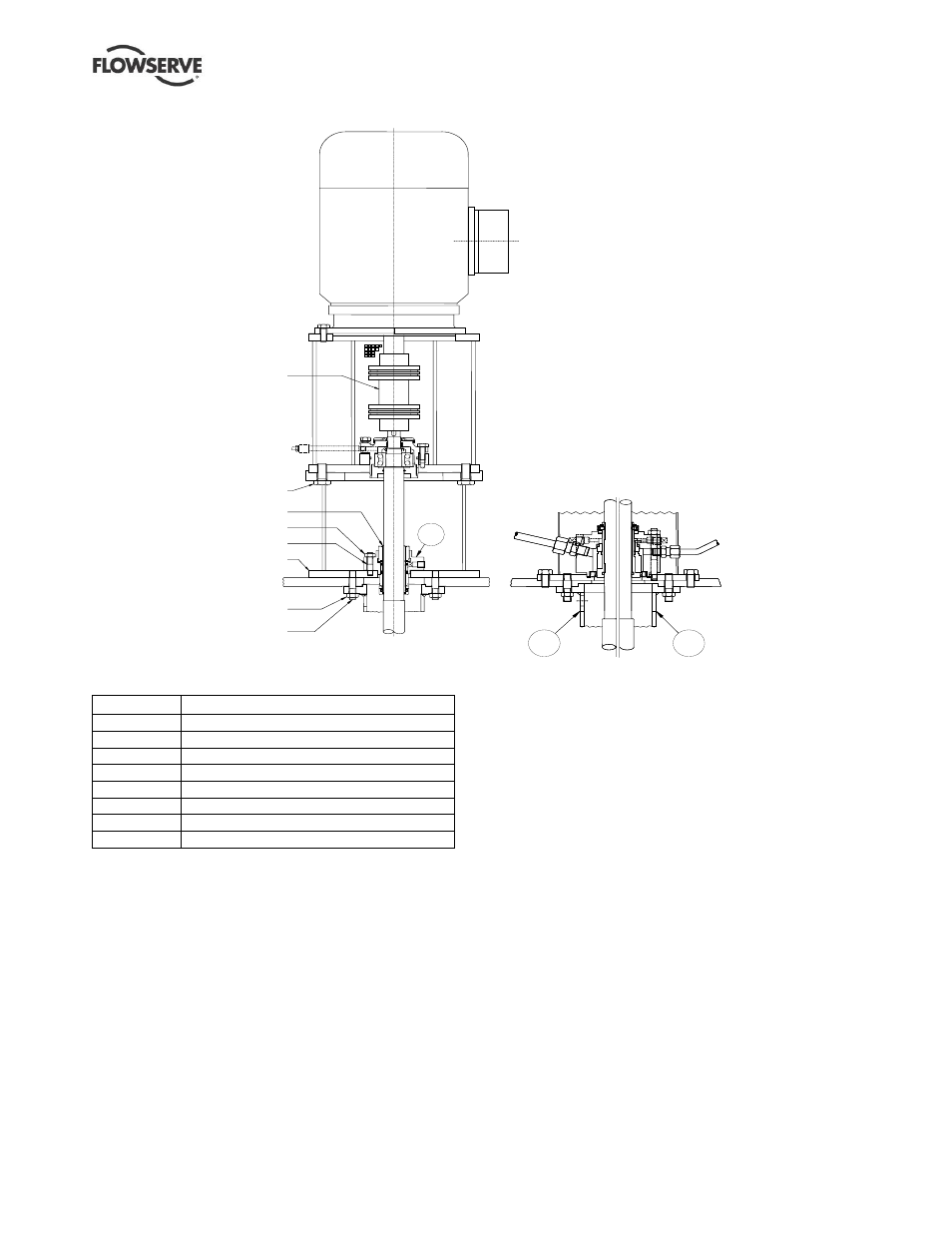

8.6.2 Accessoires supplémentaires CPXV (bague entretoise)
7000.1
C B
6570.9
4200
3160.2
6572.2
6580.2
6572.1
A
6580.3
(Demi-coupe) (Demi-coupe)
Item Désignation
3160.2 Piédestal moteur (spacer)
4200 Garniture mécanique
6570.9 Vis (entretoise/lanterne-support de moteur)
6580.3 Ecrou ( couvercle d’étanchéité)
6580.2 Ecrou (colonne/semelle)
6572.2 Goujon ( couvercle d’étanchéité)
6572.3 Goujon (colonne/semelle)
7000.1 Accouplement, type entretoise
Pièces version spéciale CPXV

bague entretoise

garniture mécanique cartouche
A. propriétaire
B. FPD non équilibré
C. FPD équilibré (si ajusté)
