MANUEL D'UTILISATION CPXV et CPXRV FRANÇAIS 71569194 07-14
Page 37 de 48
flowserve.com
8 NOMENCLATURE DES PLANS
8.1 CPXV

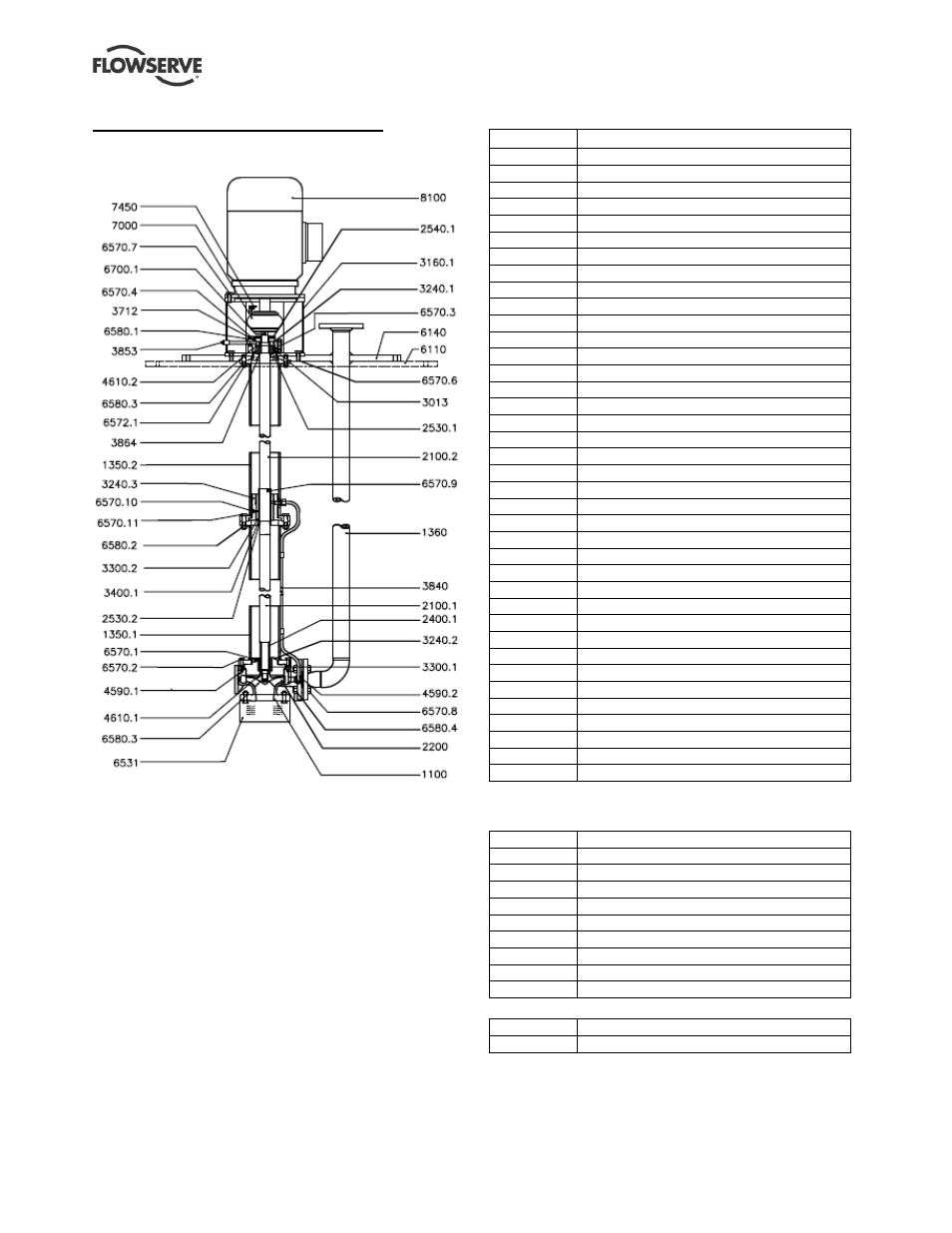

Croquis issus de B736/048, feuillet 1, rev H
8.1.1 Nomenclature des pièces CPXV
Item Désignation
1100 Corps de pompe
1350.1 Tube colonne (bas)
1360 Tube de décharge
2100.1 Arbre
2200 Roue
2400.1 Chemise
2400.3 Chemise *
2530.1 Bague de rétention
2540.1 Déflecteur côté accouplement (liquide)
3013 Roulement de butée
3160.1 Piédestal moteur
3240.1 Support de roulement
3240.2 Support de roulement
3300.1 Coussinet de portée
3712 Ecrou de roulement
3840 Tube de lubrification
3853 Embout graisseur
3864 Contention de graisse (bagues)
4590.1 Joint plat de corps
4590.2 Joint plat de corps
4610.1 Joint torique
4610.2 Joint torique
6140 Semelle
6570.1 Vis
6570.2 Vis
6570.3 Vis
6570.4 Vis
6570.6 Vis
6570.7 Vis
6570.8 Vis
6572.1 Goujon
6580.1 Ecrou
6580.3 Ecrou
6580.4 Ecrou
6700.1 Clavette
7000 Accouplement
7450 Protection
8100 Moteur
* Non montré. (Note: le manchon de roulement de butée n’est pas
nécessaire sur les arbres de taille 1 et 2.)
Pièces de portée intermédiaire (si nécessaire)
1350.2 Tube colonne
2100.2 Arbre
2530.2 Bague de rétention
3240.3 Support de portée
3300.2 Coussinet de portée (intermédiaire)
3400.1 Manchon de portée (intermédiaire)
6570.9 Vis
6570.10 Vis
6570.11 Vis
6580.2 Ecrou
Piece optionnelle
6531 Crépine de succion
6110 Plaque de base
