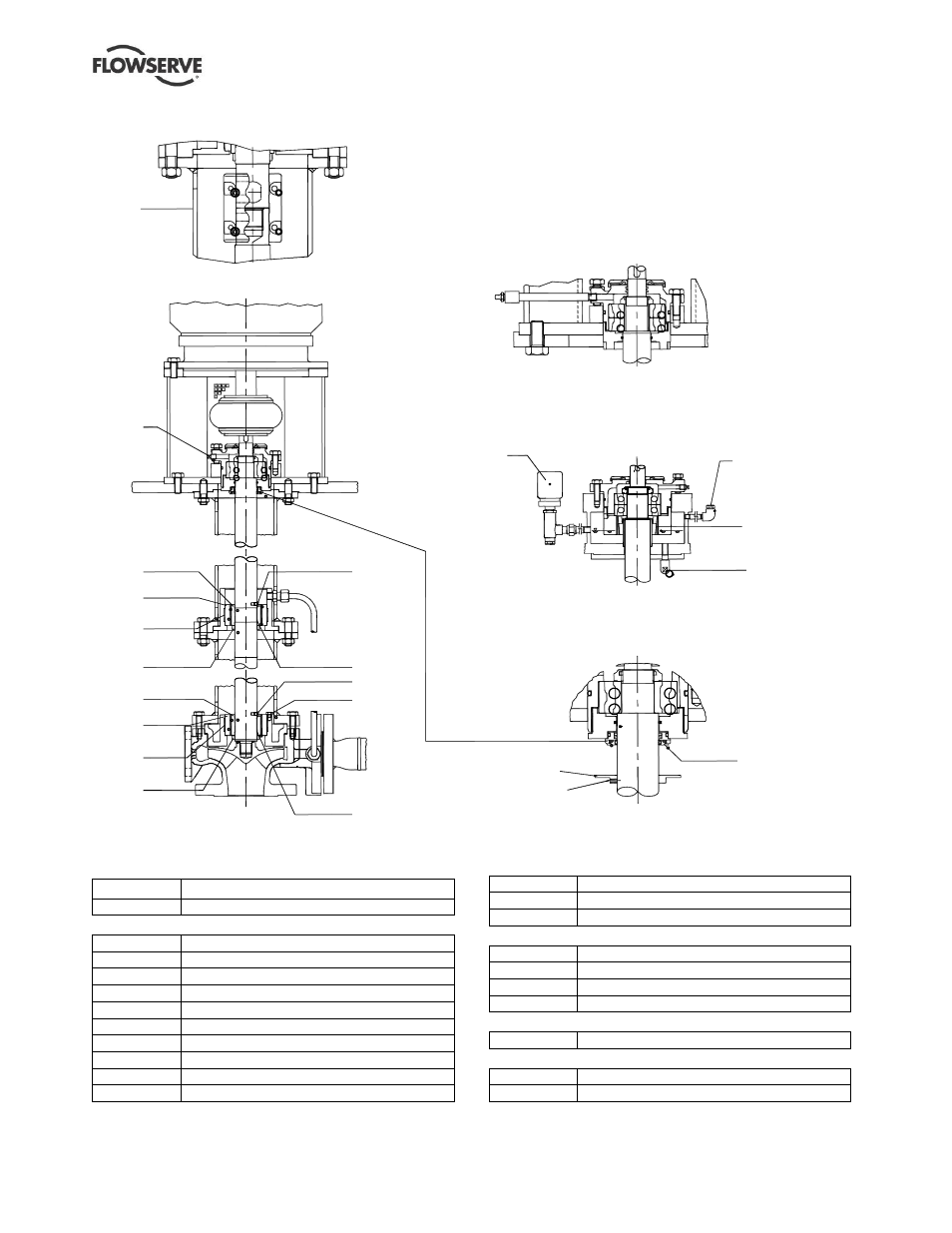

8.5 CPXV et CPXRV options de roulement
4330
241.4
2530.3
241.3
3300.1
3400.1
2530.2
3400.2
3300.2
241.1
6569.1
6570.10
241.2
6570.11
6570.12
PAIR OF 40° ANGULAR CONTACT BEARINGS,
GREASE LUBRICATED.
(NO SLEEVE (2400.3) FITTED ON SHAFT
SIZES 1 & 2)
PAIR OF 40° ANGULAR CONTACT BEARINGS
WITH OIL LUBRICATION OPTION.
(NO SLEEVE FITTED ON SHAFT SIZES 1 & 2)
PROPRIATORY LABYRINTH RING
FITTED INTO RETAINING RING,
SHOWN WITH OPTIONAL FLINGER
SHAFT RIGID COUPLING
4223
6569.3
6569.2
3855
7120
2540.2
6570.13
Option d’accouplement rigide
Item Désignation
7120 Accouplement rigide (coupe)
Option de palier linéaire carbure de silicium
241.2 Bague de tolérance
241.3 Bague de tolérance
241.4 Bague de tolérance
2530.2 Bague de tolérance
2530.3 Bague de tolérance
3300.1 Coussinet de portée
3300.2 Coussinet de portée (intermédiaire)
3400.1 Manchon de portée
3400.2 Manchon de portée (intermédiaire)
6569.1 Bouchon
6570.10 Vis
6570.11 Vis
6570.12 Vis
Option de lubrification à l’huile
3855 Graisseur à niveau constant
4223 Bague de pompage
6569.2 Bouchon (reniflard)
6569.3 Bouchon (vidange)
Option de bague labyrinthe
4330 Bague labyrinthe
Option de déflecteur (faibles profondeurs)
2540.2 Déflecteur côté pompe
6570.13 Vis
Bague labyrinthe propriétaire installée dans une bague
de rétention présentée avec un déflecteur optionnel
Paire de roulement à contact angulaire avec
l’option de lubrification à l’huile. (Aucun
manchon [2400.3] n’est installé sur les arbres
de taille 1 et 2.
Paire de roulement à contact angulaire lubrifié à
la graisse. (Aucun manchon [2400.3] n’est
installé sur les arbres de taille 1 et 2.)
Accouplement rigide de l’arbre
Croquis issus de B736/048, feuillet 3, rev F
