S’il y a l’option d’un accouplement rigide
supplémentaire au-dessous du palier de butée, au-
dessus du joint mécanique: celui-ci est prévu de
joints métal sur métal, qui ne permettent pas son
ajustement.

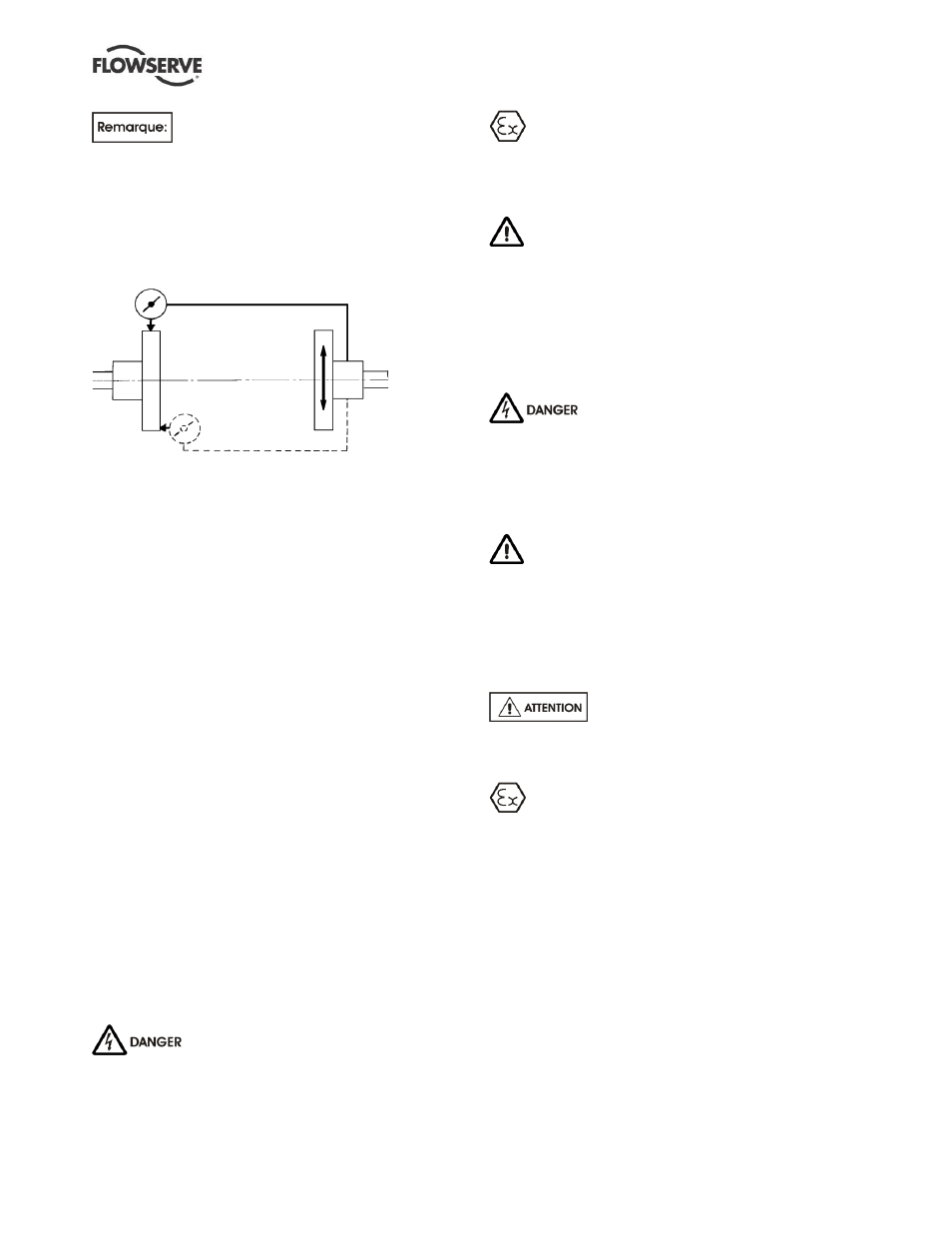

Pour les accouplements à flasques étroites utilisez un
comparateur à cadran comme indiqué. Les valeurs
d'alignement sont les maximales pour un service continu.
Parallèle
Angulaire
Limites de désalignement admissible à la température
de travail:

Alignement parallèle
- 0.25 mm (0.010 in.) de maximum de course
totale de l'indicateur ou TIR

L'alignement angulaire
- 0.3 mm (0.012 in.) de maximum de course
totale de l'indicateur ou TIR pour les
accouplements ne dépassant pas 100 mm
(4 in.) de diamètre de flasque
- 0.5 mm (0.020 in.) de maximum de course totale
de l'indicateur ou TIR pour les accouplements de
plus de 100 mm (4 in.) de diamètre de flasque
Lors de la vérification d'alignement parallèle, la
course totale de l'indicateur ou (TIR) est le double de
la valeur du déplacement réel de l'arbre.
Si l'alignement doit être ajusté, une petite marge de
réglage du moteur est disponible au niveau du
centrage du moteur, mais l'alignement est
généralement réalisé automatiquement lors de
l'assemblage. Les gros moteurs nécessitent toujours
un réajustement.
S'il n'est pas possible d'atteindre la précision
d'alignement défini, ce peut être une indication du fait
que la pompe n'a pas été installée ou manipulée
correctement.
4.6 Connexions électriques
Les connexions électriques doivent être
réalisées par un électricien qualifié en respectant les
réglementations locales, nationales et internationales.
Il est important de bien connaître la DIRECTIVE
EUROPEENNE sur les zones potentiellement explosives
pour lesquelles le respect de la norme IEC60079-14 est
une exigence supplémentaire pour l'établissement des
connexions électriques.
Il est important de bien connaître la DIRECTIVE
EUROPEENNE sur la compatibilité électromagnétique
au moment du câblage et de l'installation de l'équipement
sur le site. On doit s'assurer que les techniques utilisées
au cours du câblage et de l'installation n'augmentent pas
les émissions électromagnétiques ou ne diminuent pas
l'immunité électromagnétique de l'équipement, des
câbles ou des équipements connectés. En cas de doute,
contacter Flowserve pour demander conseil.
Le moteur électrique doit être câblé en
respectant les instructions de son fabricant (instructions
normalement fournies avec le bornier), en ce qui
concerne notamment les températures, les courants de
fuites vers la Terre et les autres dispositifs de protection
appropriés. On doit vérifier la plaque signalétique pour
s'assurer que l'alimentation électrique convient.
On doit installer un dispositif permettant un arrêt
d'urgence. Si l'ensemble contrôleur et démarreur
n'est pas fourni pré câblé au groupe de pompage, les
schémas électriques seront aussi fournis dans
l'ensemble contrôleur/démarreur.
Pour les schémas électriques des groupes de pompage
avec les contrôleurs, consulter le schéma de câblage.
Voir section 0, Sens de rotation, avant
de raccorder le moteur à l'alimentation électrique.
4.7 Systèmes de protection
On recommande d'utiliser les systèmes de
protection suivants, en particulier si la pompe est
installée dans une zone potentiellement explosive ou
en cas de pompage d'un liquide dangereux. En cas
de doute, consulter Flowserve.
S'il est possible que le système laisse a pompe
fonctionner et refouler contre une vanne fermée ou avec
un débit inférieur au débit minimum de sécurité, on doit
installer un dispositif de protection pour que la température
du liquide ne dépasse pas une valeur dangereuse.
Si une fuite de produit de la pompe ou de son
système d'étanchéité peut provoquer un danger, on
recommande d'installer un système approprié de
détection de fuite.
