8.2 CPXRV

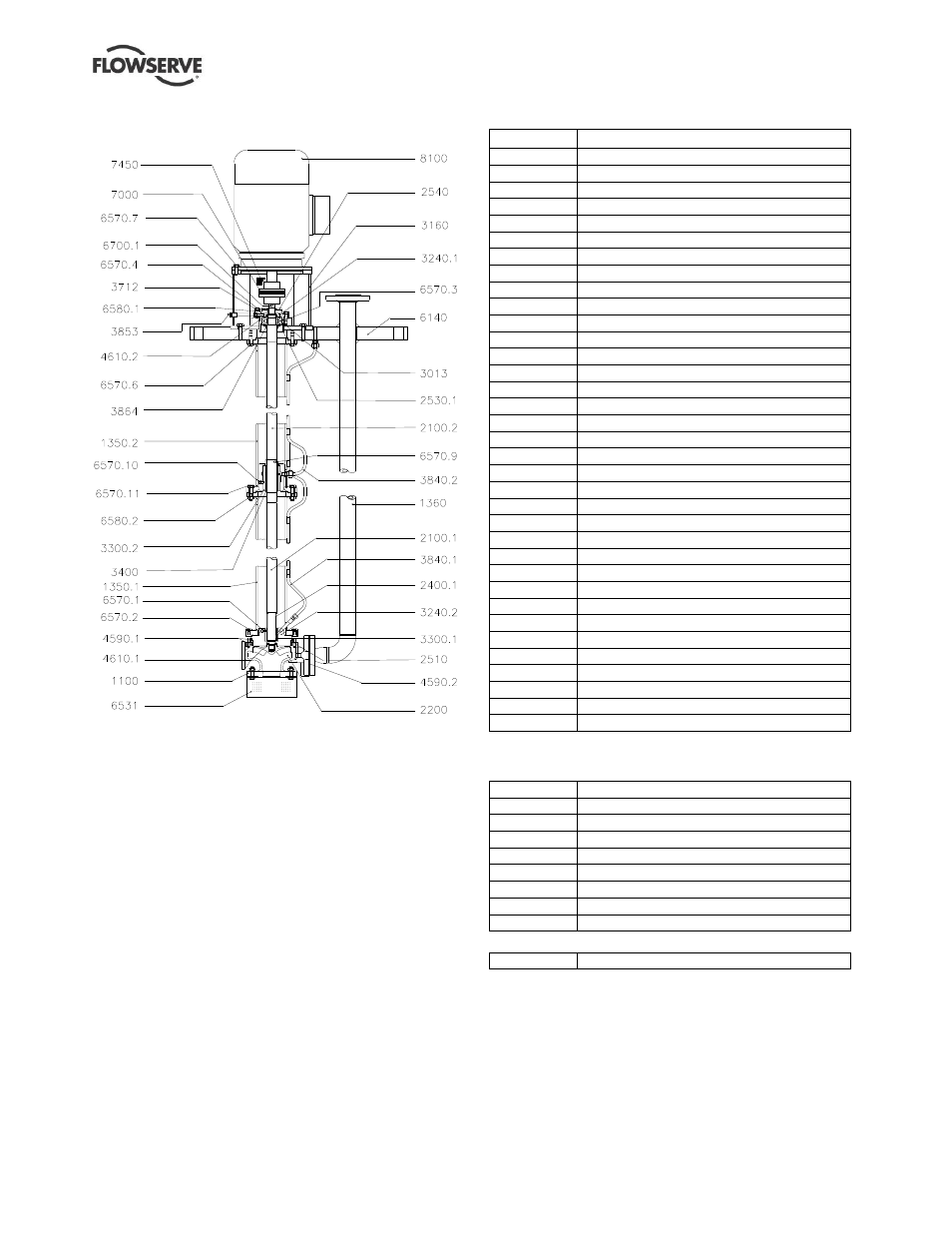

Croquis issus de B736/105, feuillet 1, rev B
8.2.1 Nomenclature des pièces CPXRV
Item Désignation
1100 Corps de pompe
1350.1 Tube colonne (bas)
1360 Tube de décharge
2100.1 Arbre
2200 Roue
2400.1 Chemise
2400.3 Chemise *
2510 Bague d’espacement
2530.1 Bague de rétention
2540 Déflecteur côté accouplement
3013 Roulement de butée
3160 Piédestal moteur
3240.1 Boitard de roulement
3240.2 Boitard de roulement
3300.1 Coussinet de portée
3712 Ecrou de roulement
3840.1 Tube de lubrification
3853 Embout graisseur
3864 Contention de graisse (bagues)
4590.1 Joint plat de corps
4590.2 Joint plat de corps
4610.1 Joint torique
4610.2 Joint torique
6140 Semelle
6570.1 Vis
6570.2 Vis
6570.3 Vis
6570.4 Vis
6570.6 Vis
6570.7 Vis
6580.1 Ecrou
6700.1 Clavette
7000 Accouplement
7450 Protection
8100 Moteur
* Non montré. (Note: le manchon de roulement de butée n’est pas
nécessaire sur les arbres de taille 1 et 2.)
Pièces de portée intermédiaire (si nécessaire)
1350.2 Tube colonne
2100.2 Arbre
3300.2 Coussinet de portée (intermédiaire)
3400 Manchon de portée (intermédiaire)
3840.2 Tube de lubrification
6570.9 Vis
6570.10 Vis
6570.11 Vis
6580.2 Ecrou
Piece optionnelle
6531 Crépine de succion
