MANUEL D'UTILISATION CPXV et CPXRV FRANÇAIS 71569194 07-14
Page 18 de 48
flowserve.com
Pour éviter que l’endommagement du palier pose un
risque de sécurité, il est recommandé de contrôler la
vibration.
En cas de danger potentiel de fuite du liquide au
niveau d’un joint de roulement, surveiller le système
d’étanchéité.
En cas de risque de défaillance du système de
vidange au niveau d’un joint ou d’un palier,
provoquée par exemple par le gel, le blocage du
débris ou la perte de la pression d’entrée, le flux doit
être contrôlé.
En cas de vidange du produit par les filtres, le flux
doit être contrôlé.
Les indicateurs visuels sont adéquats lorsque
l’équipement est régulièrement contrôlé, mais il faut
utiliser des capteurs branchés au système de
contrôle de la pompe en cas de fonctionnement à
distance.
Pour l’équipement de catégorie 2, le système de
contrôle doit déclancher une alarme ou arrêter la
pompe.
Pour les équipements de catégorie 1/2 ou 1/3 prévus
d’un système de vidange extérieur ou de vidange du
produit filtré, le flux vers chaque palier doit être contrôlé
séparément et les capteurs de température doivent être
installé sur chaque palier branché au système de
contrôle de la pompe. L’équipement de contrôle doit
être adéquat pour la zone de danger.
Pour les équipements de catégorie 1/2 ou 1/3, les joints
de roulement et la température du joint intérieur doivent
être surveillés et branchés au système de contrôle de la
pompe pour
déclencher un signal d’alarme ou pour
arrêter la pompe.
Voir également les sections 5.8.2 à 5.8.7.
Les capteurs de protection sont généralement installés
par Flowserve, mais le raccord au système de contrôle
de la pompe est effectué par l’installateur de la pompe.
Les installateurs doivent s’assurer que les instructions
du fabricant du capteur sont suivies, que les pièces
supplémentaires sont adéquates pour la zone dans
laquelle elles sont installées et que les seuils de
déclenchement sont réglés et vérifiés lors de la mise en
service. Les systèmes de protection doivent également
être vérifiés périodiquement selon les instructions du
fabricant du capteur ou les normes locales.
Lors de l’utilisation des liquides pendant le processus
de nettoyage des paliers, l’utilisateur doit vérifier
périodiquement que le puisard ne devienne pas
contaminé par des matières étrangères.
5 MISE EN SERVICE, DEMARRAGE,
FONCTIONNEMENT ET ARRET
Ces opérations doivent être
exécutées par un personnel parfaitement qualifié.
Veuillez c ontacter l’usine pour des
recommandations concernant l’utilisation de la
pompe avec des liquides différents de ceux pour
lesquels la pompe a été conçue.
5.1 Procédure avant la mise en service
5.1.1 Lubrification

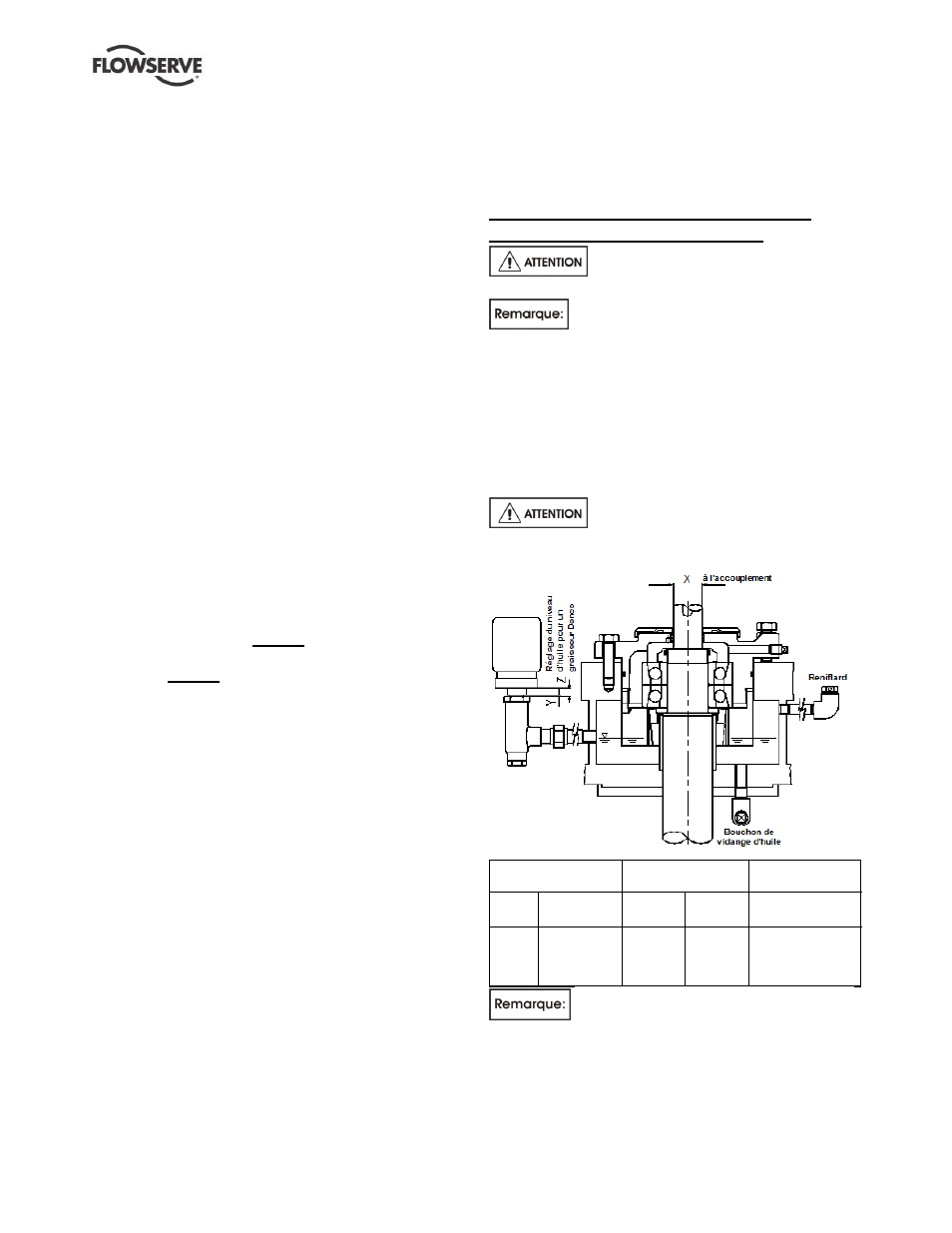

Déterminer le mode de lubrification du groupe de
pompe: graisse, huile, produit, fluide externe propre etc.
Pour les pompes lubrifiées à l'huile,
remplir le corps de palier avec de l'huile de qualité
correcte et jusqu'au niveau indiqué.
Arbre
Réglages
graisseur Denco
Option
graisseur Trico
Taille
Diam X
(mm)
Y (mm) Z (mm) C (mm)
1
2
3
4 24
32
42
48 14.5
16.5
17.0
13.5 21.5
23.5
24.0
20.5 12.5
14.5
15.0
11.5
Le niveau de réglage pour un modèle de
graisseur Trico doit être conforme aux Réglages Trico
présentés dans le tableau.
Graisseur Denco
