Fiche d’instructions
24"
17"
DROIT
GAUCHE
24"
48"
10"
40"
17"
FIL DU FEU DE
LA PLAQUE
D’IMMATRICULATION
(NOIR)
FEU ARRIÈRE DROIT
(VERT/BRUN)
FEU ARRIÈRE GAUCHE
(JAUNE/BRUN)
15"
A
TT
E
L
A
G
E
19. Acheminez le câble JAUNE/BRUN vers le feu arrière
gauche comme le câble VERT/BRUN a été acheminé
vers le feu arrière droit.
20. Dénudez les extrémités de tous les fils.
21. Reliez les fils du faisceau aux feux arrière de la manière
suivante :
• Jaune au feu arrière gauche (STOP et CLIGNOTANT)
• Jaune/brun au feu arrière gauche (ARRIÈRE)
• Vert au feu arrière droit (STOP et CLIGNOTANT)
• Vert/brun au feu arrière droit (ARRIÈRE)
22. Branchez le fil jaune venant du feu de la plaque
d’immatriculation dans l’autre trou du feu arrière droit
(ARRIÈRE).
23. Fixez chacun des deux feux arrière sur les cornières à
l’aide de deux écrous de 1/4 po et de rondelles.
24. Fixez tous les raccordements de conduit avec du ruban
isolant.
RACCORDEMENT ET ESSAI
1. Raccordez le faisceau de fils des feux de la remorque au
véhicule remorqueur.
2. Assurez-vous que les feux arrière de la fendeuse
hydraulique fonctionnent correctement.
3. Les lois sur le remorquage peuvent varier suivant les états/
pays/régions. Il vous est conseillé de vous renseigner
auprès de l'administration des véhicules à moteur sur
les éventuelles réglementations spéciales régissant le
remorquage et auprès des autorités compétentes sur les
lois de tout pays/région/province que vous seriez amené
à traverser.

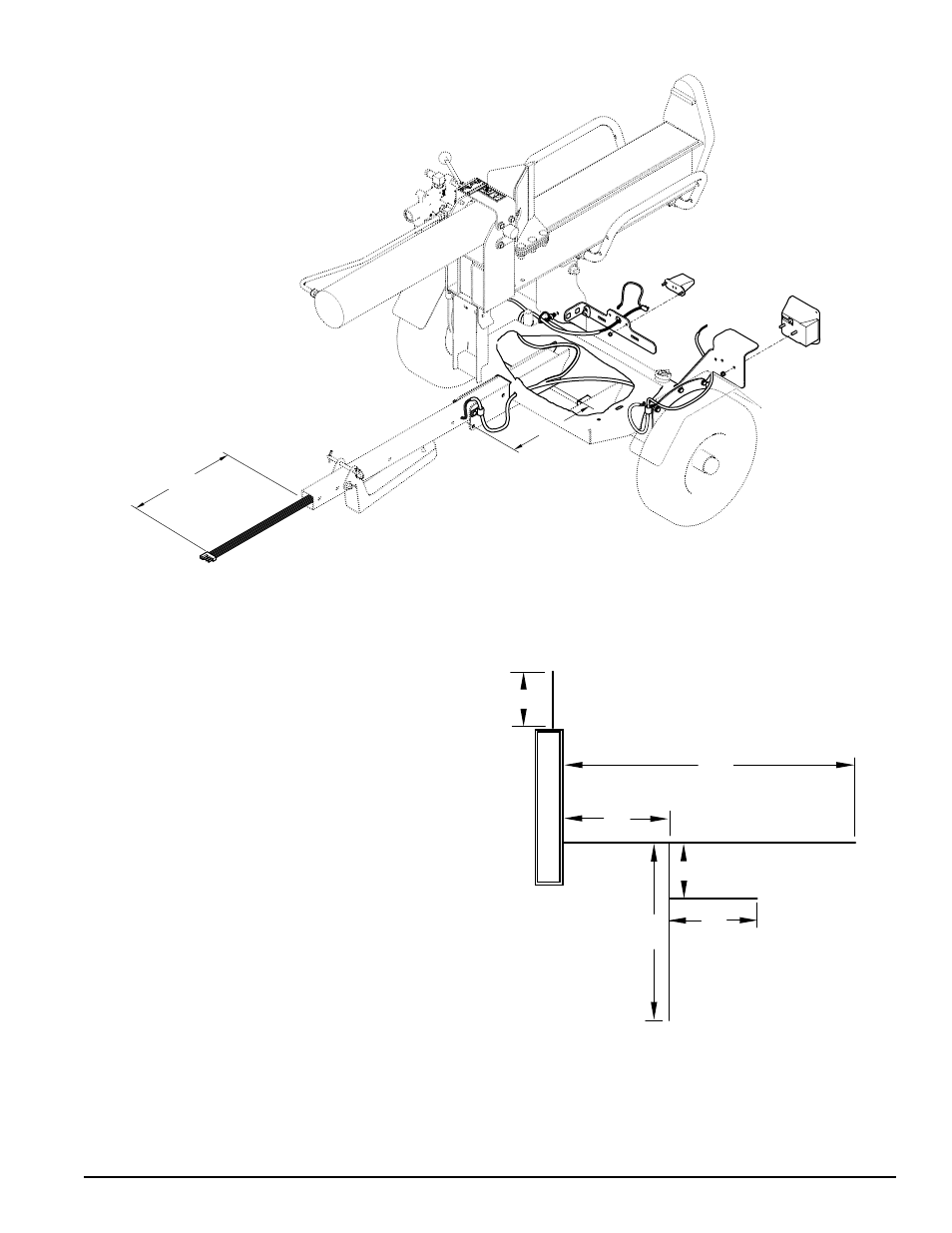

Figure 9 Schéma de câblage des feux arrière et du feu de la plaque d’immatriculation de la fendeuse hydraulique
Figure 10 Schéma des longueurs de conduit devant être coupées
