Fiche d’instructions
7. Enroulez la section de conduit électrique de 48 po autour
des câbles.
8. Tracez sur le conduit un repère à 17 po du point auquel
le faisceau et le conduit électrique ressortent de l’organe
d’attelage.
9. Acheminez le faisceau dans le trou du châssis de la
machine (voir la Figure 3).
10. Au point (17 po) où vous avez tracé un repère à
l’étape 8, retirez le câble VERT/BRUN du conduit.
Enveloppez ce câble dans la section de conduit de 40 po
(voir ci-dessous).
11. Acheminez le reste de la section de conduit de 48 po
(câble JAUNE/BRUN) vers le garde-boue gauche.
12. Acheminez le câble VERT/BRUN jusqu’à la surface de la
machine près du filtre à huile hydraulique.
13. Séparez l’excédent de câble JAUNE/BRUN. Coupez
un morceau de câble JAUNE de 20 po en excédent.
Joignez par une soudure tendre une extrémité de ce fil
jaune au fil noir venant de la fiche du feu de la plaque
d’immatriculation.
14. Enveloppez ce câble NOIR dans la section de conduit de
15 po comme illustré ci-dessous. Acheminez le conduit
à travers le serre-câble sur la cornière de la plaque
d’immatriculation.
15. Poussez l’attache à montage en sapin dans le trou du
châssis comme illustré ci-dessus et acheminez le conduit
à travers l’attache.
16. À l’endroit où le conduit entourant le câble JAUNE sort,
acheminez le câble JAUNE dans le conduit avec le câble
VERT/BRUN. Acheminez ce conduit vers le garde-boue
(voir la Figure 6).

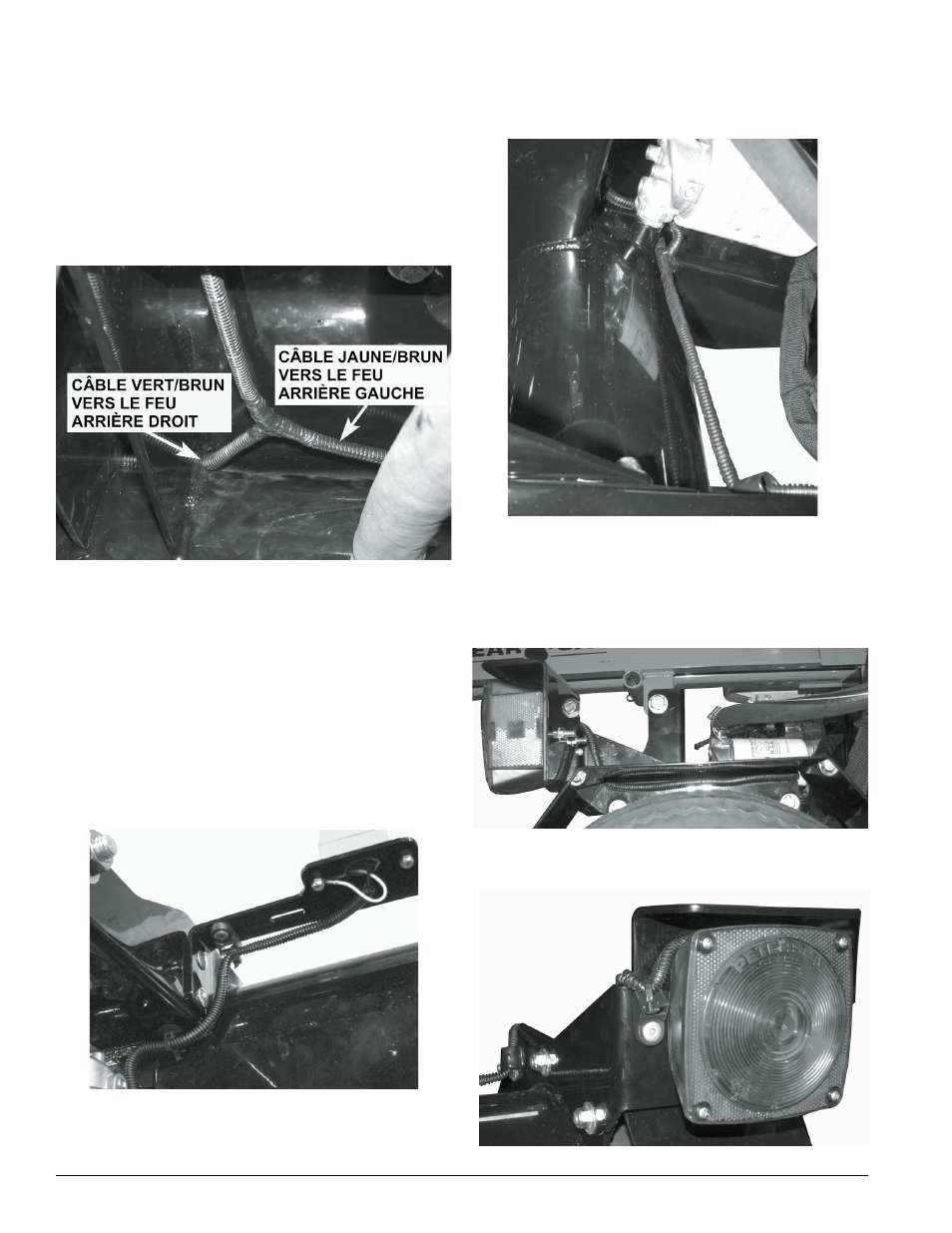

Figure 4 Embranchement du faisceau sous la machine
Figure 5 Vue de l’arrière de la plaque d’immatriculation
Figure 6 Acheminement du conduit au-delà du filtre
hydraulique vers l e garde-boue
17. Acheminez le conduit à travers le serre-câble se trouvant
sur le garde-boue, puis dans le garde-boue lui-même.
Acheminez le conduit le long du bord intérieur supérieur
du garde-boue et faites-le ressortir par le trou se trouvant
à côté du feu (voir ci-dessous).
18. Acheminez le conduit à travers le serre-câble du feu
arrière.
Fig. 7
Fig. 8
