Cybex FT-360S Functional Trainer Owner’s Manual
Assemblage
Page 6-2
AVERTISSEMENT : Faites preuve d’une extrême prudence lorsque vous assemblez le FT-360S, tout
spécialement quand vous travaillez sur l’intérieur de l’appareil. La non-observation
de cette recommandation peut entraîner des blessures.
Outils requis
Clé Allen 7/32 po
• •
Maillet en caoutchouc
Clé Allen 1/8 po
•
• Clé
dynamométrique
Huile moteur (poids moyen)
•
• Couteau
universe
l Pinces à anneau
•
élastique externe
Déballage
REMARQUE : Deux personnes sont nécessaires pour assembler le FT-360S.
1.
Assurez-vous de lire attentivement et de bien comprendre toutes les instructions avant d’assembler
le FT 360S.
REMARQUE : Chaque étape numérotée des instructions d’assemblage indique ce que vous allez faire. Les étapes
désignées par des lettres et indiquées sous l’étape numérotée décrivent la procédure à suivre.
Ne passez pas à l’étape 2 avant d’avoir lu attentivement toutes les instructions d’assemblage.
2.
Déballage (voir étapes 2A - 2D), fi gures 1 et 2.
Placez avec précaution le FT-360S près de l’endroit où vous souhaitez l’installer. Un dégagement
A.
de 3 pi (1 m) minimum est nécessaire autour du FT-360S (lorsqu’il est utilisé).
Enlevez les vis qui fi xent la porte arrière et mettez-les de côté. Ouvrez la porte.
B.
Enlevez le carton et les stabilisateurs de l’intérieur du FT-360S. Reportez-vous aux fi gures 1 et 2.
C.
Vérifi ez le contenu du carton. Reportez-vous aux fi gures 1 et 2.
D.
10
11
61
112
ARTICLE QTÉ
N° DE PIÈCE DESCRIPTION
10
1
51073
Harnais pour les hanches
11
1
51122
Sangle pour la cheville
61
2
GQ000206
Mousqueton
112
2
9100-316
Poignée - Mousqueton
1
54001
Enseigne de sécurité de
l’établissement (non illustrée)
1
9101-999-2
Manuel du propriétaire
(non illustré)

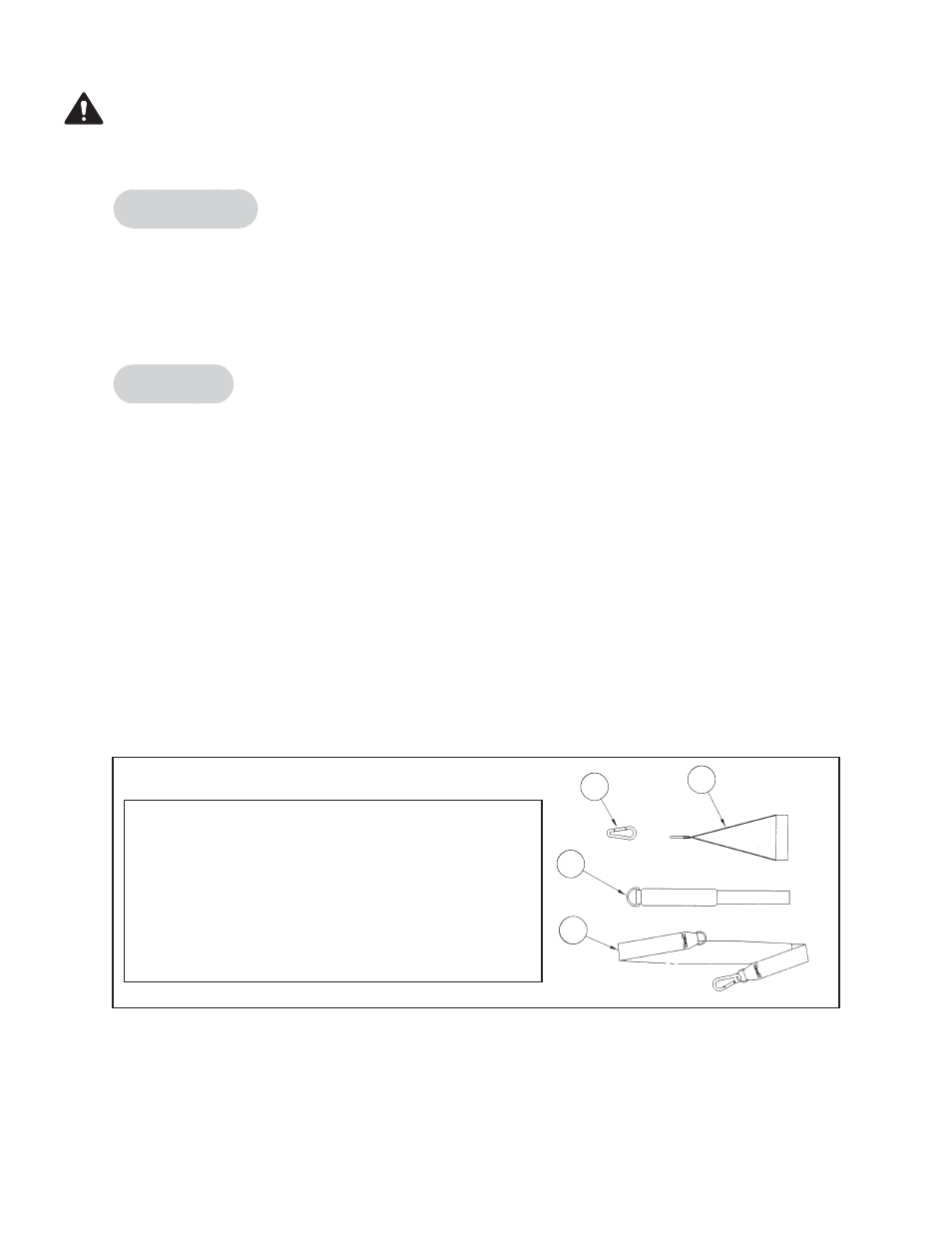

Figure 1
