HEIDENHAIN TNC 620 75
3.7 CONTRE-PER
CA
GE (cy
c
le 204, DIN/ISO: G204, option de logiciel
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

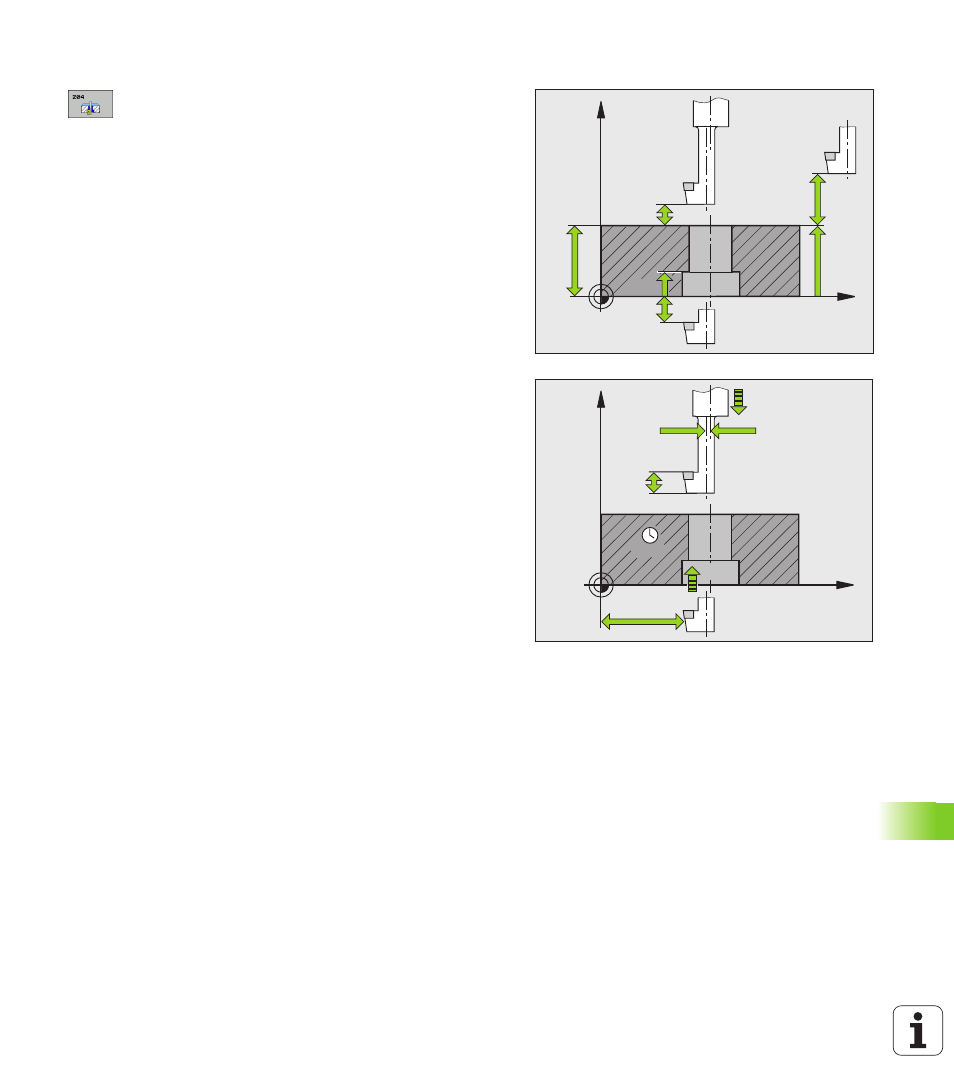

Paramètres du cycle
U Distance d'approche Q200 (en incrémental):
Distance entre la pointe de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
U Profondeur de plongée Q249 (en incrémental):
Distance entre l'arête inférieure de la pièce et la base
du contre-perçage. Le signe positif réalise un perçage
dans le sens positif de l'axe de broche. Plage
d'introduction -99999,9999 à 99999,9999
U Epaisseur matériau Q250 (en incrémental):
Epaisseur de la pièce. Plage d'introduction 0,0001 à
99999,9999
U Cote excentrique Q251 (en incrémental): Cote
excentrique de l'outil; à relever sur la fiche technique
de l'outil. Plage d'introduction 0,0001 à 99999,9999
U Hauteur de la dent Q252 (en incrémental): Distance
entre l'arête inférieure de l'outil et la dent principale;
à relever sur la fiche technique de l'outil. Plage
d'introduction 0,0001 à 99999,9999
U Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
U Avance plongée Q254: Vitesse de déplacement de
l'outil lors du centrage, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO,
FU
U Temporisation Q255: Temporisation en secondes à
la base du contre-perçage. Plage d'introduction 0 à
3600,000
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
