HEIDENHAIN TNC 620 143
5.5 RAINURE CIR
C
ULAIRE (cy
c
le 254,
DIN/ISO: G254, option de logiciel A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

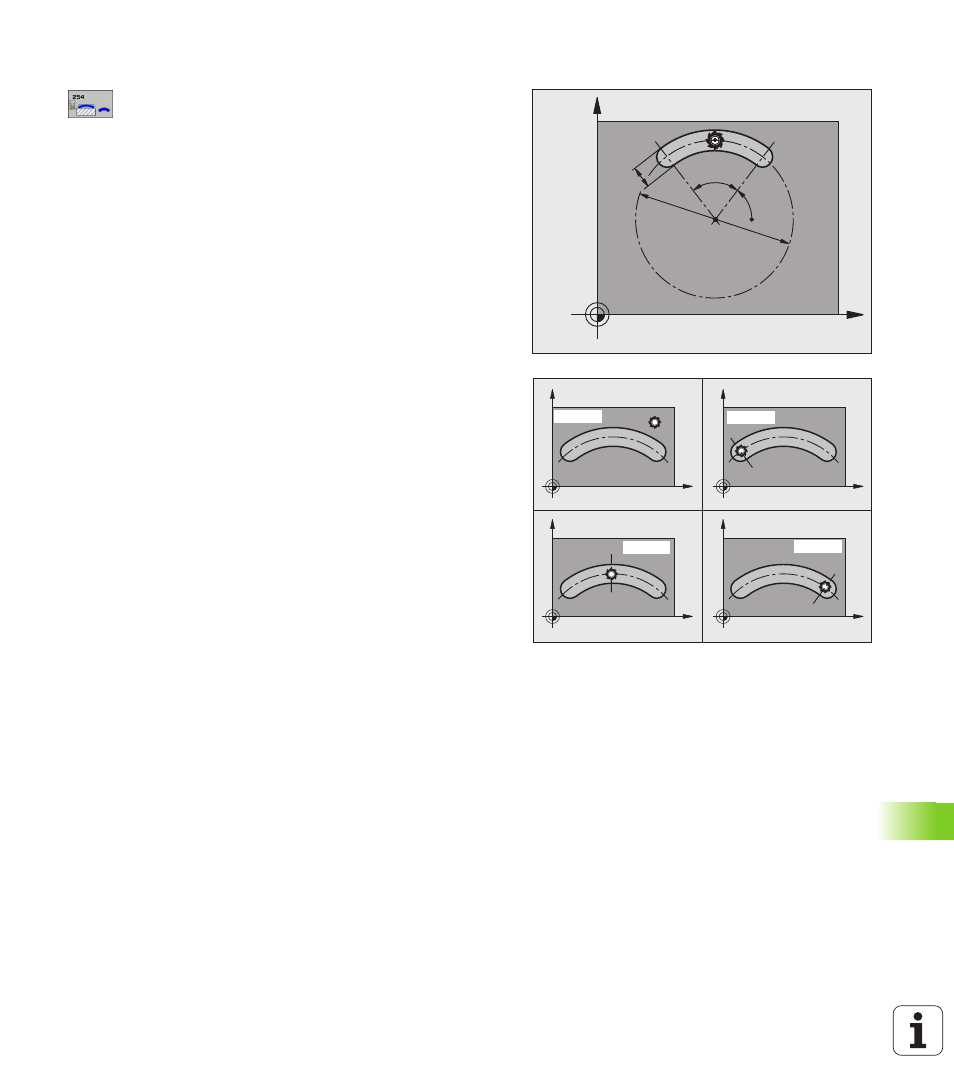

Paramètres du cycle
U Opérations d'usinage (0/1/2) Q215: Définir les
opérations d'usinage:
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
U Largeur rainure Q219 (valeur parallèle à l'axe
auxiliaire du plan d'usinage): Introduire la largeur de la
rainure; si l'on a introduit une largeur de rainure égale
au diamètre de l'outil, la TNC n'effectue que
l'ébauche (fraisage d'un trou oblong). Largeur max. de
la rainure pour l'ébauche: Deux fois le diamètre de
l'outil. Plage d'introduction 0 à 99999,9999
U Surépaisseur finition latérale Q368 (en
incrémental): Surépaisseur de finition dans le plan
d'usinage. Plage d'introduction 0 à 99999,9999
U Diamètre cercle primitif Q375: Introduire le
diamètre du cercle primitif. Plage d'introduction 0 à
99999,9999
U Réf. position rainure (0/1/2/3) Q367: Position de
la rainure par rapport à la position de l'outil lors de
l'appel du cycle:
0: La position de l'outil n'est pas prise en compte. La
position de la rainure résulte du centre du cercle
primitif et de l'angle initial
1: Position de l'outil = centre du cercle de la rainure à
gauche. L'angle initial Q376 se réfère à cette position.
Le centre programmé pour le cercle primitif n'est pas
pris en compte
2: Position de l'outil = centre de l'axe médian. L'angle
initial Q376 se réfère à cette position. Le centre
programmé pour le cercle primitif n'est pas pris en
compte
3: Position de l'outil = centre du cercle de la rainure à
droite. L'angle initial Q376 se réfère à cette position.
Le centre programmé pour le cercle primitif n'est pas
pris en compte
U Centre 1er axe Q216 (en absolu): Centre du cercle
primitif dans l'axe principal du plan d'usinage. N'agit
que si Q367 = 0. Plage d'introduction -99999,9999 à
99999,9999
U Centre 2ème axe Q217 (en absolu): Centre du cercle
primitif dans l'axe auxiliaire du plan d'usinage. N'agit
que si Q367 = 0. Plage d'introduction -99999,9999 à
99999,9999
U Angle initial Q376 (en absolu): Introduire l'angle
polaire du point initial. Plage d'introduction -360,000 à
360,000
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0 Q367=1
Q367=2 Q367=3
