HEIDENHAIN TNC 620

325

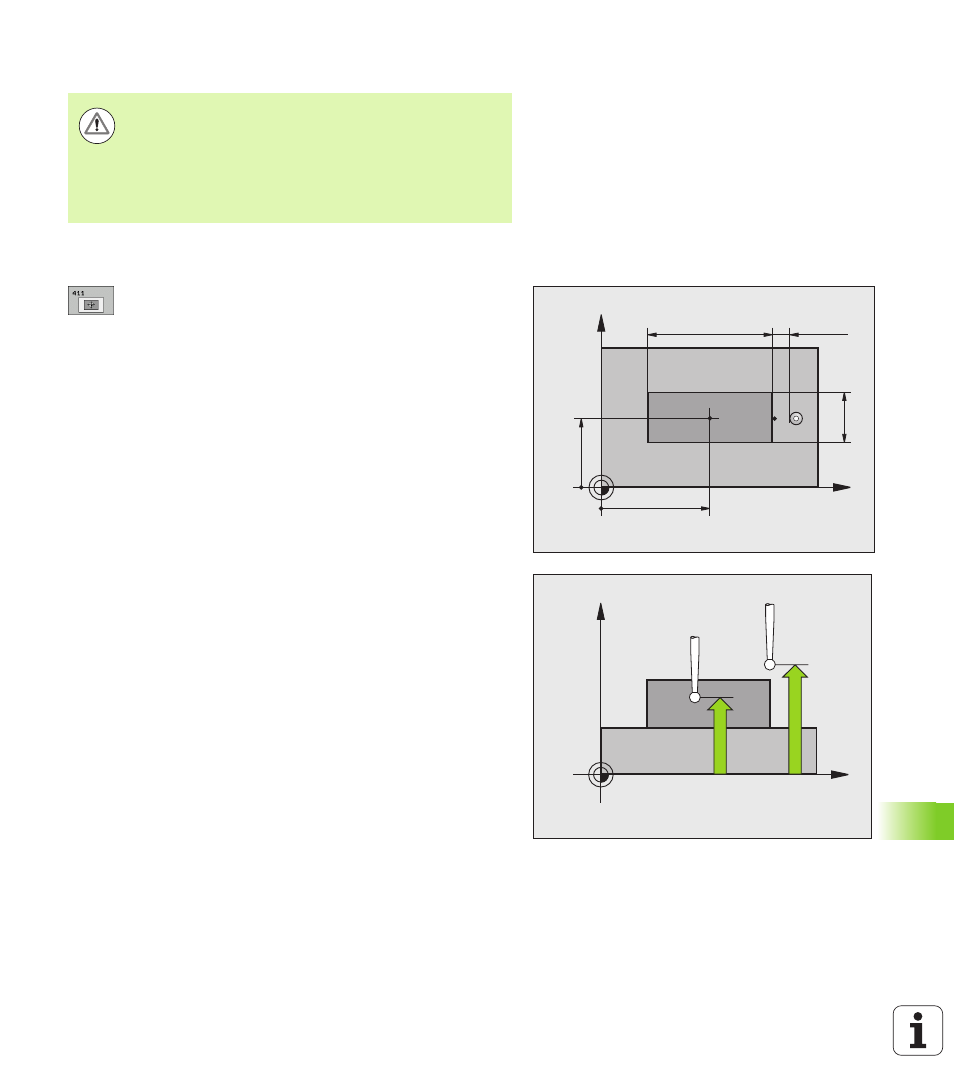

15.5 POINT DE REFERENCE EXTERIEUR RECT

ANGLE (cy

c

le

41

1,

DIN/ISO:

G41

1

)

Attention lors de la programmation:

Paramètres du cycle

U

Centre 1er axe Q321 (en absolu): Centre du tenon

dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999

U

Centre 2ème axe Q322 (en absolu): Centre du tenon

dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999

U

Longueur 1er côté Q323 (en incrémental): longueur

du tenon parallèle à l'axe principal du plan d'usinage.
Plage d'introduction 0 à 99999,9999

U

Longueur 2ème côté Q324 (en incrémental):

longueur du tenon parallèle à l'axe auxiliaire du plan
d'usinage. Plage d'introduction 0 à 99999,9999

U

Hauteur mesure dans axe palpage Q261 (en

absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction
-99999,9999 à 99999,9999

U

Distance d'approche Q320 (en incrémental):

Distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d'introduction 0 à 99999,9999

U

Hauteur de sécurité Q260 (en absolu): Coordonnée

dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999

Attention, risque de collision!

Pour éviter toute collision entre le palpeur et la pièce,
introduisez le 1er et le 2ème côté du tenon de manière à
ce qu'il soit de préférence trop grand.

Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.

X

Y

Q322

Q321

Q324

Q323

SET_UP(TCHPROBE.TP)

+

Q320

X

Z

Q261

Q260
