15.12 POINT DE REFERENCE CENTRE 4 TR
OUS (cy
c
le 41
8, DIN/ISO:
G41
8
)
Attention lors de la programmation:
Paramètres du cycle
U

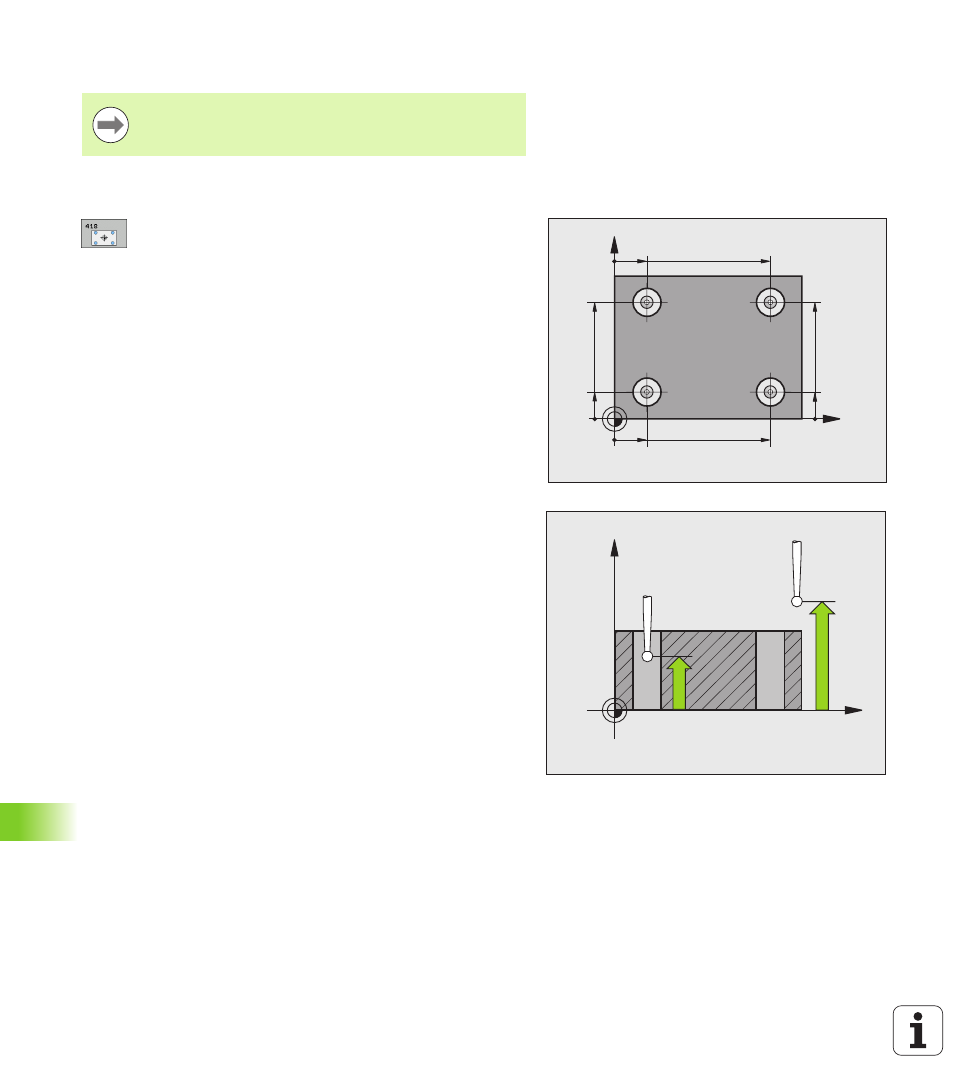

1er centre sur 1er axe Q268 (en absolu): Centre
du 1er trou dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
1er centre sur 2ème axe Q269 (en absolu): Centre
du 1er trou dans l'axe auxiliaire du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
2ème centre sur 1er axe Q270 (en absolu): Centre
du 2ème trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
2ème centre sur 2ème axe Q271 (en absolu):
Centre du 2ème trou dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
3ème centre sur 1er axe Q316 (en absolu): Centre
du 3ème trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
3ème centre sur 2ème axe Q317 (en absolu):
Centre du 3ème trou dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
4ème centre sur 1er axe Q318 (en absolu): Centre
du 4ème trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
4ème centre sur 2ème axe Q319 (en absolu):
Centre du 4ème trou dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U
Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction
-99999,9999 à 99999,9999
U
Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
