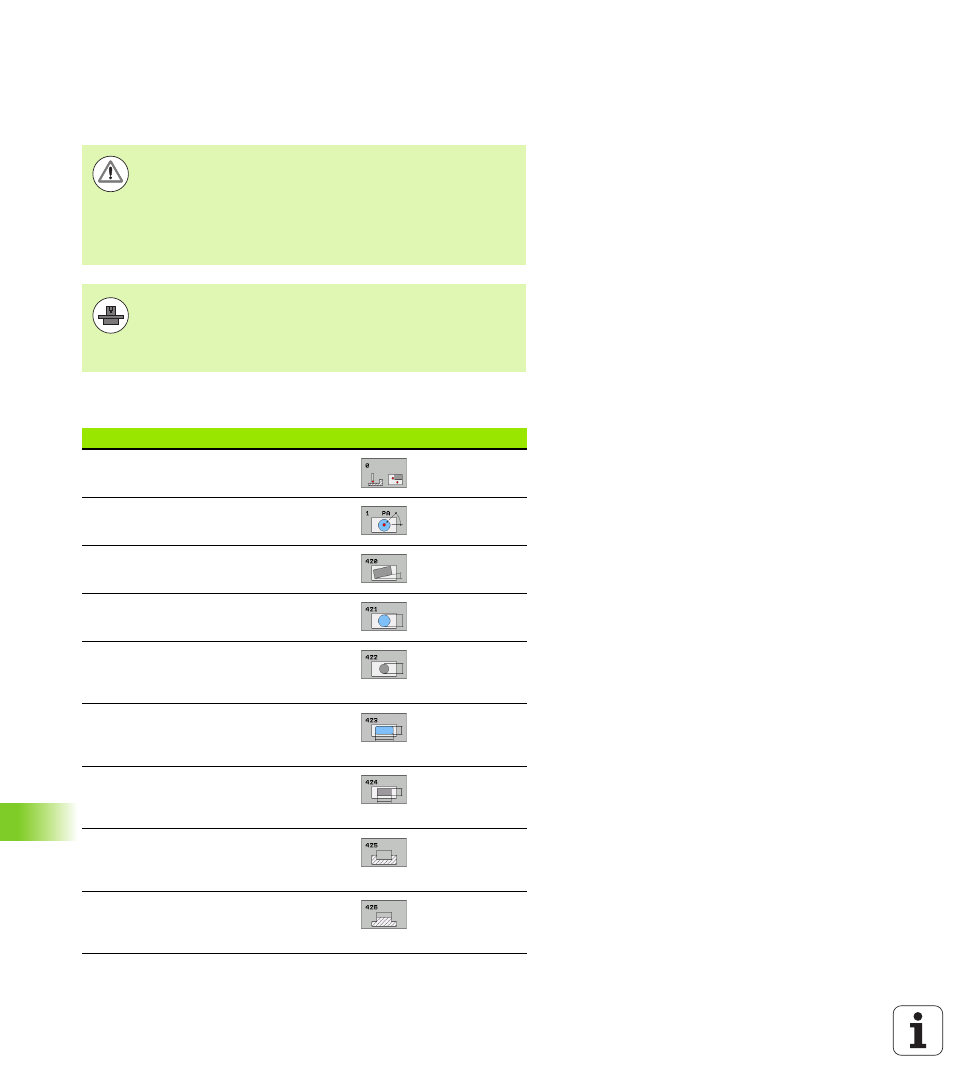

364

Cycles palpeurs: Contrôle automatique des pièces

16.1 Pr

incipes de base

16.1 Principes de base

Vue d'ensemble

La TNC dispose de douze cycles destinés à la mesure automatique de
pièces:

Attention, risque de collision!

Lors de l'exécution des cycles palpeurs, aucun des cycles
de conversion de coordonnées ne doit être actif (cycle 7
POINT ZERO, cycle 8 IMAGE MIROIR, cycle 10
ROTATION, cycles 11 et 26 FACTEUR ECHELLE et
cycle 19 PLAN D'USINAGE ou ROT 3D).

La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation de palpeurs 3D.

Les cycles palpeurs ne sont disponibles qu'avec l'option
de logiciel Touch probe function (numéro d'option #17).

Cycle

Softkey

Page

0 PLAN DE REFERENCE Mesure de
coordonnée dans un axe sélectionnable

Page 370

1 PLAN DE REF POLAIRE Mesure d'un
point, sens de palpage avec angle

Page 371

420 MESURE ANGLE Mesure d'un
angle dans le plan d'usinage

Page 373

421 MESURE TROU Mesure de la
position et du diamètre d'un trou

Page 376

422 MESURE EXT. CERCLE Mesure de
la position et du diamètre d'un tenon
circulaire

Page 380

423 MESURE INT. RECTANG. Mesure
de la position, longueur et largeur d'une
poche rectangulaire

Page 384

424 MESURE EXT. RECTANG. Mesure
de la position, longueur et largeur d'un
tenon rectangulaire

Page 388

425 MESURE INT. RAINURE
(2ème barre de softkeys) Mesure
interne de la largeur d'une rainure

Page 392

426 MESURE EXT. TRAVERSE
(2ème barre de softkeys) Mesure
externe d'une traverse

Page 395
