HEIDENHAIN TNC 620 183
7.
7 FINITION EN PR
OFONDEUR (cy
c
le 23, DIN/ISO: G123, option de logiciel
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

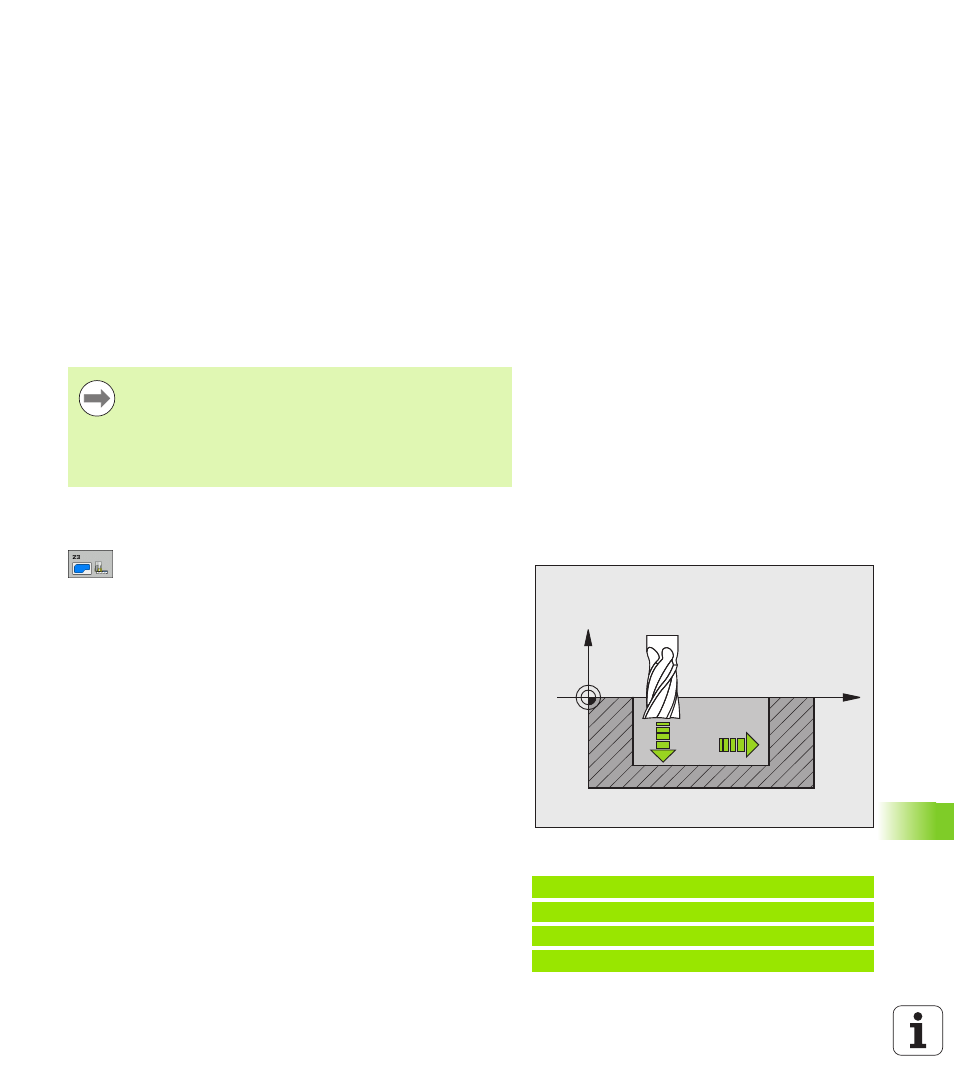

7.7 FINITION EN PROFONDEUR
(cycle 23, DIN/ISO: G123,
option de logiciel Advanced
programming features)
Déroulement du cycle
La TNC déplace l'outil en douceur (cercle tangentiel vertical) vers la
surface à usiner s'il y a suffisamment de place pour cela. Si
l'encombrement est réduit, la TNC déplace l'outil verticalement à la
profondeur programmée. L'outil fraise ensuite ce qui reste après
l'évidement, soit la valeur de la surépaisseur de finition.
Attention lors de la programmation:
Paramètres du cycle
U Avance plongée en profondeur Q11: Vitesse de
déplacement de l'outil lors de la plongée. Plage
d'introduction 0 à 99999,9999, en alternative FAUTO,
FU, FZ
U Avance évidement Q12: Avance de fraisage. Plage
d'introduction 0 à 99999,9999, en alternative FAUTO,
FU, FZ
U Avance retrait Q208: Vitesse de déplacement de
l'outil à sa sortie du trou après l'usinage, en mm/min.
Si vous introduisez Q12 = 0, l'outil sort alors avec
l'avance Q12. Plage d’introduction: 0 à 99999,9999,
en alternative FMAX, FAUTO
La TNC détermine automatiquement le point initial pour la
finition. Celui-ci dépend des relations d'emplacement à
l'intérieur de la poche.
Le rayon d'approche pour le pré-positionnement à la
profondeur finale est défini de manière permanente et il
est indépendant de l'angle de plongée de l'outil.
Exemple: Séquences CN
60 CYCL DEF 23 FINITION EN PROF.
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q208=99999 ;AVANCE RETRAIT
X
Z
Q11
Q12
