Cycles palpeurs: Initialisation automatique des points de référence

15.1

1 POINT DE REFERENCE D

A

NS L'AXE DU P

A

LPEUR (cy

c

le 41

7,

DIN/ISO:

G41

7

)

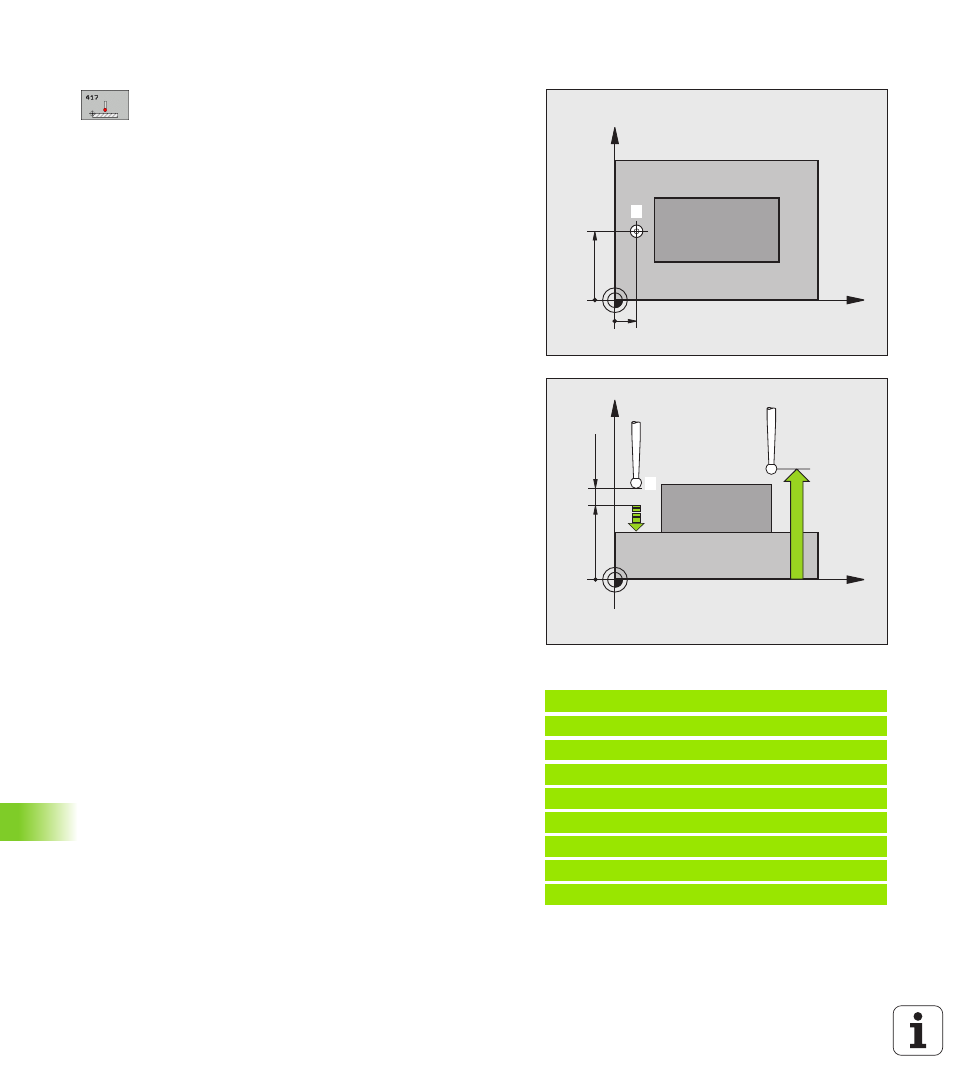

Paramètres du cycle

U

1er point mesure sur 1er axe Q263 (en absolu):

Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999

U

1er point mesure sur 2ème axe Q264 (en absolu):

Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999

U

1er point mesure sur 3ème axe Q294 (en absolu):

Coordonnée du 1er point de palpage dans l'axe du
palpeur. Plage d'introduction -99999,9999 à
99999,9999

U

Distance d'approche Q320 (en incrémental):

Distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d'introduction 0 à 99999,9999

U

Hauteur de sécurité Q260 (en absolu): Coordonnée

dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999

U

Numéro point zéro dans tableau Q305: Indiquer le

numéro dans le tableau de points zéro/tableau Preset
sous lequel la TNC doit mémoriser la coordonnée.
Si vous introduisez Q305=0, la TNC initialise
automatiquement l'affichage de manière à ce que le
nouveau point de référence soit situé sur la surface
palpée. Plage d'introduction 0 à 2999

U

Nouveau pt de réf. sur axe palpeur Q333 (en

absolu): Coordonnée dans l'axe du palpeur à laquelle
la TNC doit initialiser le point de référence. Valeur par
défaut = 0. Plage d'introduction -99999,9999 à
99999,9999

U

Transfert val. mesure (0,1) Q303: Définir si le point

de référence défini doit être enregistré dans le
tableau de points zéro ou dans le tableau Preset:
-1: Ne pas utiliser! Sera inscrit par la TNC si d'anciens
programmes sont importés (cf. „Enregistrer le point
de référence calculé” à la page 312)
0: Inscrire dans le tableau de points zéro actif le point
de référence calculé. Le système de référence est le
système de coordonnées pièce actif
1: Inscrire dans le tableau Preset le point de référence
calculé. Le système de référence est le système de
coordonnées machine (coordonnées REF)

Exemple: Séquences CN

5 TCH PROBE 417 PT REF. DANS AXE TS

Q263=+25

;1ER POINT 1ER AXE

Q264=+25

;1ER POINT 2EME AXE

Q294=+25

;1ER POINT 3EME AXE

Q320=0

;DISTANCE D'APPROCHE

Q260=+50

;HAUTEUR DE SÉCURITÉ

Q305=0

;NO DANS TABLEAU

Q333=+0

;POINT DE RÉFÉRENCE

Q303=+1

;TRANS. VAL. MESURE

X

Y

Q264

Q263

1

X

Z

Q260

Q294

1

SE

T_UP(TCHPR

OBE.TP)

+

Q320
