HEIDENHAIN TNC 620
321

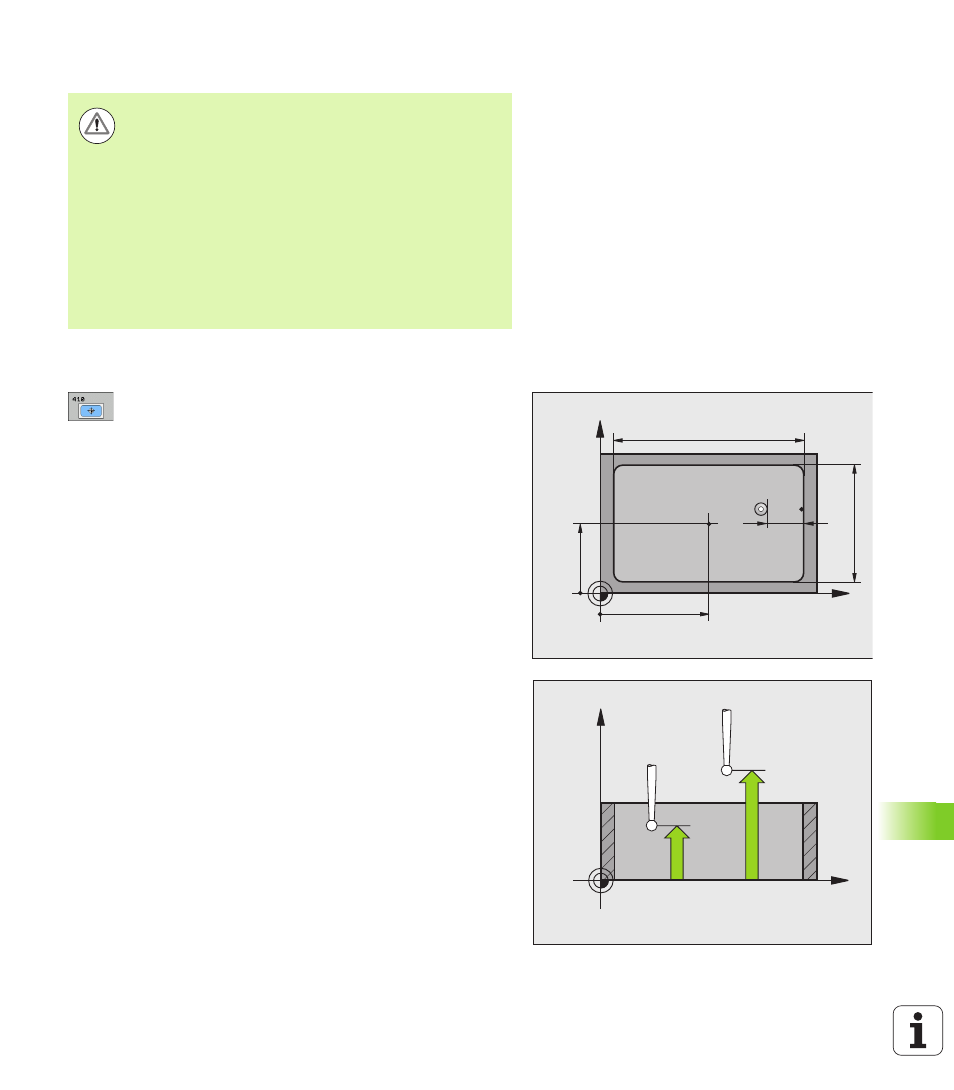

15.4 POINT DE REFERENCE INTERIEUR RECT
ANGLE (cy
c
le
41
0,
DIN/ISO:
G41
0
)
Attention lors de la programmation:
Paramètres du cycle
U
Centre 1er axe Q321 (en absolu): Centre de la poche
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
Centre 2ème axe Q322 (en absolu): Centre de la
poche dans l'axe auxiliaire du plan d'usinage Plage
d'introduction -99999,9999 à 99999,9999
U
1er côté Q323 (en incrémental): Longueur de la poche
parallèle à l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
2ème côté Q324 (en incrémental): Longueur de la
poche parallèle à l'axe auxiliaire du plan d'usinage.
Plage d'introduction 0 à 99999,9999
U
Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction
-99999,9999 à 99999,9999
U
Distance d'approche Q320 (en incrémental):
Distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d'introduction 0 à 99999,9999
U
Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le 1er et le 2ème côté de la poche de manière
à ce qu'il soit de préférence trop petit.
Si les dimensions de la poche et la distance d'approche ne
permettent pas d'effectuer un pré-positionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la poche. Dans ce cas, le palpeur ne
se déplace pas à la hauteur de sécurité entre les quatre
points de mesure.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q324
Q323
SET_UP
(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
