16.6 MESURE EXTERIEUR CER
C
LE (cy
c
le 422, DIN/ISO: G422)

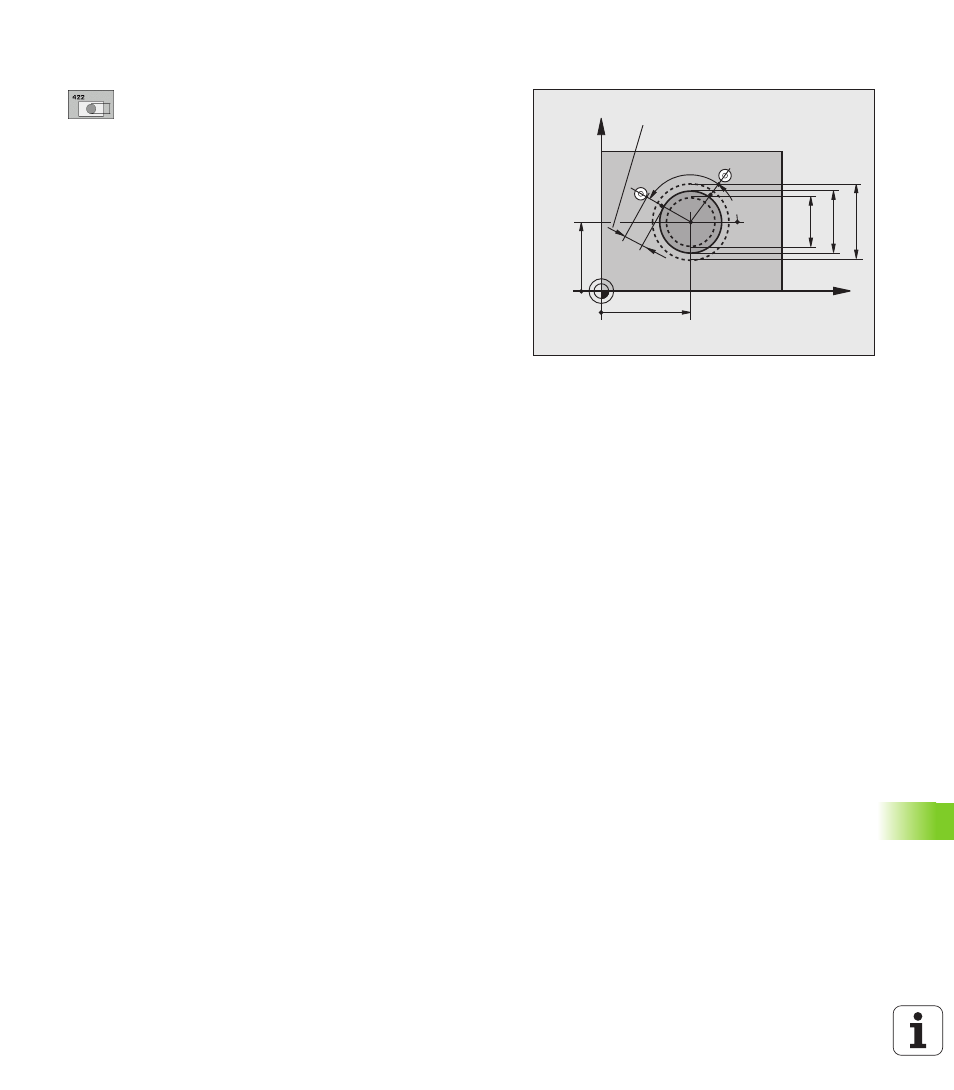

Paramètres du cycle
U
Centre 1er axe Q273 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
Centre 2ème axe Q274 (en absolu): Centre du tenon
dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
Diamètre nominal Q262: Introduire le diamètre du
tenon. Plage d'introduction 0 à 99999,9999
U
Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage. Plage d'introduction -360,0000 à 360,0000
U
Incrément angulaire Q247 (en incrémental):
Angle compris entre deux points de mesure; le
signe de l'incrément angulaire détermine le sens
de rotation (- = sens horaire). Si vous désirez
étalonner des arcs de cercle, programmez un
incrément angulaire inférieur à 90°. Plage
d'introduction -120,0000 à 120,0000
X
Y
Q325
Q247
Q278
Q262
Q277
Q274
±Q280
Q273
±Q279
SET_UP(TCHPROBE.TP)
+
Q320
