HEIDENHAIN TNC 620 317
15.3 PREF CENT
. OBL
O
NG (cy
c
le
409, DIN/ISO: G409)
15.3 PREF CENT. OBLONG
(cycle 409, DIN/ISO: G409)

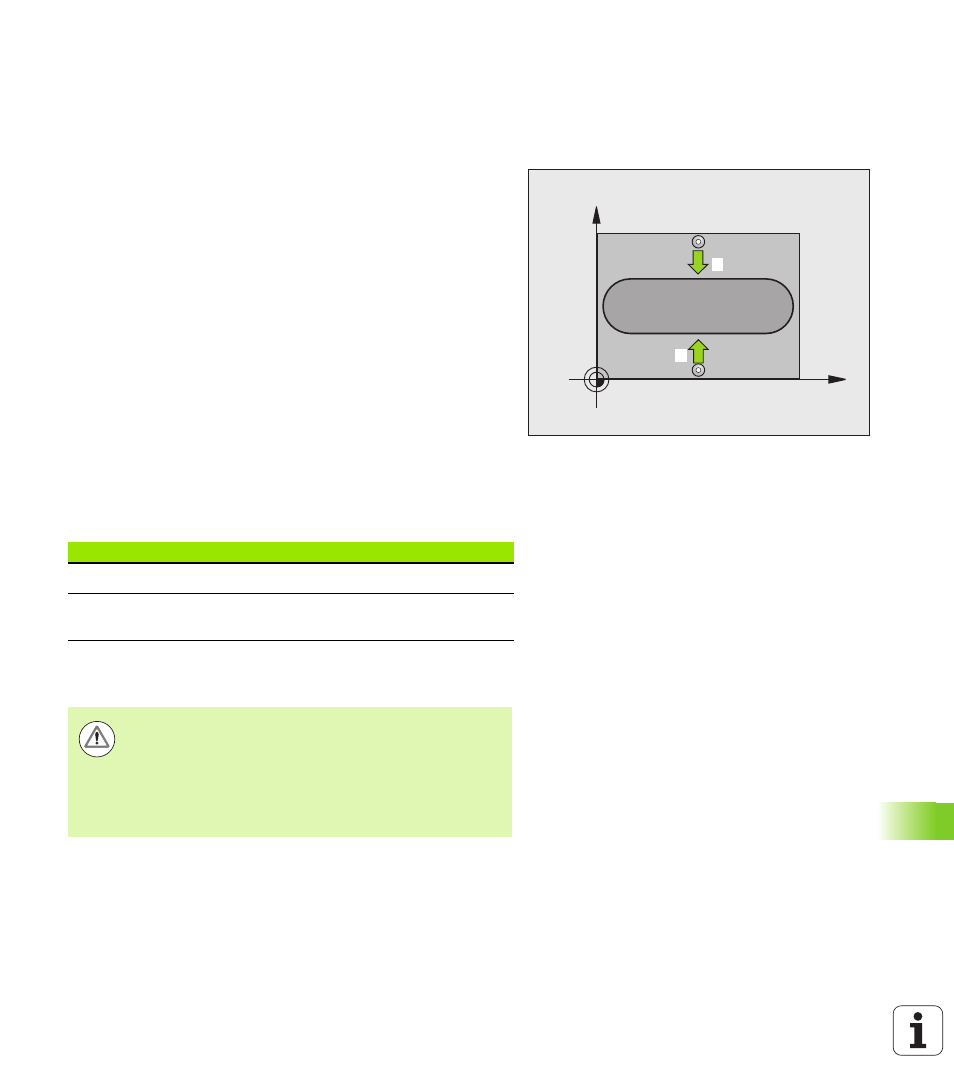

Déroulement du cycle
Le cycle palpeur 409 calcule le centre d'un oblong et initialise ce
centre comme point de référence. Si vous le désirez, la TNC peut aussi
inscrire le centre dans un tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (cf.
„Exécuter les cycles palpeurs” à la page 283) au point de palpage
1 . La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche programmée
dans la colonne SET_UP du tableau palpeurs
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (colonne F)
3 Puis, le palpeur se déplace à la hauteur de sécurité vers le point de
palpage suivant
2 et exécute la deuxième opération de palpage
4 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point de référence calculé en fonction des paramètres
de cycle Q303 et Q305 (cf. „Enregistrer le point de référence
calculé” à la page 312) et enregistre les valeurs effectives dans les
paramètres Q indiqués ci-après
5 Ensuite, si on le désire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur
Attention lors de la programmation:
X
Y
1
2
Numéro paramètre Signification
Q166 Valeur effective largeur oblong mesurée
Q157 Valeur effective de la position de l'axe
médian
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez la largeur de l’oblong de manière à ce qu'elle
soit de préférence trop grande.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
