HEIDENHAIN TNC 620 375
16.4 MESURE ANGLE (cy
c
le 420, DIN/ISO: G420)
U Sens déplacement 1 Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1: Sens de déplacement négatif
+1: Sens de déplacement positif

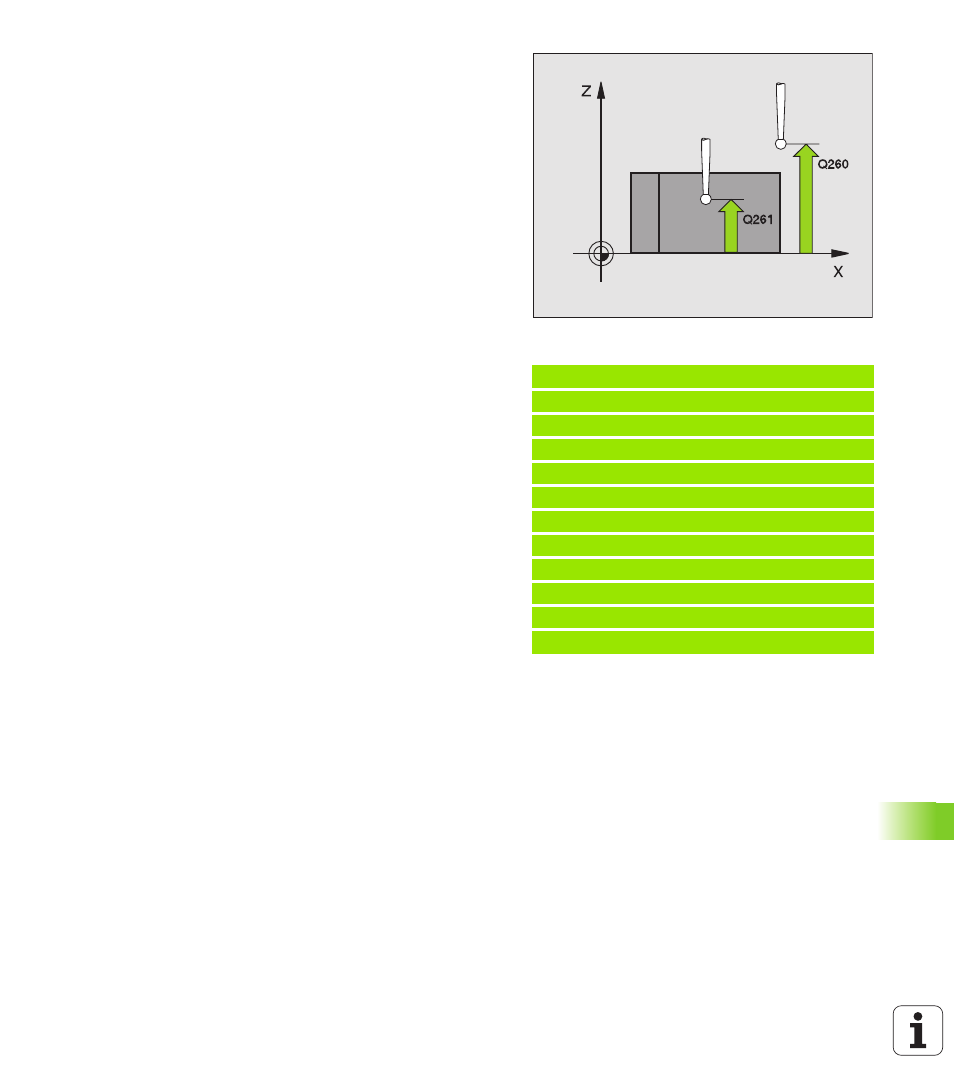

U Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure. Plage d'introduction -99999,9999 à
99999,9999
U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de la colonne
SET_UP
(tableau palpeurs). Plage d'introduction 0 à
99999,9999
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
U Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
U Procès-verb. mes. Q281: Définir si la TNC doit ou non
établir le procès-verbal de mesure:
0: Ne pas établir de procès-verbal de mesure
1: Etablir un procès-verbal de mesure: La TNC
mémorise par défaut le fichier de procès-verbal
TCHPR420.TXT dans le répertoire TNC:\.
2: Interrompre le déroulement du programme et
afficher le procès-verbal de mesure à l'écran de la
TNC. Poursuivre le programme avec Start CN
Exemple: Séquences CN
5 TCH PROBE 420 MESURE ANGLE
Q263=+10 ;1ER POINT 1ER AXE
Q264=+10 ;1ER POINT 2ÈME AXE
Q265=+15 ;2ÈME POINT 1ER AXE
Q266=+95 ;2ÈME POINT 2ÈME AXE
Q272=1 ;AXE DE MESURE
Q267=-1 ;SENS DÉPLACEMENT
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+10 ;HAUTEUR DE SÉCURITÉ
Q301=1 ;DÉPLAC. HAUT. SÉCU.
Q281=1 ;PROCÈS-VERBAL MESURE
