244 Cycles: Conversions de coordonnées
1
1
.3 Décalag
e
du POINT ZER
O a
v
ec tableaux de points zér
o
(cy
c
le
7,
DIN/ISO:
G53)
11.3 Décalage du POINT ZERO avec
tableaux de points zéro
(cycle 7, DIN/ISO: G53)
Effet

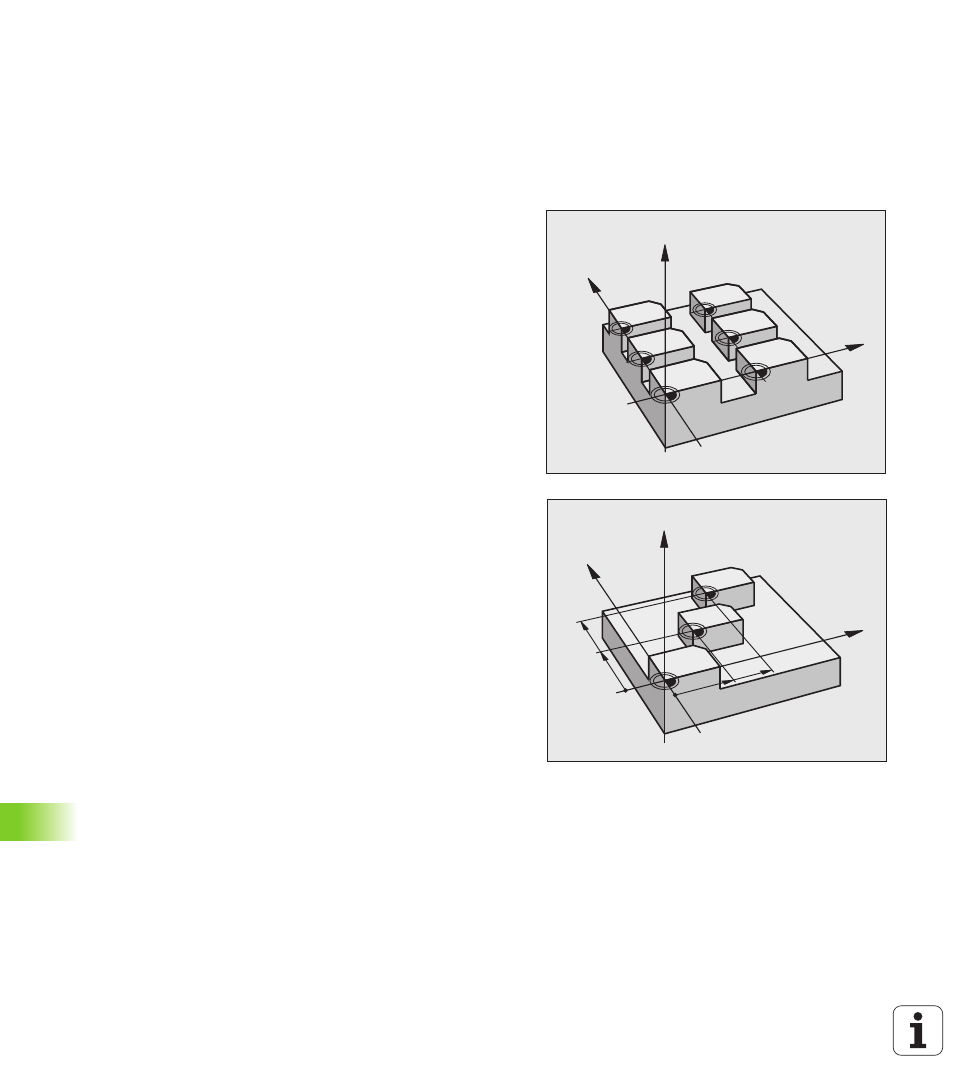

Vous utilisez les tableaux de points zéro, par exemple
„ pour des opérations d'usinage répétitives à diverses positions de la
pièce ou
„ pour une utilisation fréquente du même décalage de point zéro.
A l’intérieur d’un même programme, vous pouvez programmer les
points zéro soit directement dans la définition du cycle, soit en les
appelant dans un tableau de points zéro.
Annulation
„ Appeler dans le tableau de points zéro un décalage ayant pour
coordonnées X=0; Y=0 etc.
„ Appeler un décalage ayant pour coordonnées X=0; Y=0 etc.
directement avec la définition du cycle
Affichages d'état
Dans l'affichage d'état supplémentaire, les données suivantes
provenant du tableau de points zéro sont affichées:
„ Nom et chemin d'accès du tableau de points zéro actif
„ Numéro de point zéro actif
„ Commentaire de la colonne DOC du numéro de point zéro actif
N
0
N
2
N 4
N
1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N 2
N 1
1
2
1
2
