Paramètres du cycle – HEIDENHAIN TNC 620 (340 56x-02) Cycle programming Manuel d'utilisation
Page 177
HEIDENHAIN TNC 620
177
7.
4 DONNEES DU CONT
OUR (cy
c
le
20, DIN/ISO: G120, option de logiciel
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

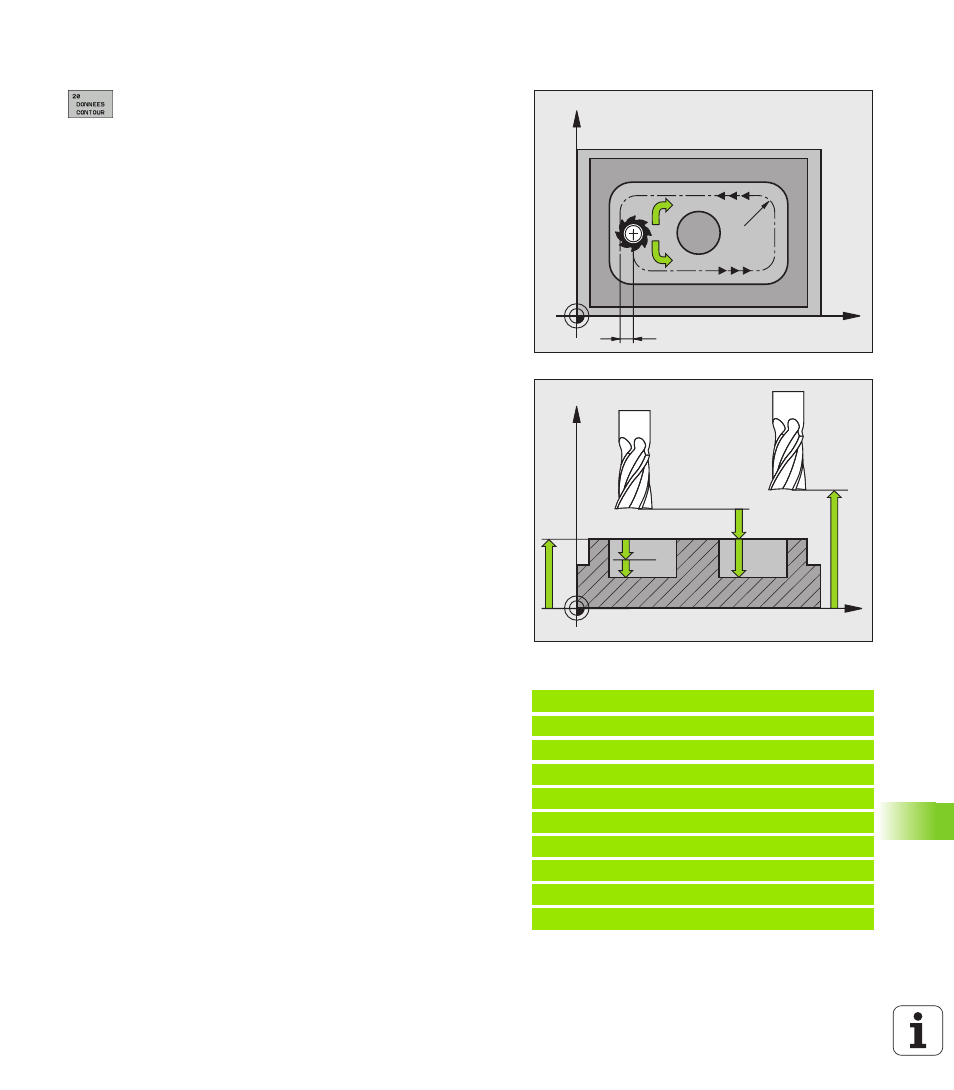

Paramètres du cycle
U
Profondeur de fraisage Q1 (en incrémental):
Distance entre la surface de la pièce et le fond de la
poche. Plage d'introduction -99999,9999 à
99999,9999
U
Facteur de recouvrement Q2: Q2 x rayon d'outil
donne la passe latérale k. Plage d'introduction -0,0001
à 1,9999
U
Surépaisseur finition latérale Q3 (en incrémental):
Surépaisseur de finition dans le plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
Surép. finition en profondeur Q4 (en incrémental):
Surépaisseur de finition pour la profondeur. Plage
d'introduction -99999,9999 à 99999,9999
U
Coordonnée surface pièce Q5 (en absolu):
Coordonnée absolue de la surface de la pièce. Plage
d'introduction -99999,9999 à 99999,9999
U
Distance d'approche Q6 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
U
Hauteur de sécurité Q7 (en absolu): Hauteur en
valeur absolue à l'intérieur de laquelle aucune
collision ne peut se produire avec la pièce (pour
positionnement intermédiaire et retrait en fin de
cycle). Plage d'introduction -99999,9999 à
99999,9999
U
Rayon interne d'arrondi Q8: Rayon d'arrondi aux
„angles“ internes; la valeur introduite se réfère à la
trajectoire du centre de l'outil et elle est utilisée pour
calculer des déplacements plus souples entre les
éléments de contour. Q8 n'est pas un rayon que la
TNC insère comme élément de contour séparé
entre les éléments programmés! Plage
d'introduction 0 à 99999,9999
U
Sens de rotation? Q9: Sens de l'usinage pour les
poches
Q9 = -1: Usinage en opposition pour poche et îlot
Q9 = +1: Usinage en avalant pour poche et îlot
Vous pouvez vérifier les paramètres d'usinage lors d'une interruption
du programme et, si nécessaire, les remplacer.
Exemple: Séquences CN
57 CYCL DEF 20 DONNÉES CONTOUR
Q1=-20
;PROFONDEUR DE FRAISAGE
Q2=1
;FACTEUR RECOUVREMENT
Q3=+0.2
;SURÉPAIS. LATÉRALE
Q4=+0.1
;SURÉP. DE PROFONDEUR
Q5=+30
;COORD. SURFACE PIÈCE
Q6=2
;DISTANCE D'APPROCHE
Q7=+80
;HAUTEUR DE SÉCURITÉ
Q8=0.5
;RAYON D'ARRONDI
Q9=+1
;SENS DE ROTATION
X
Y
k
Q9=+1
Q8
Q9=1
X
Z
Q6
Q7
Q1
Q10
Q5
