374 Cycles palpeurs: Contrôle automatique des pièces

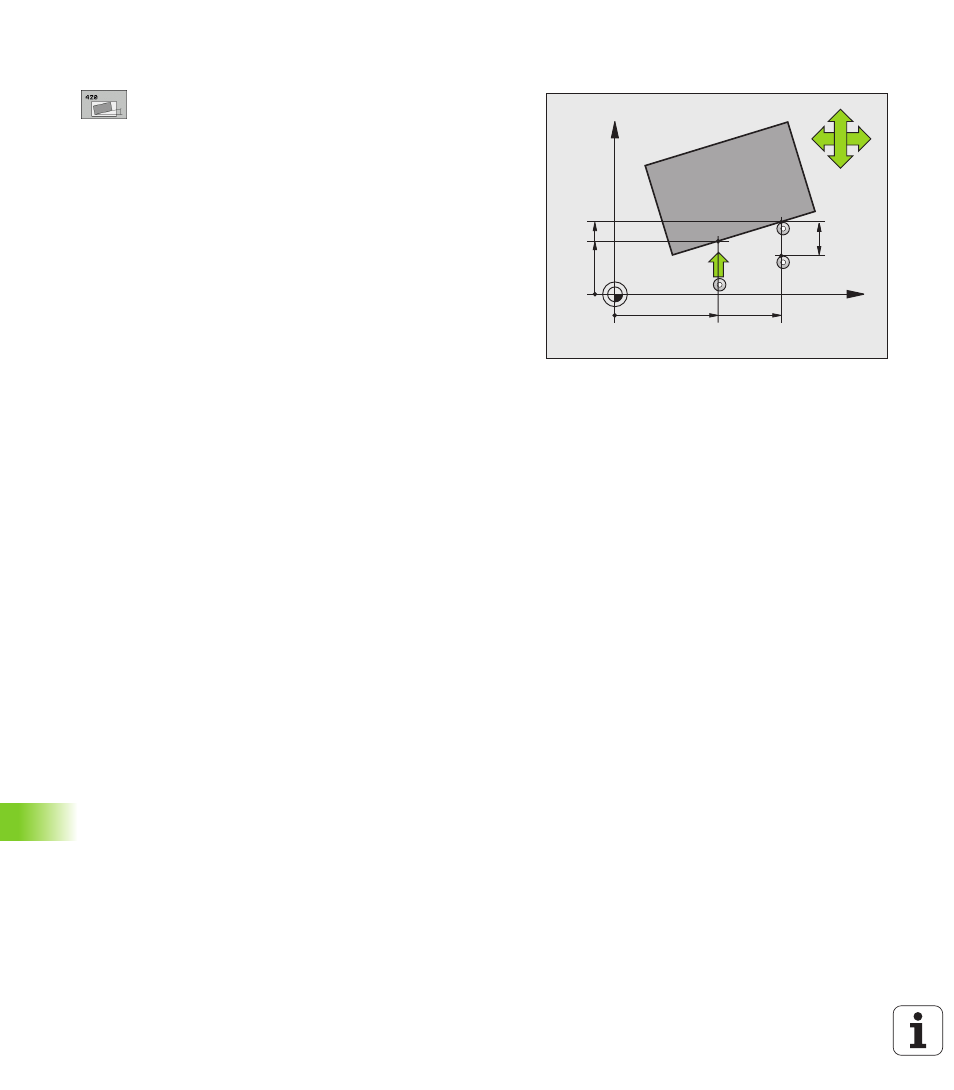

16.4 MESURE ANGLE (cy
c
le 420, DIN/ISO: G420)
Paramètres du cycle
U 1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 2ème point mesure sur 1er axe Q265 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 2ème point mesure sur 2ème axe Q266 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
auxiliaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Axe de mesure Q272: Axe sur lequel doit être
effectuée la mesure:
1:Axe principal = axe de mesure
2: Axe auxiliaire = axe de mesure
3: Axe du palpeur = axe de mesure
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
SET_UP(TCHPROBE.TP)
+
Q320
