Cycles palpeurs: Contrôle automatique des pièces
16.5 MESURE TR
OU (cy
c
le
421, DIN/ISO: G421)
U

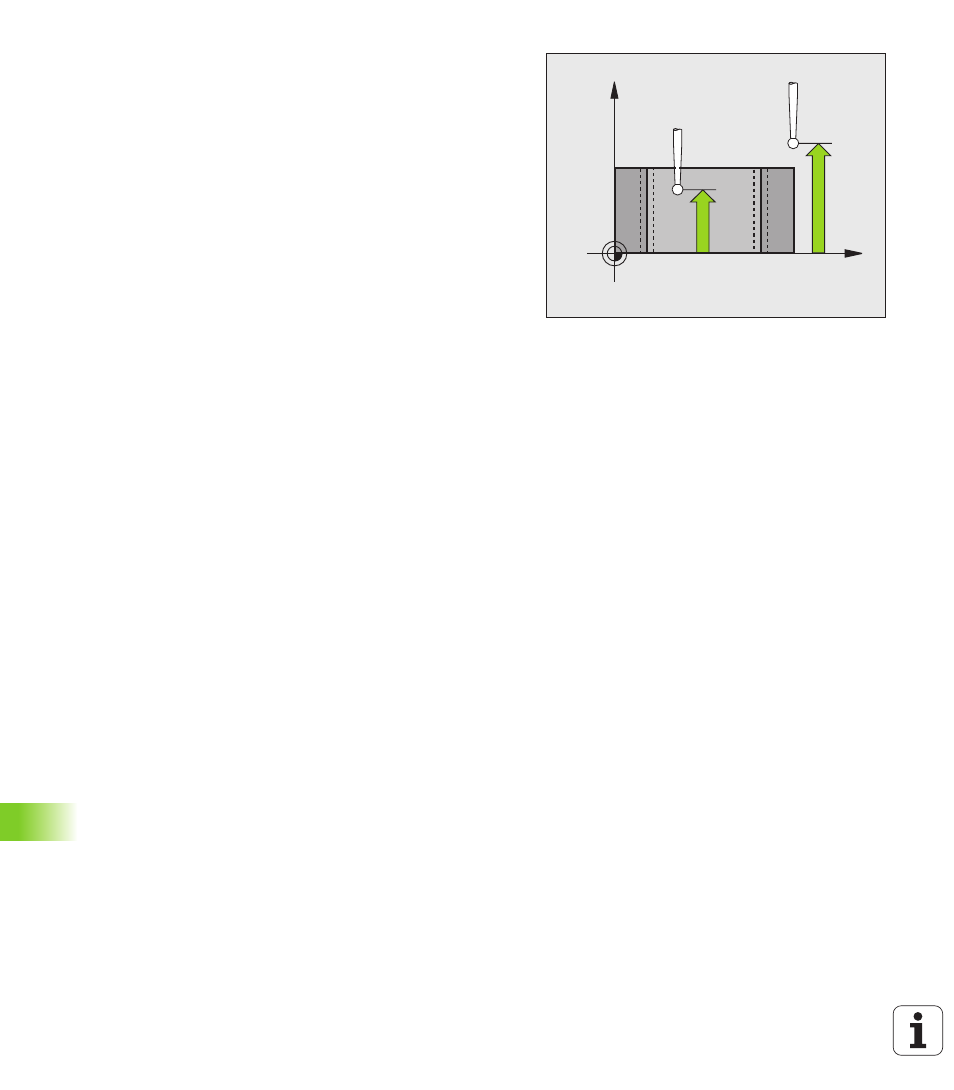

Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction
-99999,9999 à 99999,9999
U
Distance d'approche Q320 (en incrémental):
Distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d'introduction 0 à 99999,9999
U
Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
U
Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
U
Cote max. du trou Q275: Diamètre max. autorisé
pour le trou (poche circulaire). Plage d'introduction
0 à 99999,9999
U
Cote min. du trou Q276: Diamètre min. autorisé pour
le trou (poche circulaire). Plage d'introduction
0 à 99999,9999
U
Tolérance centre 1er axe Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
Tolérance centre 2ème axe Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction 0 à 99999,9999
X
Z
Q261
Q260
