164 Cycles d'usinage: Définitions de motifs
6.4 Ex
emples de pr
ogr
a
mmation
6.4 Exemples de programmation

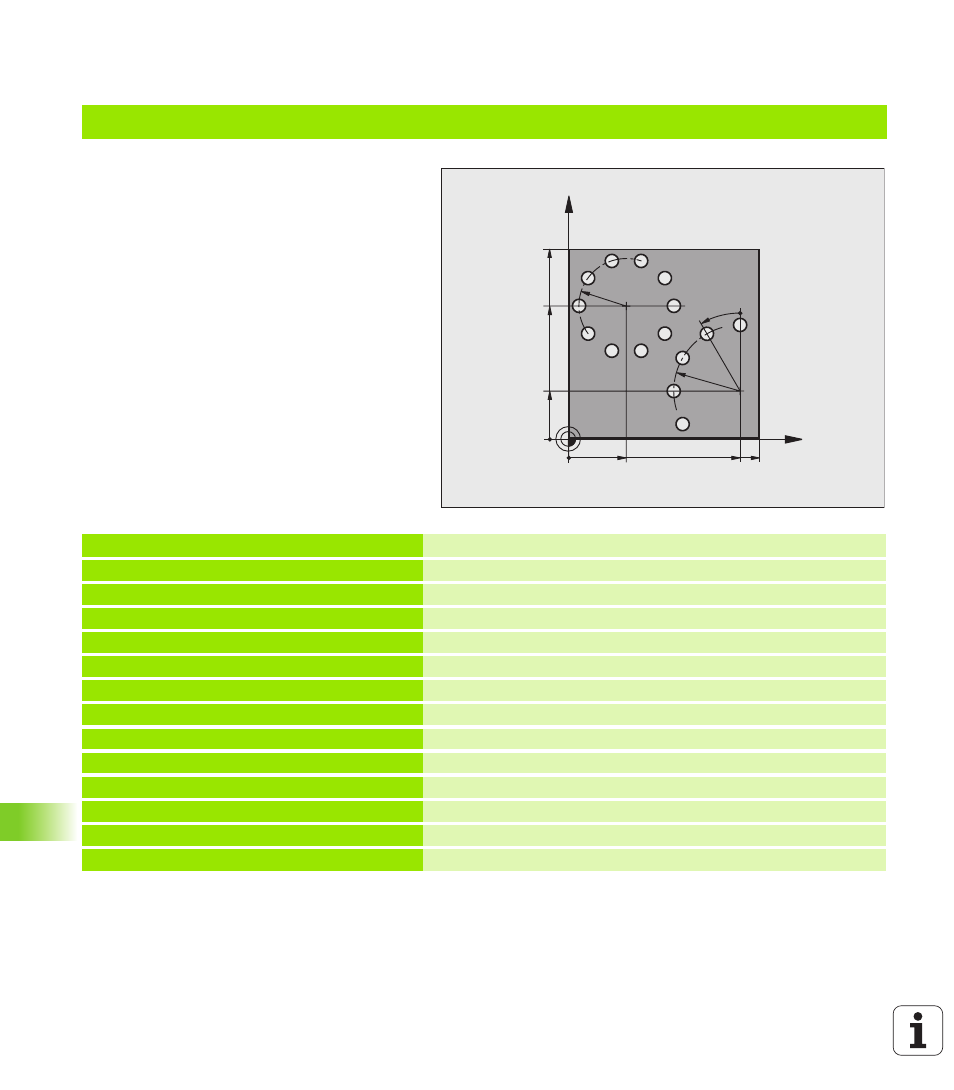

Exemple: Cercles de trous
0 BEGIN PGM CERCTR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Définition de la pièce brute
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500 Appel de l'outil
4 L Z+250 R0 FMAX M3 Dégager l'outil
5 CYCL DEF 200 PERÇAGE Définition du cycle Perçage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=4 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=0 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
X
Y
30
70
100
100
R25
R35
30°
90
25
