17.10 Sélectionner l'affichage de
positions
Application
Vous pouvez modifier l’affichage des coordonnées dans le mode
Manuel et les modes Exécution de programme :

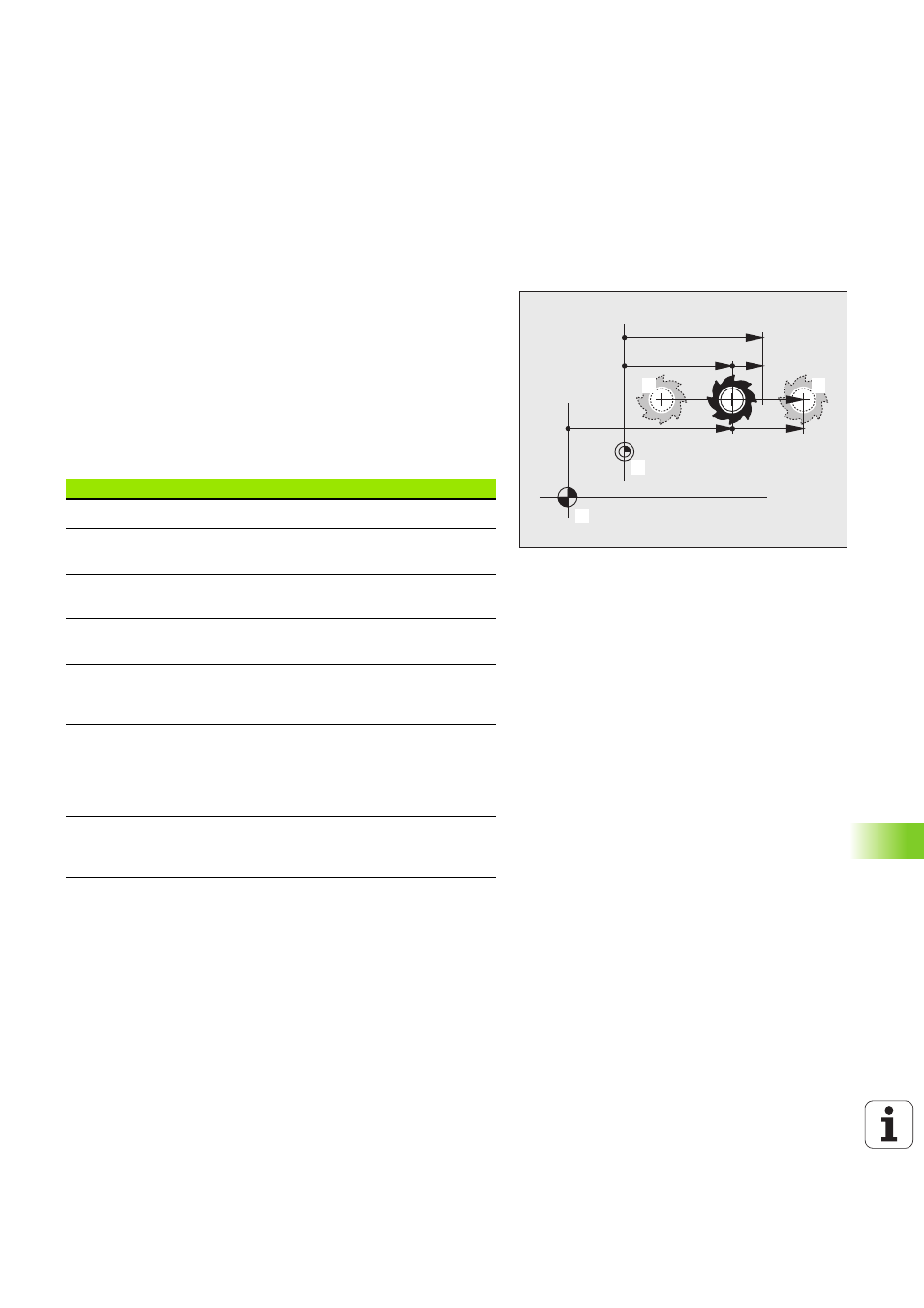

La figure de droite indique différentes positions de l’outil
1 Position de départ
2 Position à atteindre par l’outil
3 Point zéro pièce
4 Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez sélectionner
les coordonnées suivantes :
La fonction MOD, affichage de position 1, permet de sélectionner
l’affichage de position dans l’affichage d’état.
La fonction MOD, affichage de position 2, permet de sélectionner
l'affichage de position dans l'affichage d'état supplémentaire.
NOM
EFF
REF DIST
1 1 1 2
1 3
1 4
Fonction Affichage
Position effective ; position instantanée de l’outil EFF
Position de référence ; position effective par
rapport au point-zéro machine REF
Erreur de poursuite ; différence entre position
nominale et position effective ER.P
Position nominale ; valeur nominale fournie par la
TNC NOM
Chemin restant à parcourir jusqu'à la position
programmée : différence entre la position
effective et la position à atteindre DIST
Chemin restant à parcourir jusqu'à la position
programmée dans le système de coordonnées
courant (éventuellement incliné) ; différence
entre la position effective et la position à
atteindre RST3D
Déplacements exécutés avec la fonction de
superposition de la manivelle (M118)
(seulement affichage de position 2) M118
